چطور میتونیم برای یک برد الکترونیکی، جعبه‌ای مناسب انتخاب و طراحی کنیم؟
وقتی قراره یک پروژه الکترونیکی انجام بدیم؛ یکی از دغدغه‌های تحویل پروژه یا تحویل به مصرف کننده نهایی، مسئله جعبه کردن برد هست.
راه‌حل‌های متفاوتی برای این کار هست:
طراحی جعبه توسط یک طراح و زدن یک نمونه پرینت سه‌بعدی؛ که به علت هزینه‌ی زیاد و زمان طولانیِ این عملیات، اصلا راه مناسبی نیست.
یک راه دیگه استفاده از جعبه‌های آماده‌ی بازاره که در برخی فروشگاه‌ها موجوده. این راه‌حل نسبتاً سریع و کم‌هزینه هست ولی هیچ تضمینی وجود نداره که برای بردهای بعدی هم همون جعبه وجود داشته باشه. همچنین معمولا برای طراحی برد و به خصوص قرار دادن خروجی‌ها لازمه تغییراتی روی جعبه‌ها مثل CNC هم انجام بشه که این کار زمان بر هست.
در مقاله ی امروز میخوام یک روش جدید بهتون پیشنهاد بدم: طراحی و ساخت جعبه توسط پلکسی گلاس! مطمئنا نمونه هایی از اون ها رو در جعبه کردن بردهایی مثل رسپری دیدین. از مزایای این روش، سریع بودن روال تحویل جعبه و همچنین قیمت مناسبش هست.
توی این روش ابعاد جعبه رو خودمون تعیین می کنیم و درصورتی‌که با نرم‌افزار کُرِل درا (Corel draw) آشنایی داشته باشیم میتونیم تو محیط کُرِل طراحی جعبه رو انجام بدیم؛ ولی این کار ممکنه با توجه به میزان تسلط مون به نرم‌افزار از نیم ساعت تا چند ساعت طول بکشه. میخوام یه روش ساده‌تر رو بهتون معرفی کنم که این کار رو با چند تا کلیک انجام بدین:
استفاده از سایت: www.makercase.com
به تصویری که از این سایت گرفته شده توجه کنید:
- تعیین واحد (اینچ یا میلی‌متر)
- دادن اندازه عرض جعبه
- دادن اندازه طول جعبه
- دادن اندازه عمق جعبه
- تعیین درونی یا بیرونی بودن اندازه‌های داده شده
- تعیین ضخامت
- نحوه اتصال لبه‌ها
حین تغییر تنظیمات، شکل نهایی جعبه رو هم میشه در سمت راست دید.

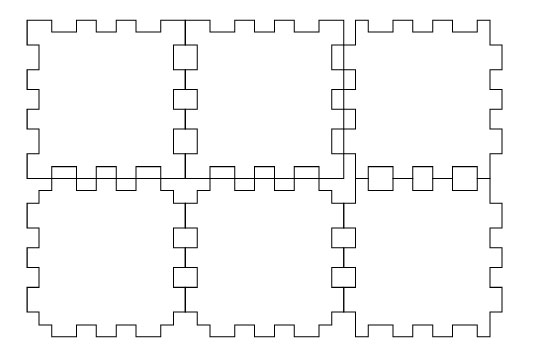

برای نمونه، این عکس، حاصل طراحی جعبه مربعی 4*4*4 با استفاده از سایت makercase هست:
خروجی سایت، فایل svg ست. فایلی که میتونید توسط کُرل بازش کنید و در صورت نیاز تغییر‌هایی رو روش اعمال کنید. مثلا محل‌هایی برای ورود و خروج سیم یا led ها و یا نوشته‌هایی رو برای حک شدن روی جعبه در نظر بگیرید.
بعد فایل رو به مغازه‌های خدمات لیزری می‌برید تا اون رو برش بدن. (خدمات لیزری‌ها با هزینه اندکی این کار رو انجام می‌دن و معمولا در همه شهرها هم وجود دارن.)
در آخر باید قطعات رو به هم چسب کرد. برای چسبوندن قطعات میشه از چسب قطره‌ای و یا کلروفرم تصفیه‌شده استفاده کرد. با استفاده از کلروفرم، کار چسبوندن جعبه تمیزتر میشه. کافیه که کلروفرم رو تو یه سرنگ بریزین و با دقت در محل چفت شدن بریزین و صبر کنید تا خشک بشه.این ماده رو میشه از مغازه‌هایی که مواد شیمیایی می فروشن، خریداری کرد.
پس ما در زمانی کوتاه و به سادگی می تونیم جعبه‌هایی مناسب برای بردهای الکترونیکی مون طراحی کنیم و دیگه جعبه کردن بردها یه کابوس نخواهد بود!
