کنترل یک ماتریس LED: چارلی‌پلکسینگ (Charlieplexing)

فرض کنید شما یک ماتریس LED در اختیار دارید و می‌خواهید تعداد پایه‌های لازم برای روشن و خاموش کردن هر یک از آن‌ها را به حداقل برسانید. چارلی‌پلکسینگ (Charlieplexing) نوع ویژه‌ای از مالتی‌پلکسینگ است که تعداد LEDهایی را که می‌توان با یک مجموعه پایه محدود کنترل کرد، افزایش می‌دهد. این اسکچ با استفاده از تنها سه پایه، شش LED را به‌صورت ترتیبی روشن می‌کند.

شکل زیر نحوه‌ی اتصالات را نشان می‌دهد: (برای محاسبه‌ی مقدار مناسب مقاومت در اتصال LEDها، به قسمت های قبلی مراجعه کنید)

*/
* Charlieplexing sketch
* light six LEDs in sequence that are connected to pins 2, 3, and 4
/*
int pins[] = {2,3,4}; // the pins that are connected to LEDs
// the next two lines calculate the number of pins and LEDs from the above array
const int NUMBER_OF_PINS = sizeof(pins)/ sizeof(pins[0]);
const int NUMBER_OF_LEDS = NUMBER_OF_PINS * (NUMBER_OF_PINS-1);
byte pairs[NUMBER_OF_LEDS/2][2] = { {2,1}, {1,0}, {2,0} }; // maps pins to LEDs
void setup()
{
// nothing needed here
}
void loop(){
for(int i=0; i < NUMBER_OF_LEDS; i++)
{
lightLed(i); // light each LED in turn
delay(1000);
}
}
// this function lights the given LED, the first LED is 0
void lightLed(int led)
{
// the following four lines convert LED number to pin numbers
int indexA = pairs[led/2][0];
int indexB = pairs[led/2][1];
int pinA = pins[indexA];
int pinB = pins[indexB];
// turn off all pins not connected to the given LED
for(int i=0; i < NUMBER_OF_PINS; i++)
{
if(pins[i] != pinA && pins[i] != pinB)
{ // if this pin is not one of our pins
pinMode(pins[i], INPUT); // set the mode to input
digitalWrite(pins[i],LOW); // make sure pull-up is off
}
}
// now turn on the pins for the given LED
pinMode(pinA, OUTPUT);
pinMode(pinB, OUTPUT);
if( led % 2 == 0)
{
digitalWrite(pinA,LOW);
digitalWrite(pinB,HIGH);
}
else
{
digitalWrite(pinB,LOW);
digitalWrite(pinA,HIGH);
}
}

* Charlieplexing sketch

* light six LEDs in sequence that are connected to pins 2, 3, and 4

int pins[] = {2,3,4}; // the pins that are connected to LEDs

// the next two lines calculate the number of pins and LEDs from the above array

const int NUMBER_OF_PINS = sizeof(pins)/ sizeof(pins[0]);

const int NUMBER_OF_LEDS = NUMBER_OF_PINS * (NUMBER_OF_PINS-1);

byte pairs[NUMBER_OF_LEDS/2][2] = { {2,1}, {1,0}, {2,0} }; // maps pins to LEDs

void setup()

{

// nothing needed here

}

void loop(){

for(int i=0; i < NUMBER_OF_LEDS; i++)

{

lightLed(i); // light each LED in turn

delay(1000);

}

// this function lights the given LED, the first LED is 0

void lightLed(int led)

{

// the following four lines convert LED number to pin numbers

int indexA = pairs[led/2][0];

int indexB = pairs[led/2][1];

int pinA = pins[indexA];

int pinB = pins[indexB];

// turn off all pins not connected to the given LED

for(int i=0; i < NUMBER_OF_PINS; i++)

{

if(pins[i] != pinA && pins[i] != pinB)

{ // if this pin is not one of our pins

pinMode(pins[i], INPUT); // set the mode to input

digitalWrite(pins[i],LOW); // make sure pull-up is off

}

// now turn on the pins for the given LED

pinMode(pinA, OUTPUT);

pinMode(pinB, OUTPUT);

if( led % 2 == 0)

{

digitalWrite(pinA,LOW);

digitalWrite(pinB,HIGH);

}

else

{

digitalWrite(pinB,LOW);

digitalWrite(pinA,HIGH);

}

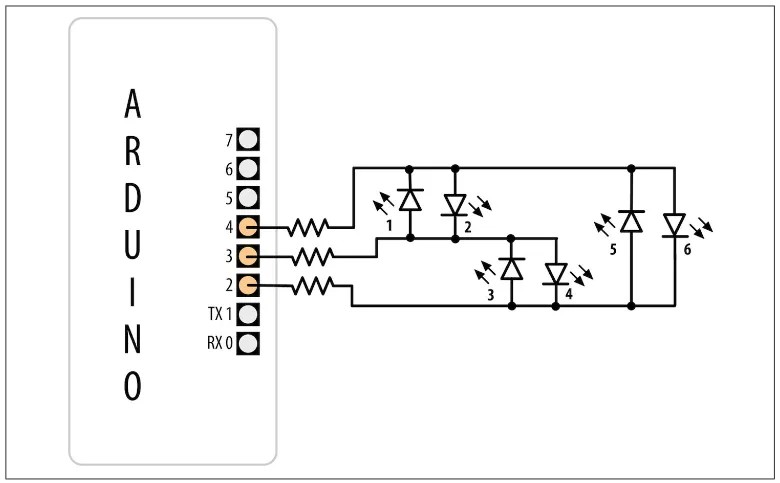

شش LED که با استفاده از سه پایه و به روش چارلی‌پلکسینگ (Charlieplexing) راه‌اندازی شده‌اند

اصطلاح چارلی‌پلکسینگ (Charlieplexing) از نام چارلی آلن از شرکت Microchip Technology, Inc. گرفته شده است که این روش را معرفی کرد. این تکنیک بر این اصل استوار است که LEDها فقط زمانی روشن می‌شوند که «در جهت درست» به مدار متصل شوند (یعنی آند نسبت به کاتد پتانسیل مثبت‌تری داشته باشد).

در ادامه، جدولی نشان داده شده است که مشخص می‌کند برای ترکیب‌های معتبر وضعیت سه پایه، کدام LED روشن می‌شود. در این جدول:

L به معنی LOW
H به معنی HIGH
I به معنی حالت INPUT

قرار دادن یک پایه در حالت INPUT عملاً آن را از مدار جدا می‌کند.
