پروتکل DALI چیست؟ راهنمای جامع مهندسی برای مدیریت هوشمند روشنایی

انتخاب پروتکل و قطعات مناسب برای مدیریت هوشمند روشنایی، از تصمیماتی است که اهمیت زیادی دارد و پایداری پروژه شما را در بلندمدت تعیین می‌کند. برای بهبود روشنایی در فضای تجاری، پروتکل DALI ایجاد شد تا امکان کنترل مرکزی تجهیزات را فراهم کند. این پروتکل  جایگزینی برای سیستم‌های کنترل روشنایی آنالوگ می باشد است. پروتکل DALI یک سیستم کنترل روشنایی دوطرفه است که یکپارچگی تجهیزات و تعامل‌پذیری میان آن‌ها را ممکن می‌سازد.

ماهیت و تاریخچه سیستم DALI

واژه DALI مخفف عبارت Digital Addressable Lighting Interface است. این پروتکل یک رابط دیجیتال برای ارتباط بین دستگاه‌های عملیاتی فناوری روشنایی است.

• تاریخچه و استاندارد مرجع: این پروتکل برای اولین بار در اوایل دهه ۱۹۹۰ میلادی منتشر شد. DALI توسط مجموعه‌ای از استانداردهای فنی در IEC 62386 معرفی شد که قبلاً با نام IEC 60929 شناخته می‌شد.
• توسعه‌دهندگان: استاندارد DALI توسط شرکت Tridonic با همکاری تولیدکنندگان معتبر دستگاه‌های عملیاتی و کنترلی توسعه یافته است.
• مالکیت معنوی و نظارت: تیم کاری DALI توزیع این پروتکل را ترویج داده و توسعه بیشتر آن را نیز تضمین می‌کند. نام‌های تجاری DALI و DALI-2 به‌همراه D4i تحت مالکیت اتحادیه صنعت روشنایی با نام DiiA یا Digital Illumination Interface Alliance قرار دارد.
• مزایای پروتکل: استفاده از این سیستم مزایای متعددی دارد، از جمله: نیاز به سیم‌کشی کمتر، مصونیت بالا در برابر نویز و دسترسی از راه دور.

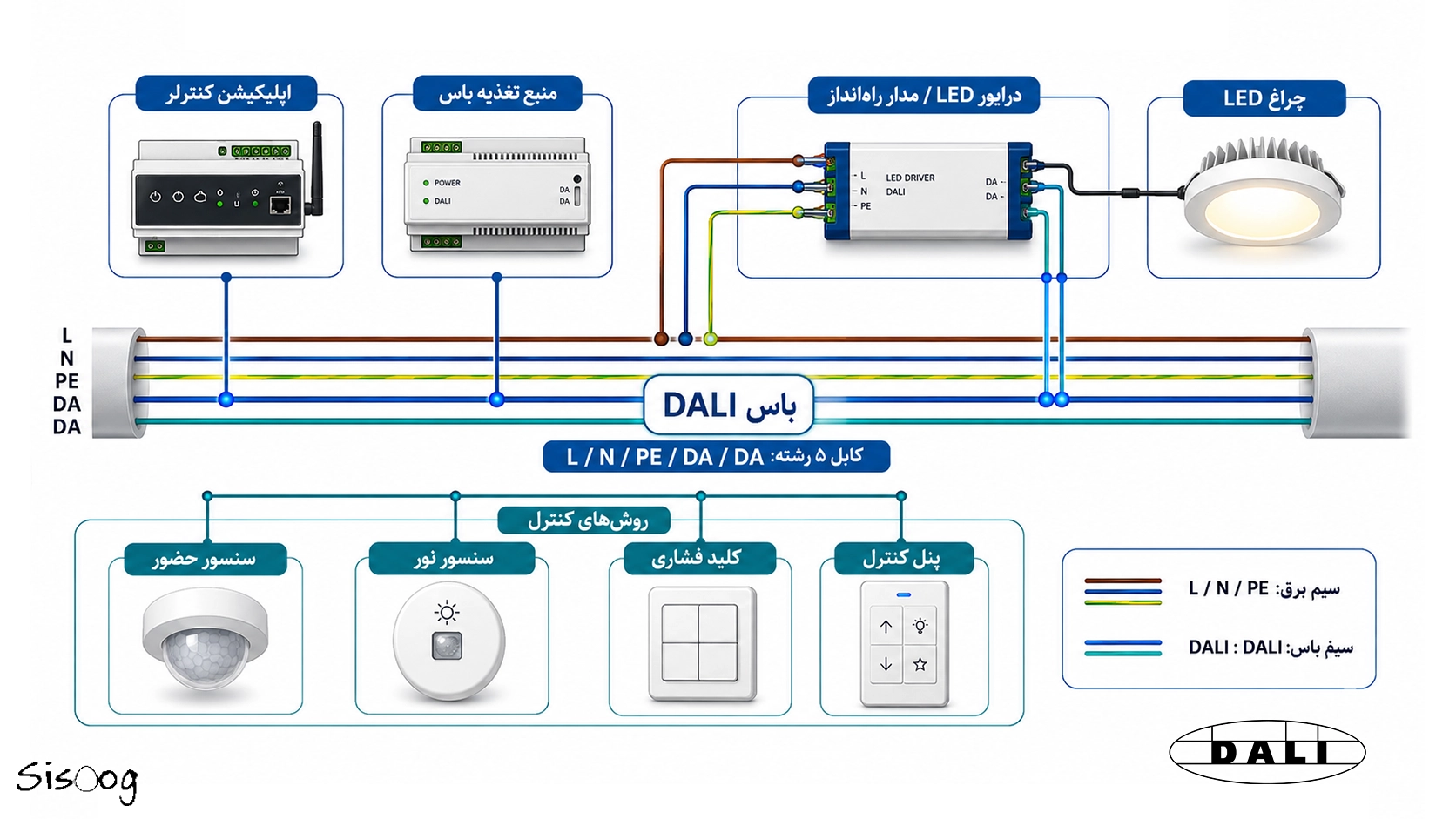

اجزای بنیادی در معماری سیستم DALI

ساختار یک سیستم DALI-2 شامل اجزای مشخصی است که هر کدام وظایف تعریف شده‌ای در لایه‌های کنترلی و اجرایی بر عهده دارند.

وظایف اجزای اصلی سیستم

• مدارهای راه‌انداز: این مدارها مانند درایورهای LED، توان منابع نوری را تأمین می‌کنند. در نسخه DALI-2، این تجهیزات می‌توانند اطلاعات عملیاتی مانند میزان مصرف انرژی و داده‌های عیب‌یابی، از جمله زمان کارکرد و تعداد خطاها را گزارش دهند.
• دستگاه‌های کنترلی: این بخش شامل دو دسته اصلی است:
  • اپلیکیشن کنترلر: این کنترل‌گرها به‌عنوان مغز اصلی سیستم عمل کرده، اطلاعات را از منابع مختلف جمع‌آوری و تحلیل می‌کنند و فرمان‌ها را به مدارهای راه‌انداز ارسال می‌کنند.
  • دستگاه‌های ورودی: این دستگاه‌ها شامل سنسورهای نور، سنسورهای Occupancy، کلیدهای فشاری و دیوایس‌های ورودی مطلق هستند که اطلاعات محیطی یا ورودی کاربر را به سیستم ارائه می‌دهند.
• منبع تغذیه خط Bus Power: برای عملکرد هر خط DALI، وجود یک منبع تغذیه ضروری است. این بخش توان موردنیاز ارتباطات دیجیتال را تأمین می‌کند و می‌تواند به‌صورت مستقل یا درون دستگاه‌های دیگر، مانند کنترلرها، قرار داشته باشد. نصب بیش  از یک منبع تغذیه در هر خط مجاز نیست.
• باس DALI یا DALI Bus: یک زوج سیم است که سیگنال‌های کنترلی را منتقل می‌کند. این باس می‌تواند در کنار کابل‌های تغذیه ، مانند کابل‌های ۵ رشته شامل L، N، PE و دو خط داده قرار گیرد.

اصول نصب و توپولوژی‌های سیم‌کشی

در طراحی و اجرای سیستم‌های روشنایی، نصب سیستم DALI با همان تجهیزات و لوازم استاندارد شبکه برق انجام می‌شود.

الزامات و استانداردهای سیم‌کشی

• نوع کابل: برای فرمان DALI به ۲ سیم نیاز است و شبکه در برابر جابه‌جایی قطب‌ها مقاوم است. همچنین می‌توان خطوط باس و ولتاژ شبکه را در یک کابل مشترک عبور داد. برای مثال، استفاده از کابل ۵ رشته‌ای مانند NYM-J 5×1.5 (شامل L، N، PE و دو خط DA) امکان‌پذیر است.
• ایمنی مدار: مدار DALI از نوع SELV نیست؛ یعنی سوئیچ‌ها و کابل‌ها باید برای ولتاژ شبکه مناسب باشند.
• محدودیت‌های فیزیکی: بیشترین فاصله تجهیز از منبع تغذیه در صورت استفاده از سیمی با سطح مقطع ۱.۵ میلی‌متر مربع نبایدبیشتر از 300 متر باشد. همچنین، افت ولتاژ در خط کنترل DALI نباید بیش از ۲ ولت باشد. لازم به ذکر است که نقاط اتصال یا کابل‌های تغییرشکل‌یافته مقاومت کابل را افزایش داده و منجر به کاهش طول مجاز کابل می‌شوند.

تحلیل توپولوژی‌های شبکه

انواع سیم‌کشی در این سیستم‌ها به دو دسته تقسیم می‌شوند:

مشخصات فنی و محدودیت‌های سیستم

در طراحی و پیاده‌سازی شبکه DALI، آشنایی با محدودیت‌های فیزیکی و منطقی سیستم اهمیت زیادی دارد. زیرا رعایت این موارد به پایداری سیگنال و جلوگیری از اختلال در محیط‌های پرنویز کمک می‌کند. علاوه بر توپولوژی‌های مجاز و غیرمجاز که پیش‌تر بررسی کردیم، مهم‌ترین مشخصات و محدودیت‌های این پروتکل در جدول زیر آورده شده است:

ارتقا از DALI-1 به DALI-2

سیستم DALI-1 فقط شامل مدارهای راه‌انداز بود، در حالی‌که DALI-2 شامل دستگاه‌های کنترلی مانند اپلیکیشن‌ کنترلرها، دستگاه‌های ورودی/خروجی و منابع تغذیه باس است.

تغییرات بنیادین در لایه کنترل:

• مغز متفکر سیستم: در سیستم قدیمی DALI، دستگاه‌های ورودی مستقیماً با مدارهای راه‌انداز ارتباط برقرار می‌کردند. در کنترلر جدیدDALI-2، دستورات را پردازش کرده و آن‌ها را به تجهیزات راه‌انداز ارسال می‌کند.
• گواهینامه: در DALI-2 صدور گواهینامه اجباری شده است.

جدول مقایسه ظرفیت‌های DALI-1 و DALI-2

مزایای سیستم DALI و رد باورهای غلط رایج درباره DALI

استفاده از سیستم DALI مزایای فنی و اقتصادی متعددی برای پروژه‌های روشنایی به‌همراه دارد:
تعامل‌پذیری بالا، انعطاف‌پذیری سیستم
مصونیت بالا در برابر نویز
نیاز به سیم‌کشی کمتر که منجر به کاهش هزینه‌های کلی می‌شود.

رد باورهای غلط رایج در میان طراحان

در حین طراحی سیستم‌های روشنایی، تصورات نادرستی وجود دارد که استانداردهای مرجع، این باورها را به‌‌شکل زیر اصلاح می‌کنند:
از جمله باورهای غلطی که وجود دارد این است که سیستم DALI یک استاندارد اروپایی است. درصورتی‌که استاندارد IEC 62386 یک استاندارد جهانی است.
یک باور نادرست دیگر این است که برنامه‌نویسی DALI پیچیده است. مثلاً تصور می‌شود همکاری دو نفره یا فرآیندهای سخت برای تعویض قطعات معیوب نیاز دارد. در حالی‌که این سیستم‌ها به‌صورت پیش‌فرض و بدون نیاز به برنامه‌نویسی، حداقلی از عملکرد مشابه سیستم‌های ‎۱۰-۰ ولت را ارائه می‌دهند. البته در صورت نیاز به برنامه‌نویسی، نحوه اجرا و سطح پیچیدگی آن بسته به تولیدکننده آن متفاوت است.
این تصور که درایورها و کنترل‌ها باید روی باس‌های جداگانه نصب شوند، نادرست است. در واقع، این تجهیزات به‌گونه‌ای طراحی شده‌اند که می‌توانند همگی به یک باس مشترک DALI متصل شوند.
این باور که نصب سیستم DALI پرهزینه است، چندان درست نیست. به‌دلیل کاهش نیاز به سیم‌کشی، در بسیاری از موارد هزینه اجرای آن حتی از سیستم‌های ۰-۱۰ ولت کمتر نیز می‌شود.

مقایسه پروتکل DALI با دیگر سیستم‌های کنترلی ساختمان

شبکه‌های ارتباطی می‌توانند سیمی، بی‌سیم یا هیبرید باشند. انتخاب پروتکل مناسب به نیاز شما بستگی دارد. در ادامه مطلب، پروتکل DALI را با دیگر سیستم‌های کنترلی ساختمان مقایسه می‌کنیم:

۱. مقایسه با سیستم‌های آنالوگ سنتی

• دیجیتال در برابر آنالوگ: تنظیم شدت نور در سیستم‌های ‎۱۰-۰ ولت از طریق یک سیگنال ولتاژ آنالوگ صورت می‌گیرد. در مقابل، DALI یک فناوری مبتنی بر سیگنال دیجیتال است که قابلیت آدرس‌دهی منحصر به‌ فرد برای تجهیزات را فراهم می‌کند.
• ارتباط دوطرفه: در شبکه DALI، تمامی ماژول‌ها می‌توانند به‌صورت دوطرفه با یکدیگر ارتباط برقرار کنند.
• سیم‌کشی ساده‌تر: برخلاف سیستم‌های ‎‎۱۰-۱ ولت، در پروتکل DALI مدارهای قدرت می‌توانند مستقل از واحدهای کنترلی سیم‌کشی شوند که این امر کار سیم‌کشی سیستم را به‌شدت ساده می‌کند.

۲. مقایسه با پروتکل KNX

یکپارچگی: در پروژه‌های مدرن، می‌توان سیستم روشنایی مبتنی بر DALI را به‌عنوان بخشی از سیستم هوشمندسازی ساختمان، مانند KNX، استفاده کرد. در این ساختار، یک یا چندین Gateway ارتباطی KNX/DALI خطوط DALI را به شبکه KNX متصل می‌کنند.

۳. مقایسه با پروتکل‌های بی‌سیم Zigbee و Bluetooth

• پایداری در برابر تداخل: راه‌حل‌های سیمی مانند DALI و KNX از نظر سرعت و کارایی پایدارتر هستند و تحت تأثیر تداخل‌های محیطی قرار نمی‌گیرند.
• هزینه و بازسازی: نصب شبکه‌های بی‌سیم ارزان‌تر است و برای پروژه‌های بازسازی یا ارتقای سیستم‌های قدیمی که امکان کابل‌کشی مجدد پرهزینه است، راه‌حلی ایده‌آل محسوب می‌شوند.
• مقیاس‌پذیری: یک خط DALI نهایتاً می‌تواند تا ۶۴ دستگاه را کنترل کند. در حالی‌که سیستم‌های بی‌سیم مقیاس‌پذیری بالایی دارند و می‌توانند هزاران دستگاه را مدیریت کنند.

۴. مقایسه با سیستم DMX

پروتکل DMX بیشتر در اجراهای نمایشی و پروژه‌هایی  نیازمند کنترل سرعت بالا استفاده می‌شود و علاوه بر شدت نور، تغییر رنگ و حرکت اجزای حامل نور را نیز مدیریت می‌کند.

۵. مقایسه با پروتکل BACnet

• میزان کنترل در سطح شبکه: پروتکل BACnet یک سیستم اتوماسیون برای مدیریت تمام عملکردهای ساختمان است. در مقابل، سیستم روشنایی هوشمند می‌تواند با یک پروتکل اختصاصی مانند DALI پیاده‌سازی شود که فقط روی کنترل روشنایی تمرکز دارد.
• نحوه تعامل: پروتکل DALI می‌تواند به‌عنوان یک زیرسیستم در سیستم‌های اتوماسیون جامع مانند BACnet ادغام شود. در این حالت، کنترلرهای DALI از طریق شبکه به سیستم‌های کنترلی سطح بالاتر متصل می‌شوند تا مدیریت کل ساختمان به‌صورت یکپارچه انجام شود.

۶. مقایسه با پروتکل Matter

• زیرساخت ارتباطی و کاربرد: Matter یک استاندارد متن‌باز برای اتصال دستگاه‌های اینترنت اشیا است که معمولاً روی شبکه‌های بی‌سیم کم‌مصرف مانند Thread کار می‌کند و هدف آن یکپارچه‌سازی دستگاه‌های هوشمند در اکوسیستم‌های مختلف، مانند گوگل و اپل، است. در مقابل، DALI یک سیستم تخصصی و عمدتاً سیمی برای کنترل دقیق تجهیزات روشنایی محسوب می‌شود.
• نحوه تعامل: این دو فناوری رقیب یکدیگر نیستند و می‌توانند در کنار هم استفاده شوند. در سیستم‌های جدید، تجهیزات DALI-2 می‌توانند از طریق ماژول‌های بی‌سیم Matter به شبکه Thread متصل شوند. به این ترتیب، سیستم‌های روشنایی حرفه‌ای DALI به‌راحتی از طریق دستیارهای هوشمند و اپلیکیشن‌های موبایل قابل کنترل خواهند بود.

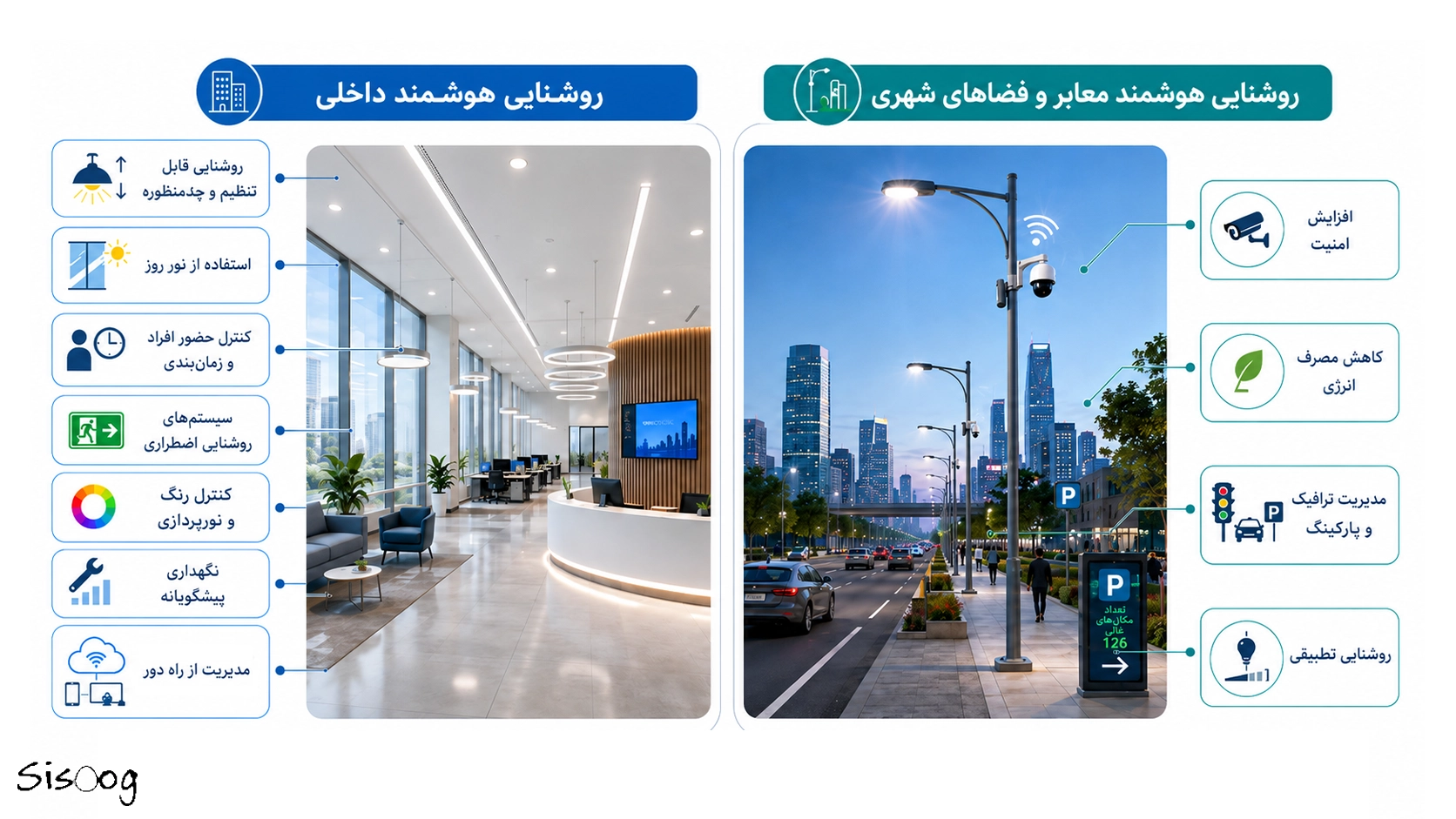

کاربرد سیستم‌های هوشمند در مدیریت روشنایی

سیستم‌های روشنایی بسته به نوع کاربرد و محیط استفاده، می‌توانند به‌صورت مستقل مانند DALI یا به‌عنوان بخشی از سیستم اتوماسیون ساختمان مانند KNX و BACnet پیاده‌سازی شوند. به خاطر انعطاف‌پذیری و قابلیت گسترش بالا، این سیستم‌ها در پروژه‌های مختلف استفاده می‌شوند؛ از تأسیسات کوچک گرفته تا پروژه‌های بزرگ مثل خطوط راه‌آهن کراس‌ریل لندن، حمل‌ونقل نیویورک، فرودگاه پکن و متروی دوحه. در ادامه، کاربردهای عملی این سیستم‌ها را در دو بخش بررسی می‌کنیم:

۱. روشنایی داخلی و ساختمان‌های تجاری

بخش بزرگی از مصرف برق در ساختمان‌های تجاری مربوط به سیستم روشنایی است. کنترل‌ هوشمند در این ساختمان‌ها می‌تواند بدون کاهش کارایی، مصرف انرژی را تا میزان زیادی کاهش داده و راحتی و امنیت محیط را بالا ببرد. این سیستم‌ها روش‌های زیر را پیاده‌سازی می‌کنند:

• روشنایی قابل تنظیم و چندمنظوره: تنظیم نور متناسب با کاربری هر بخش برای فعالیت‌های مختلف، مانند هتل‌ها و سالن‌های کنفرانس
• استفاده از نور روز: تنظیم خودکار نور بر اساس جهت نور طبیعی وارد شده از پنجره‌ها در زمان‌های مختلف که منجر به صرفه‌جویی در مصرف انرژی می‌شود.
• کنترل حضور افراد و زمان‌بندی: روشن و خاموش شدن چراغ‌ها طبق حضور افراد در یک قسمت خاص و همچنین خاموش، روشن و تنظیم خودکار سیستم‌ها از طریق دستگاه‌های تایمر.
• سیستم‌های روشنایی اضطراری: ادغام تجهیزات اضطراری در شبکه روشنایی اصلی و انجام خودکار تست‌های عملکرد و تست‌های دوره‌ای
• کنترل رنگ و نورپردازی: تنظیم دمای رنگ و مدیریت کانال‌های رنگی برای راحتی و افزایش بهره‌وری کاربران.
• نگهداری پیشگویانه: بررسی مصرف انرژی، وضعیت چراغ‌ها و خطاهای سیستم برای تشخیص نیاز به تعمیر قبل از خرابی سیستم‌ها
• مدیریت از راه دور: کنترل از راه دور سیستم از طریق فرمان‌های عمومی و سیستم‌های نظارتی و اتصال شبکه روشنایی به سیستم مدیریت ساختمان

علاوه بر این، استفاده از چراغ‌های LED دارای درایور در کنار کنترل‌های هوشمند، باعث افزایش راندمان انرژی می‌شود. دلیل این موضوع، عملکرد خطی فناوری PWM بین توان مصرفی و میزان نور خروجی چراغ است.

۲. روشنایی معابر و فضاهای شهری

کاربرد سیستم‌های روشنایی هوشمند در شهرها رو به افزایش است. این سیستم‌ها کاربردهای زیر را در فضای شهری دارند:
افزایش امنیت: چراغ‌های هوشمند می‌توانند موانع، شرایط خطرناک و تصادفات را تشخیص داده و این اطلاعات را به رانندگان اطلاع دهند.
کاهش مصرف انرژی: این سیستم‌ها با خاموش نگه داشتن فضاهای خالی و استفاده از تنظیمات هوشمند، ضمن حفظ امنیت فضاهای عمومی، مصرف برق را نیز کاهش می‌دهند.
مدیریت ترافیک و پارکینگ: سیستم‌های کنترل هوشمند می‌توانند ترافیک را مدیریت کنند، با هشدار کاهش سرعت از بروز تصادف جلوگیری کنند و حتی وضعیت پارکینگ‌ها را بررسی و نمایش دهند.
روشنایی تطبیقی: در این سیستم، میزان روشنایی به‌صورت خودکار و با توجه به فاکتورهایی مثل نور محیط، حجم ترافیک و شرایط آب‌وهوایی تنظیم می‌شود. برای مثال، زمانی که ترافیک به نصف ساعات اوج برسد، می‌توان سطح روشنایی را کاهش داد و در صورت رسیدن ترافیک به ۲۵ درصد، حتی نور را تا دو سطح کمتر کرد. این فناوری نقش مهمی در افزایش ایمنی و کاهش مصرف انرژی، به‌ویژه در تونل‌های جاده‌ای، دارد.

سوالات متداول

۱. انتقال داده در پروتکل DALI چگونه است؟

انتقال اطلاعات در این پروتکل به‌صورت دیجیتال،  و نیمه‌دوطرفه روی یک باس دوسیمه انجام می‌شود. سرعت انتقال داده ۱۲۰۰ بیت بر ثانیه است و از تشخیص برخورد برای مدیریت ارسال همزمان فرمان‌ها استفاده می‌شود.

۲. ولتاژ کاری شبکه DALI چقدر است و با AC کار می‌کند یا DC؟

ولتاژ باس از نوع DC است. ولتاژ نامی سیستم معمولاً ۱۶ ولت است، اما در بازه ۱۲ تا ۲۰.۵ ولت و حداکثر ۲۲.۵ ولت، به‌صورت پایدار عمل می‌کند.

۳. تفاوت DALI-1 و DALI-2 چیست؟

DALI-1 فقط برای کنترل درایورها طراحی شده بود، اما DALI-2 علاوه بر درایورها، از دستگاه‌های کنترلی مانند سنسورها نیز پشتیبانی می‌کند و استاندارد آن سخت‌گیرانه‌تر و کامل‌تر است.

۴. آیا سیستم DALI یک پروتکل متن‌باز است؟

بله، DALI یک پروتکل باز و استانداردشده بر اساس IEC است. این موضوع باعث می‌شود تجهیزات تولیدکنندگان مختلف بتوانند در یک شبکه مشترک به‌خوبی کار کنند.

۵. آیا مدار DALI ایمنی ولتاژ پایین (SELV) دارد؟

خیر، مدارهای DALI در دسته SELV قرار نمی‌گیرند. به همین دلیل سیم‌کشی باید با رعایت اصول ایمنی مشابه برق شهری و با عایق‌بندی استاندارد انجام شود.

۶. نقاط ضعف و معایب اصلی سیستم DALI چیست؟

در این سیستم دو محدودیت اصلی وجود دارد: اولین محدودیت سرعت پایین انتقال داده (۱۲۰۰ بیت بر ثانیه) است که باعث می‌شود این پروتکل برای نورپردازی‌های نمایشی، تغییر رنگ‌های بسیار سریع و رقص نور مناسب نباشد. در این موارد معمولاً DMX پیشنهاد می‌شود.
 مورد دوم ،محدودیت پشتیبانی از حداکثر ۶۴ دستگاه در هر خط است که در پروژه‌های بزرگ، استفاده از چندین خط، روتر یا Gateway را ضروری می‌کند.

۷. آیا چراغ‌های DALI بدون اتصال به شبکه کنترلی هم کار می‌کنند؟

بله. اگر درایور استاندارد DALI فقط به برق اصلی متصل باشد و باس کنترلی وصل نباشد، چراغ به‌صورت پیش‌فرض با ۱۰۰ ٪ توان روشن می‌شود. این قابلیت برای تست اولیه سلامت چراغ و سیم‌کشی بسیار کاربردی است.

۸. آیا سیم‌کشی DALI به قطبیت مثبت و منفی حساس است؟

خیر. یکی از مهم‌ترین مزایای DALI، عدم حساسیت باس به قطبیت است. یعنی اگر سیم‌های کنترل در ترمینال درایور جابه‌جا متصل شوند، سیستم دچار مشکل نخواهد شد و نصب و عیب‌یابی نیز آسان‌تر می‌شود.

۹. آیا می‌توان کابل DALI را در کنار کابل برق اصلی عبور داد؟

بله. این پروتکل مقاومت خوبی در برابر نویز دارد، بنابراین نیازی به مسیر جداگانه برای سیم‌های کنترل نیست. سیم‌های باس DALI می‌توانند در کنار سیم‌های برق، مانند فاز، نول و ارت، داخل یک کابل مشترک عبور کنند و همین موضوع هزینه سیم‌کشی را کاهش می‌دهد.

۱۰. تفاوت دقیق سیستم کنترل ۰-۱۰ ولت با ۱-۱۰ ولت در چیست؟

تفاوت اصلی این دو در نحوه تأمین جریان مدار فرمان است. در سیستم ۰-۱۰ ولت، دیمر نقش منبع جریان را دارد و سیگنال کنترلی را تأمین می‌کند. اما در سیستم ۱-۱۰ ولت، درایور جریان مدار فرمان را فراهم می‌کند.
