آموزش ساخت آنتن دست‌ساز Gray‑Hoverman با برد دریافت بالا

اگر به جمع کسانی پیوستی که دیگه سراغ تلویزیون کابلی یا ماهواره‌ای نمی‌رن، بدون تنها نیستی. خیلی‌ها (خود من هم جزوشون) از مدل‌های قدیمی پخش و هزینه‌های عجیب سرویس‌دهنده‌ها خسته شدن و ترجیح می‌دن اشتراکشون رو لغو کنن.

خب، چرا که نه؟

الان کلی راه برای تماشای فیلم و سریال وجود داره؛ از پلتفرم‌های داخلی مثل نماوا، فیلیمو، فیلم‌نت و روبیکا تا تلویزیون اینترنتی اپراتورها. اگر هم کمی صبر داشته باشی تا قسمت‌های جدید پخش بشه، می‌تونی حسابی در هزینه‌هات صرفه‌جویی کنی.

علاوه بر این، هنوز هم می‌تونی از شبکه‌های رایگان داخلی صداوسیما مثل شبکه سه، نسیم، مستند و چهار از طریق آنتن معمولی یا دیجیتال استفاده کنی — البته به شرطی که سیگنال خوب بگیری. انواع آنتن‌های رومیزی و هوایی در بازار هستن که کیفیتشون فرق می‌کنه، ولی مدل‌هایی که طراحی بهینه و توان تقویت بالا دارن (مثل آنتن‌های با آمپلی‌فایر داخلی) بهترین نتیجه رو میدن.

داستان «سوپر آنتن» Gray-Hoverman

این نوع آنتن که اولین بار در سال ۱۳۳۸ شمسی (۱۹۵۹ میلادی) توسط مهندس دویت آر. هوورمن ثبت شد، به‌خاطر برد دریافت بالا و امکان گرفتن تعداد زیادی شبکه، به «سوپر آنتن» معروف شد. با این آنتن می‌شه شبکه‌هایی رو دریافت کرد که ده‌ها کیلومتر از محل نصب پخش می‌شن — حتی در بعضی شرایط مسافت‌های بیشتر.

حق ثبت این اختراع منقضی شده و همین باعث شده ساختش در خانه ساده‌تر از همیشه باشه. آموزش‌های متعددی برای ساخت این آنتن منتشر شده، اما یکی از ساده‌ترین روش‌ها استفاده از تخته فوم، نوار مسی، و یک بالون ترانسفورمر ارزان‌قیمت هست. این روش باعث می‌شه آنتنی سبک، کم‌هزینه، و مناسب استفاده در محیط داخلی بسازی.

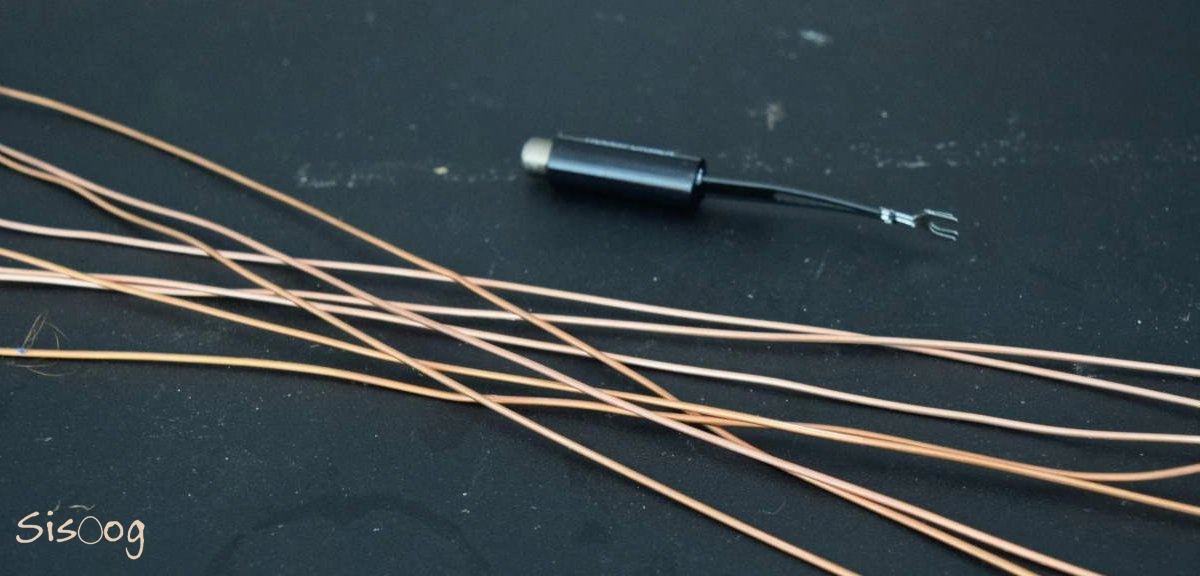

ابزار و وسایل مورد نیاز

• تخته فوم (foam core board)
• نوار مسی
• بالون ترانسفورمر (به‌سادگی از فروشگاه‌های لوازم الکترونیک پیدا می‌شه)
• دو پیچ چوب یا ابزار لحیم‌کاری برای اتصال بالون
• کابل کواکسیال برای اتصال به تلویزیون

ساخت آنتن سوپر Gray-Hoverman در خانه

سر هم کردن این آنتن خیلی آسونه. علاوه بر تخته فوم و نوار مسی، به یه عدد بالون ترانسفورمر ارزون هم نیاز داری (که تو هر فروشگاه لوازم الکترونیکی پیدا می‌شه)، دو تا پیچ چوب (یا لحیم کاری) برای وصل کردن بالون و یه کابل کواکسیال برای اتصال آنتن به تلویزیون.

روش ساخت

۱. طبق دیاگرام طراحی، اندازه‌ها رو دقیق با خط‌کش و گونیا روی تخته مشخص کن.

۲. نوار مسی رو بچسبون و در گوشه‌ها خم کن، نه اینکه برش بزنی، تا پیوستگی مسیر حفظ بشه.

۳. قسمت‌های بالایی و پایینی باید دقیقاً ۶ میلی‌متر از دو طرف فاصله داشته باشن.

4. فاصله بین دو طرف که محل اتصال بالونه، بعد از چسباندن نوار باید ۸۱ میلی‌متر باشه.
5. بالون رو لحیم کن یا با پیچ به نوار مسی متصل کن.

وقتی شروع به چسباندن نوار می‌کنی، خیلی مهمه که در هر گوشه نوار رو تا کنی به جای اینکه اون رو ببری، تا هر طرف یک تکه پیوسته باشه. قطعات بالایی و پایینی (که در دیاگرام به رنگ سیاه نشون داده شدن) باید دقیقاً ۶ میلی‌متر از طرفین (که به رنگ آبی نمایش داده شده) فاصله داشته باشن.

فاصله‌ی بین دو طرف (که به رنگ قرمز نشون داده شده) باید بعد از چسباندن نوار ۸۱ میلی‌متر باشه و اینجا جاییه که بالون وصل می‌شه. می‌تونی بالون رو لحیم کنی یا با استفاده از دو پیچ چوبی اون رو به نوار مسی وصل کنی.

نصب و پیداکردن ایستگاه‌ها

آنتن رو می‌تونی تقریباً در هر جایی نصب کنی، اما باید مطمئن بشی که به جهت درست اشاره می‌کنه تا بتونی ایستگاه‌ها رو دریافت کنی. مدلی که جان استفاده کرده (مدلGH0n ) باید بتونه کانال‌های دیجیتال HDTV که در محدوده دریافت آنتن قرار دارند رو بگیره و برای کانال‌های UHF یا فرکانس بسیار بالا بهتر عمل می‌کنه تا کانال‌های VHF یا فرکانس خیلی بالا .

برای اینکه بفهمی کدوم ایستگاه‌ها رو آنتن‌ت می‌گیره، می‌تونی از ابزار آنلاین FCC استفاده کنی یا از ابزار دیگه‌ای مثل TV Fool برای پیداکردن ایستگاه‌های رایگان در منطقه‌ات استفاده کنی. این ابزار همچنین بهت می‌گه که ایستگاه‌ها از کدوم جهت پخش می‌کنن تا بدونی آنتن رو چطور نصب کنی.

بعد از اینکه آنتن رو در موقعیت درست قرار دادی، فقط کافی‌ست کابل کواکسیال رو وصل کنی و اسکن کانال‌ها رو روی تلویزیون خودت اجرا کنی. تنظیمات برای هر برند متفاوت هستند، اما باید بتونی گزینه اسکن خودکار رو در منو پیدا کنی، معمولاً در بخش کابل یا آنتن.
