فیلتر اترنت در طراحی سخت‌افزار: کاهش نویز و ایزولاسیون هوشمند در شبکه‌های صنعتی

اترنت (Ethernet) یکی از قدیمی‌ترین و در عین حال پرکاربردترین فناوری‌های ارتباطی در دنیای شبکه‌های رایانه‌ای است که نخستین بار در دهه ۱۹۷۰ توسط شرکت زیراکس (Xerox) و با همکاری مؤسسات بزرگی مانند اینتل و دیجیتال توسعه یافت. این فناوری که در ابتدا برای ایجاد ارتباط بین چند رایانه در یک محیط بسته مانند آزمایشگاه طراحی شده بود، به سرعت گسترش یافت و به یک استاندارد جهانی در شبکه‌های محلی (LAN) تبدیل شد.

استاندارد و بستر فیزیکی ارتباط

استاندارد رسمی اترنت در قالب IEEE 802.3 توسط مؤسسه IEEE تعریف شده و از آن زمان تاکنون در حال بهبود و تکامل بوده است. اترنت به عنوان یک بستر ارتباطی سیمی، بر پایه انتقال بسته‌های داده در بستر یک رسانه فیزیکی مانند کابل‌های کواکسیال، زوج‌تابیده (Twisted Pair) یا فیبر نوری عمل می‌کند.

در نسخه‌های ابتدایی، اترنت تنها قادر به انتقال داده با سرعت ۱۰ مگابیت بر ثانیه بود، اما در حال حاضر نسخه‌های بسیار پرسرعت آن مانند Fast Ethernet (100Mbps)، Gigabit Ethernet (1Gbps)، و حتی 10GbE و بالاتر نیز به‌طور گسترده مورد استفاده قرار می‌گیرند.

مزایا و دلایل محبوبیت اترنت

ویژگی بارز اترنت، سادگی نصب و راه‌اندازی، هزینه پایین سخت‌افزارها و قابلیت اطمینان بالای آن است که آن را به انتخابی محبوب در محیط‌های خانگی، اداری، صنعتی و حتی سیستم‌های تعبیه‌شده (Embedded Systems) تبدیل کرده است. برخلاف ارتباطات بی‌سیم که ممکن است تحت تأثیر نویز، تداخل فرکانسی یا مشکلات امنیتی قرار گیرند، ارتباطات سیمی مبتنی بر اترنت معمولاً پایدارتر، سریع‌تر و امن‌تر هستند، به همین دلیل همچنان در بسیاری از کاربردهای حساس مانند سیستم‌های اتوماسیون صنعتی، تجهیزات پزشکی، مراکز داده و زیرساخت‌های حیاتی شبکه ترجیح داده می‌شود.

نقش اترنت در عصر اینترنت اشیا (IoT)

همچنین، با گسترش اینترنت اشیا (IoT) و نیاز به ارتباط سریع، مطمئن و پایدار بین دستگاه‌های هوشمند، اترنت همچنان جایگاه خود را به‌عنوان یک راهکار کارآمد حفظ کرده است. قابلیت‌هایی نظیر پشتیبانی از PoE (تأمین برق از طریق کابل شبکه)، سوئیچینگ هوشمند، و استانداردهای جدید انتقال داده، باعث شده‌اند که اترنت نه تنها یک فناوری قدیمی بلکه راهکاری به‌روز و آینده‌نگر برای ارتباط در شبکه‌های مدرن باشد. در مجموع، اترنت با وجود سابقه چند دهه‌ای خود، هنوز هم یکی از ستون‌های اصلی دنیای ارتباطات دیجیتال به‌شمار می‌رود و یادگیری و درک آن برای هر توسعه‌دهنده سخت‌افزار، مهندس شبکه یا برنامه‌نویس سیستم‌های تعبیه‌شده، یک ضرورت حرفه‌ای محسوب می‌شود.

فیلترهای الکترونیکی: کلید مدیریت سیگنال در مدارهای مدرن

برای استفاده از اترنت در سخت افزار بهتر از فیلتری تعبیه شده باشد که موضوع بحث این پست است.

فیلتر الکترونیکی یکی از اجزای بنیادی و بسیار پرکاربرد در مدارهای الکترونیکی است که نقش کلیدی در پردازش و مدیریت سیگنال‌ها ایفا می‌کند. هدف اصلی یک فیلتر الکترونیکی، عبور دادن سیگنال‌های مطلوب و حذف یا تضعیف سیگنال‌های ناخواسته بر اساس ویژگی‌هایی مانند فرکانس، دامنه یا فاز است.

کاربردهای گسترده فیلترها در صنعت و فناوری

این قابلیت، فیلترها را به ابزارهایی ضروری در طیف وسیعی از کاربردها از جمله

• ارتباطات رادیویی
• پردازش صوت
• تجهیزات پزشکی
• سیستم‌های کنترل صنعتی
• تجهیزات اندازه‌گیری

و بسیاری دیگر تبدیل کرده است.

انواع فیلترهای الکترونیکی

فیلترها از نظر عملکرد به انواع مختلفی تقسیم می‌شوند؛

از جمله

• فیلترهای پایین‌گذر (Low-pass) که تنها سیگنال‌های با فرکانس پایین را عبور می‌دهند.
• فیلترهای بالاگذر (High-pass) که فرکانس‌های بالا را عبور می‌دهند
• فیلترهای میان‌گذر (Band-pass) که تنها یک بازه مشخص از فرکانس‌ها را عبور می‌دهند،
• فیلترهای میان‌بندگیر (Band-stop) که یک بازه خاص را حذف می‌کنند.

این فیلترها می‌توانند به صورت غیرفعال (با استفاده از عناصر RLC) یا فعال (با استفاده از تقویت‌کننده‌های عملیاتی و منابع تغذیه) طراحی شوند.

فیلترهای دیجیتال در عصر فناوری نوین

در عصر دیجیتال، فیلترهای الکترونیکی تنها محدود به مدارهای آنالوگ نیستند، بلکه فیلترهای دیجیتال نیز به طور گسترده در پردازش سیگنال‌های دیجیتال (DSP) استفاده می‌شوند که به کمک الگوریتم‌های ریاضیاتی دقیق، امکان پیاده‌سازی فیلترهای بسیار پیچیده و دقیق را فراهم می‌کنند.

اهمیت انتخاب صحیح فیلتر در طراحی مدار

در طراحی سیستم‌های الکترونیکی، انتخاب و پیاده‌سازی صحیح فیلتر یکی از مراحل حیاتی است که می‌تواند عملکرد کلی سیستم را به‌شدت تحت تأثیر قرار دهد. برای مثال، در گیرنده‌های رادیویی، فیلترها نقش تعیین‌کننده‌ای در جدا کردن سیگنال مورد نظر از نویزها و تداخلات فرکانسی دارند، یا در مدارهای منبع تغذیه، فیلترها برای حذف نوسانات و ریپل‌های ناخواسته به کار می‌روند. در نهایت، فیلترهای الکترونیکی نه تنها به‌عنوان بلوک‌های سازنده در مدارهای مختلف عمل می‌کنند، بلکه مفهومی عمیق‌تر از نظر ریاضی و فیزیکی نیز دارند که درک دقیق آن‌ها نیازمند دانش ترکیبی از نظریه مدار، تحلیل فرکانسی و گاهی اوقات ریاضیات پیشرفته است. یادگیری و تسلط بر طراحی و تحلیل فیلترها برای هر مهندس برق یا طراح سیستم‌های تعبیه‌شده، بخش جدایی‌ناپذیر از مسیر حرفه‌ای به شمار می‌آید.

فیلتر اترنت

فیلتر اترنت (Ethernet Filter) یکی از اجزای کلیدی در طراحی مدارهای ارتباطی مبتنی بر شبکه‌های سیمی است که وظیفه اصلی آن محافظت، تطبیق و پاک‌سازی سیگنال‌های الکتریکی منتقل‌شده از طریق کابل اترنت می‌باشد. این فیلتر که معمولاً با نام‌های مختلفی مانند LAN Filter، Network Isolation Transformer یا Magnetics Module نیز شناخته می‌شود.

نقش فیلتر اترنت در لایه فیزیکی شبکه

در مسیر اتصال فیزیکی تراشه کنترلر اترنت (MAC/PHY) به کانکتور RJ45 قرار می‌گیرد و بخش حیاتی از لایه فیزیکی (Physical Layer) در پروتکل IEEE 802.3 به شمار می‌رود. هدف اصلی استفاده از فیلتر اترنت، ایزوله‌سازی الکتریکی بین مدار داخلی سیستم (مانند میکروکنترلر یا پردازنده) و محیط خارجی شبکه است. این ایزولاسیون معمولاً از طریق ترانسفورماتورهای کوچک داخلی انجام می‌شود که می‌توانند ولتاژهای ناخواسته، نویزهای القایی، یا اختلاف پتانسیل زمین را حذف کنند و مانع آسیب به مدار شوند. همچنین فیلتر اترنت وظیفه تطبیق امپدانس خطوط انتقال را بر عهده دارد که این موضوع برای حفظ شکل صحیح سیگنال‌های دیجیتال و جلوگیری از بازتاب (reflection) بسیار حیاتی است.

نوع طراحی و کاربردهای صنعتی

در طراحی‌های مدرن، فیلتر اترنت معمولاً به صورت ماژول‌های مجتمع (Integrated Magnetics) همراه با کانکتور RJ45 ارائه می‌شود، که باعث کاهش فضای برد و سهولت در طراحی می‌گردد. با این حال، در برخی کاربردهای خاص یا سیستم‌های صنعتی، ممکن است طراحی فیلتر به صورت مجزا و سفارشی انجام شود تا با نیازهای خاص نویز، ایزولاسیون یا سرعت شبکه سازگار باشد. در پروژه‌های تعبیه‌شده و سیستم‌های الکترونیکی متصل به شبکه، انتخاب صحیح فیلتر اترنت از نظر تعداد پورت، میزان ایزولاسیون، نوع شیلدینگ و تطبیق با استانداردهای اترنت (مانند 10BASE-T، 100BASE-TX، یا Gigabit Ethernet) نقش مهمی در پایداری ارتباط و کاهش EMI (نویز الکترومغناطیسی) دارد.

اهمیت فیلتر اترنت در طراحی قابل اعتماد شبکه

به‌طور خلاصه، فیلتر اترنت نه‌تنها یک قطعه سخت‌افزاری ساده نیست، بلکه بخشی مهم از طراحی قابل‌اعتماد شبکه‌های سیمی محسوب می‌شود و درک عملکرد و انتخاب صحیح آن برای هر مهندس الکترونیک و طراح سیستم‌های متصل به شبکه امری ضروری است. فیلتر کردن اترنت به مجموعه‌ای از تکنیک‌ها و روش‌ها گفته می‌شود که با هدف بهبود کیفیت سیگنال، افزایش پایداری ارتباط، کاهش نویز و همچنین افزایش ایمنی الکتریکی در مسیر انتقال داده‌های شبکه انجام می‌گیرد. این فیلترها به صورت سخت‌افزاری در قالب فیلترهای مغناطیسی و ترانسفورماتورها پیاده‌سازی شوند. در ادامه به معرفی روش‌های متداول فیلتر کردن اترنت و مزایای آن‌ها می‌پردازیم:

1. فیلتر مغناطیسی (Magnetic Filter)

• رایج‌ترین نوع فیلتر سخت‌افزاری در اترنت است.

• شامل ترانسفورماتور ایزولاسیون و فیلتر common-mode می‌باشد.

• معمولاً داخل کانکتور RJ45 یا به‌صورت ماژول جداگانه قرار دارد.

• هدف: جداسازی زمین شبکه از زمین سیستم، کاهش نویزهای common-mode و تطبیق امپدانس.

2. فیلتر Common-Mode Choke

• از سیم‌پیچ‌های مغناطیسی استفاده می‌کند تا نویزهایی را که به‌صورت هم‌زمان در هر دو خط انتقال ظاهر می‌شوند (common-mode) حذف کند.

• به طور مؤثر EMI (نویز الکترومغناطیسی) را کاهش می‌دهد.

3. فیلترهای فرکانسی (Passive RLC Filters)

• در برخی طراحی‌های خاص، برای فیلتر کردن نویزهای فرکانسی خاص از فیلترهای RC یا LC استفاده می‌شود.

• کمتر رایج هستند و اغلب به صورت مکمل در کنار فیلتر مغناطیسی قرار می‌گیرند.

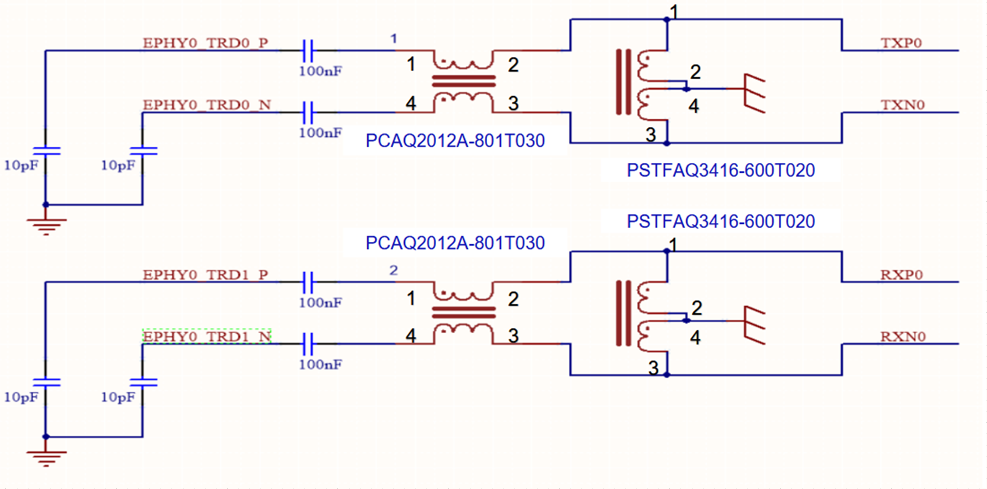

اکثرا برای فیلتر کردن اترنت از آی سی های بزرگی مانند HX1198NL یا کانکتورهای گران قیمتی مثل HR911105A استفاده میشود که از لحاظ قیمتی مقرون به صرفه نیست. راه حل بهتر استفاده از مداری است که در این پست معرفی میکنیم. مدار پیشنهادی به شکل زیر است که از یک سلف و یک چوک و چند خازن تشکیل میشود:

این مدار بخشی از مسیر فیزیکی (Physical Layer) اترنت (Ethernet) است که معمولاً در طراحی‌های اترنت 10/100/1000 Mbps استفاده می‌شود. در این شماتیک، دو جفت دیفرانسیلی دیده می‌شود که برای ارسال و دریافت داده‌ها در اترنت به کار می‌روند

مسیر بالا (TX – ارسال داده)

• EPHY0_TRD0_P / EPHY0_TRD0_N: سیگنال دیفرانسیلی خروجی از چیپ PHY (فیزیکی).

• 10pF خازن‌های دی‌کاپلینگ به زمین: برای حذف نویزهای فرکانس بالا.

• 100nF خازن سری: این خازن‌ها DC blocking capacitors هستند و برای جلوگیری از عبور جریان DC به ترانسفورماتور استفاده می‌شوند.

• PCAQ2012A-801T030: ترانسفورماتور تطبیق (Isolation Transformer) که به منظور جداسازی گالوانیکی (galvanic isolation) بین تراشه و کانکتور استفاده می‌شود. این ترانس 1:1 است.

• PSTFAQ3416-600T020: یک فیلتر مد مشترک (Common Mode Choke) برای فیلتر کردن نویزهای حالت مشترک و بهبود EMI (تداخل الکترومغناطیسی).

• TXP0/TXN0: خروجی دیفرانسیلی که به کانکتور RJ45 (و در نهایت به کابل شبکه) متصل می‌شود.

•

مسیر پایین (RX – دریافت داده)

• EPHY0_TRD1_P / EPHY0_TRD1_N: سیگنال دیفرانسیلی ورودی به چیپ PHY.

• ساختار مشابه مسیر بالا برای فیلتر کردن نویز و ایزولاسیون.

• RXP0 / RXN0: ورودی از کانکتور RJ45.

این نوع طراحی مطابق با استاندارد IEEE 802.3 برای اترنت انجام شده و در بسیاری از مدارهای صنعتی، کامپیوترها، روترها و سوئیچ‌ها دیده می‌شود.
