دیکدر ریموت‌کنترل‌های هاپینگ

محصولات الکترونیکی زیادی تو بازار هست که برای ارتباط بی‌سیم از ریموت‌کنترل‌ها استفاده می‌کنن. توی مقاله همه چیز درباره ریموت کنترل‌های هاپینگ درباره‌ی اونا و عملکردشون توضیحات مفصلی داده شده که پیشنهاد می‌کنم قبل از ادامه‌ی آموزش، اون مطالب رو مطالعه کنی.

اگه بخوام خلاصه بگم، این ریموت‌ها دو نوع کُد ثابت (کُد فیکس) و هاپینگ (کُد متغیر) دارن.توی ریموت کدلرن و دکد همراه سورس برنامه آموزش عملکرد و دیکد نوع کُد ثابت اومده، نیاز به توضیح نداره که ریموت‌کنترل کُد فیکس با خودش چه چالش‌های امنیتی رو به همراه میاره.

متأسفانه، مطالبی که توی نت فارسی درباره‌ی ریموت‌های هاپینگ موجوده، یا جنبه‌ی تجاری و غیرعلمی دارن، یا پولی هستن.پس دست‌به‌کار شدم و این آموزش رو آماده کردم.

اگه به فروشگاه‌های دوربین و دزدگیر مراجعه کنید و قصد خرید یه ریموت‌کنترل هاپینگ داشته باشین، بین تمام انتخاب‌هایی که جلوی روتون می‌ذارن، اکثراً از تراشه‌های HCS301 شرکت Microchip استفاده شده.

این تراشه جزو اولین و قدیمی‌ترین انکدرهای بازاره که سطح امنیت قابل‌قبولی (نه ایده‌آل) رو ارائه می‌کنه.

مرور مفاهیم پایهٔ امنیت ریموت‌ها؛ از Replay Attack تا الگوریتم KeeLoq

پیش از این‌که ادامه بدیم، بد نیست یکی دوتا از این اصطلاحات رو با هم مرور کنیم؛ اصطلاحاتی مثل Hopping Code ،Rolling Code ،KeeLoq و Replay Attack.

• Replay Attack: اسم نوعی حمله‌ی رایج در سیستم‌های کنترل از راه دوره که مهاجم، سیگنال واقعی‌ای رو که بین فرستنده و گیرنده ردوبدل شده، ضبط می‌کنه و خودش رو جای فرستنده جا می‌زنه و دقیقاً همون سیگنال رو می‌فرسته. (حمله‌ای که توی ریموت‌های کُد فیکس به‌سادگی جواب می‌ده!!!)
• Rolling Code یا Hopping Code: یعنی هر بار با فشاردادن یه دکمه، یه کُد متفاوت نسبت به دفعه‌ی قبل تولید بشه؛ اما این تفاوت برای گیرنده قابل‌پیش‌بینی باشه، درحالی‌که مهاجم نتونه الگو رو حدس بزنه.
• KeeLoq: یه الگوریتم رمزنگاری و سیستم Rolling Code اختصاصی هست که توسط شرکت Microchip Technology توسعه داده شده.

با فشاردادن یک دکمه روی ریموت چه اتفاقی میفته؟

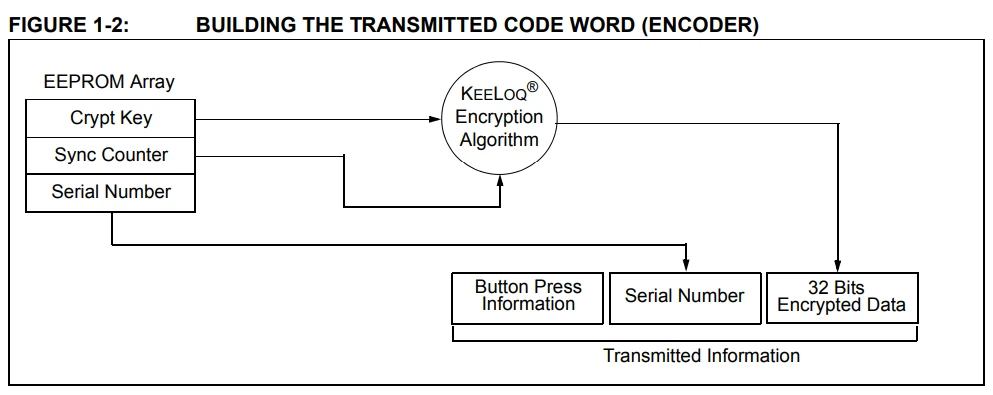

کلید توسط آی‌سی تشخیص داده میشه و یه پکت دیتا تولید میشه که شامل دو بخشه: بخش رمزگذاری‌شده و بخش ثابت. انکدر آی‌سی اون رو به یه سیگنال PWM تبدیل می‌کنه و از یکی از پایه‌های HCS301 خارج میشه. بعد، این سیگنال وارد یه مدار RF ساده (مدولاتور ASK) میشه و در نهایت روی آنتن فرستاده میشه.

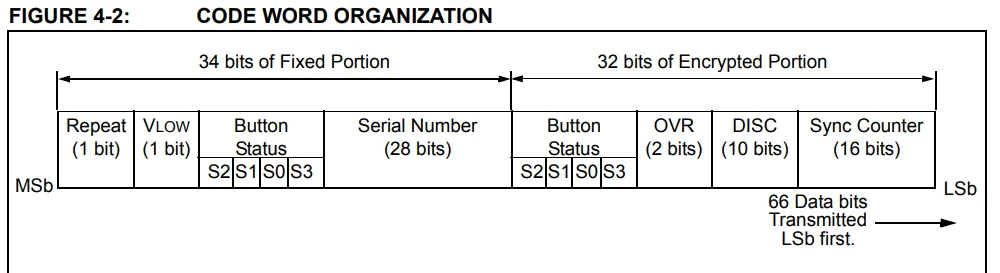

پکت دیتا شامل چه بخش‌هایی میشه؟

پکت شامل ۶۶ بیت دیتاست که ۳۲ بیت مربوط به بخش رمز (Encrypted Portion) و ۳۴ بیت مربوط به بخش ثابت (Fixed Portion) هست.

۳۲ بیت رمز:

• Sync Counter (16 bit): با هر بار فشاردادن کلید، این کانتر یه واحد اضافه میشه.
• DISC (10 bit): یه عدد ثابته که گیرنده هم می‌دونه، پس انتظار داریم اگه گیرنده رمز رو درست رمزگشایی کنه، به همین مقدار برسه. (برای اطمینان از صحت رمزگشایی استفاده میشه.)
• OVR (2 bit): دو بیت مربوط به اورفلو (Overflow)
• Button Status (4 bit): هر بیت وضعیت یکی از کلیدها رو نشون میده.

۳۴ بیت ثابت:

• Serial Number (28 bit): یه مقدار منحصربه‌فرد هست که برای تشخیص هر ریموت استفاده میشه و داخل EEPROM آی‌سی ذخیره میشه.
• Button Status (4 bit): هر بیت وضعیت یکی از کلیدها رو مشخص می‌کنه.
• Vlow (1 bit): اگه ولتاژ باتری ریموت از سطح مشخصی پایین‌تر بیاد، این فلگ «۱» میشه.
• Repeat (1 bit): وقتی یه دکمه نگه داشته بشه، این فلگ «۱» میشه.

بعد از تولید پکت آی‌سی اطلاعات رو به چه شکلی انکد میکنه؟

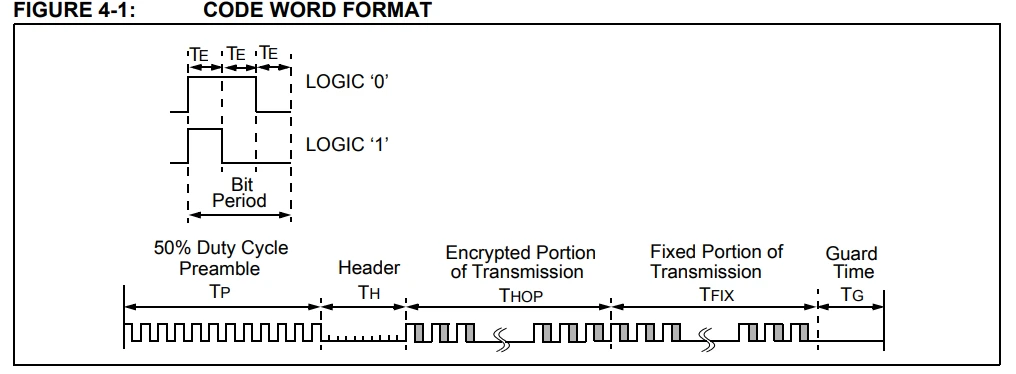

نهایتاً سیگنال pwm خروجی مشابه فرمت پایین میشه.

• Preamble: مقدمه‌ی هر پکت با ۱۲ تا پالس با دیوتی‌سایکل ۵۰٪ شروع میشه. عرض هر پالس به اندازه‌ی Tᴇ هست.
• Header: به ‌اندازه‌ی ۱۰ × Tᴇ سطح سیگنال رو پایین می‌کشه.
• Encrypted Portion: بخش رمزگذاری‌شده شامل ۳۲ بیت دیتا که از بیت کم‌ارزش (LSB first) ارسال شروع میشه.
• Fixed Portion: بخش ثابت شامل ۳۴ بیت دیتا.

بیت 0/1 با مقایسه نسبت عرض پالس high و low معلوم میشه.

تا این‌جای کار، عملاً تمام وظایف تراشه رو توضیح دادیم. بعدازاین مرحله، مدار RF فرستنده سیگنال تولیدشده رو مدوله می‌کنه و توی محیط منتشر می‌کنه. بعدازاین با کمک یه گیرنده ASK دقیقاً همین سیگنال pwm رو می‌تونید دریافت کنید و با کمک یه میکروکنترلر دیکد کنید. (یه کتابخونه به همین منظور نوشتم که انتهای آموزش لینکش هست)

تو این مرحله پکت ارسال شده رو دیکد کردیم و می‌تونیم دیتای هر بخش رو پارس(parse)کنیم. بخش ثابت (Fixed Portion) تکلیفش مشخصه، به‌راحتی قابل‌استفاده هست. اما بخش رمزگذاری‌شده (Encrypted Portion) تا وقتی رمزگشایی نشه، عملاً قابل‌استفاده نیست. اینجاس که مفاهیم Hopping Code و الگوریتم KeeLoq نقش‌آفرینی می‌کنند.

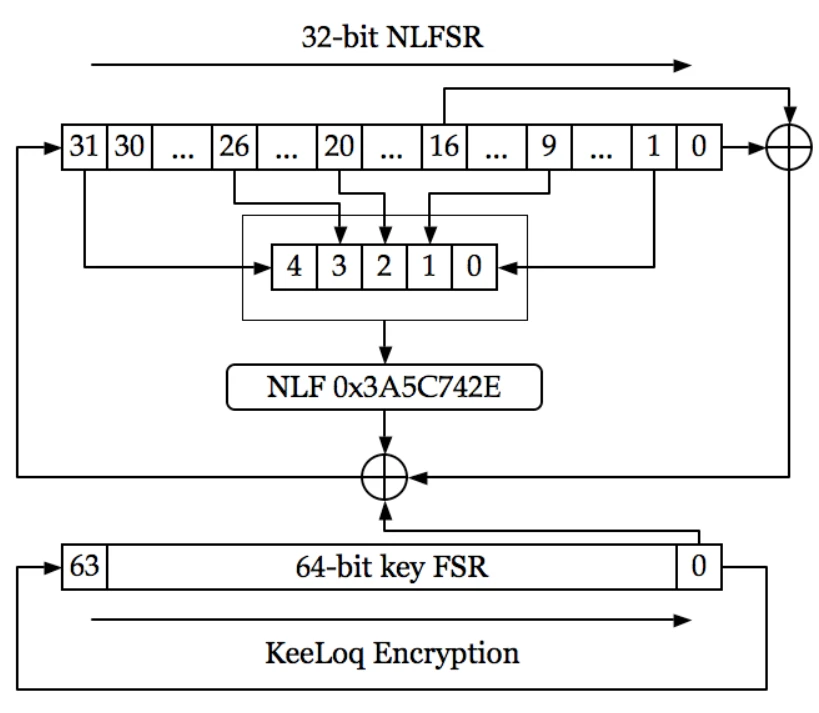

الگوریتم keeloq چکار میکنه؟

خیلی اجمالی بخوام بگم، این الگورتیم یه دیتای ۳۲ بیتی رو به‌عنوان ورودی دریافت می‌کنه و با استفاده ازEncryption Key  (کلید رمزگذاری) عملیات رمزگذاری رو انجام میده. تو هر مرحله پنج بیت از دیتا رو برمی‌داره و با مقدار ثابت NLF و Encryption Key در هم xor میکنه و درنهایت یه متغیر ۳۲ بیتی به‌عنوان خروجی برمی‌گردونه که با فقط با داشتن مقدار Encryption Key میشه به ورودی اولیه رسید. (درصورتی‌که به الگوریتم‌های رمزنگاری علاقه‌مند هستین، میتونین خودتون راجع به KeeLoq و امنیتش بیشتر مطالعه کنید. چون الگوریتم قدیمی و شناخته‌شده‌ای هست، کتابخونه‌های زیادی توی GitHub هستن که منم از یکیشون استفاده کردم.)

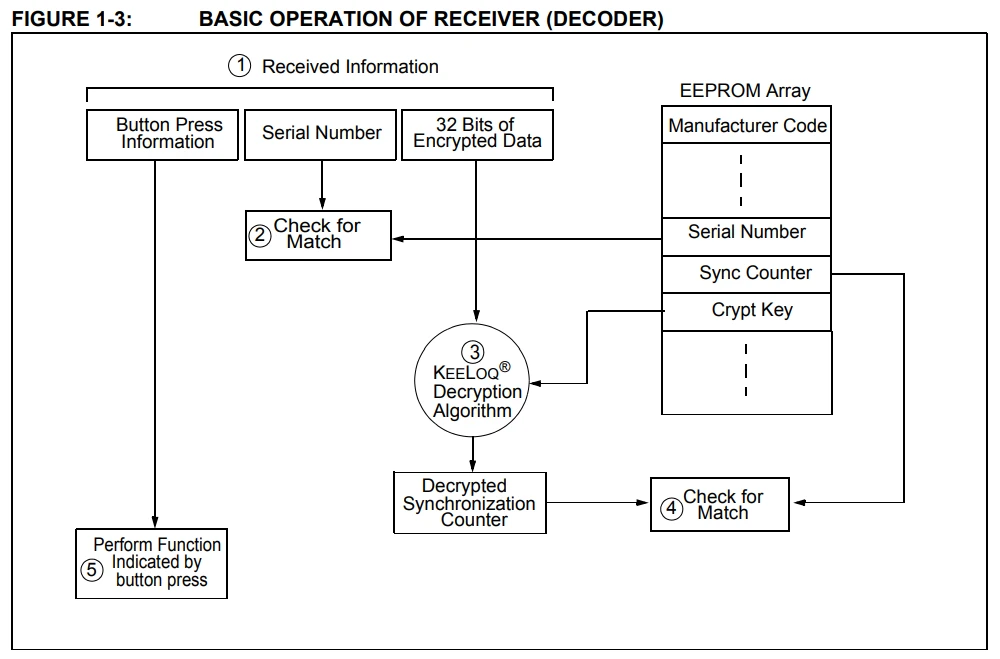

خب، اگه یه Encryption Key وجود داشته باشه که هم فرستنده (ریموت) و هم گیرنده (میکروکنترلر ما) اون رو بدونن، یه ارتباط امن بینشون شکل می‌گیره که فقط همون زوج فرستنده و گیرنده می‌تونن داده‌ها رو رمزگذاری (Encrypt) و رمزگشایی (Decrypt) کنن. گیرنده بعد از دریافت هر پکتی Serial Number رو بررسی می‌کنه و با Encryption Key مختص همان سریال، فرایند رمزگشایی را انجام می‌ده. سپس مقدار Discrimination رو چک می‌کنه تا از صحت رمزگشایی مطمئن بشه. در این مرحله، گیرنده به مقدار SYNC دسترسی داره و اون رو با مقدار SYNC قبلی که دریافت کرده بود مقایسه می‌کنه. مقدار SYNC جدید همیشه از مقدار قبلی بزرگ‌تر هست؛ چون هر بار که دکمه‌ای روی ریموت فشار داده می‌شه، شمارنده‌ی داخلی اون یکی مرحله جلوتر می‌ره.

البته ممکنه ریموت یه مدت دور از گیرنده بوده باشه و چند پالس ارسال کرده باشه که گیرنده اون‌ها رو نگرفته، بنابراین اختلاف بین مقدار SYNC قبلی و SYNC فعلی لزوماً دقیقاً ۱ نیست.

برای اینکه سیستم بتونه این سناریوها رو مدیریت کنه، معمولاً یه آستانه (Threshold) حدود ۱۶ تا ۳۲ عدد برای اختلاف بین این دو مقدار در نظر گرفته می‌شه؛ یعنی اگه مقدار SYNC جدید تو این بازه باشه، پکت معتبر تلقی می‌شه و رمزگشایی ادامه پیدا می‌کنه.

حالا آیا می‌شه Encryption Key رو از EEPROM تراشه استخراج کرد؟

جواب خیر، چون اگه شما بتونین این کار رو انجام بدین، یعنی افراد دیگه هم می‌تونن همین کار رو بکنن و در نتیجه کلید امنیتی سیستم لو می‌ره.

در واقع، این نوع حافظه‌ها فقط قابلیت نوشتن دارن؛ یعنی شما می‌تونین با هر مقداری پروگرام (Program) کنید، اما نمی‌تونین اون مقدار رو بخونید یا استخراج کنید.

HCS301 چگونه پروگرام می‌شود؟

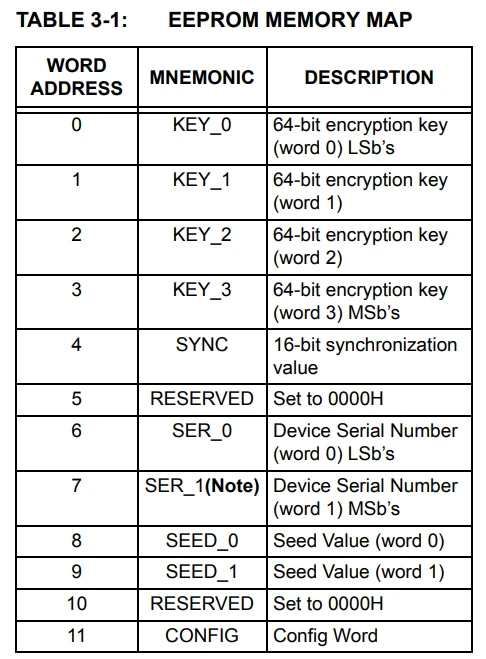

این تراشه یک EEPROM با ظرفیت ۱۹۲ بیت داره (12 × 16-bit words) که در ادامه Memory Map (ساختار حافظه) رو آوردم تا مشخص بشه چه پارامترهایی قابل بازنویسی هستند.

• Encryption Key: کلید رمزنگاری تو چهار سلول ابتدایی حافظه ذخیره می‌شه.
• SYNC: همان مقدار کانتر داخلی است که هر بار یکی زیاد می‌شود، در یک خانه از حافظه ذخیره می‌شود.
• Serial Number: شماره‌سریال مخصوص هر ریموته که با نوشتن در حافظه قابل‌تغییر هست.
• SEED: دو خانه حافظه برای این متغیر در نظر گرفته شده است. (در ادامه درباره نقش بسیار مهم این متغیر توضیح میدم)

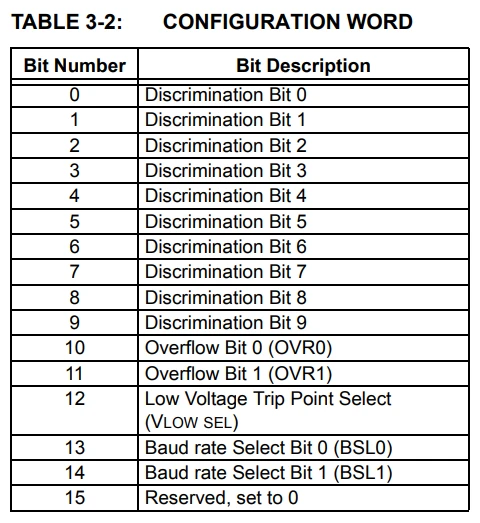

• CONFIG: یکی از مقادیر مهمی که در CONFIG ذخیره می‌شه، Discrimination است که پیش‌تر توضیح دادم چه‌کار می‌کنه.

HCS301 چطور پروگرام میشه؟

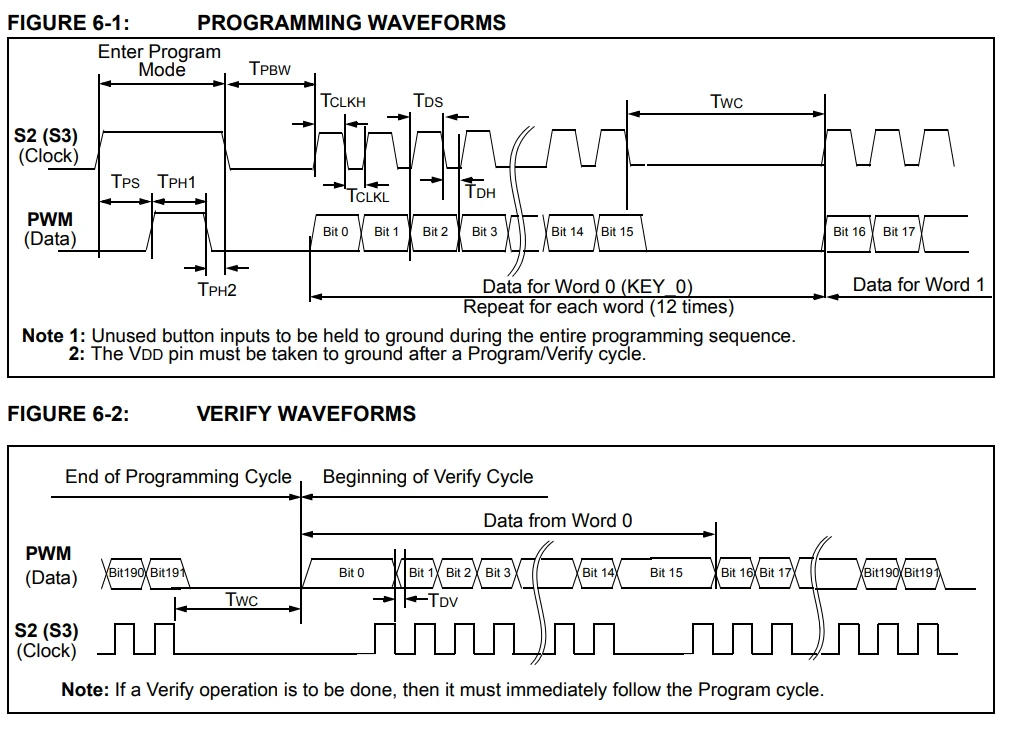

فرایند پروگرام کردن تراشه شامل دو بخش programming و verify میشه. اول تراشه رو وارد مد programming می‌کنید، بعد ۱۹۲ بیت دیتا رو ارسال می‌کنید و به‌عنوان تأیید فرایند پروگرام مرحله verify شروع میشه، دقیقاً همون دیتایی که برای تراشه ارسال شده رو برمی‌گردونه.
نکته‌ی مهم اینجاست که مرحله‌ی Verify فقط یک‌بار و بلافاصله بعد از پروگرام انجام می‌شه و بعد از اون دیگه به‌هیچ‌وجه نمی‌شه محتوای EEPROM تراشه رو خوند.

خب این مقاله از نظر فنی همین‌جا تموم میشه، اماااااااا…

فرایند پروگرام HCS301 چالش‌های زیادی داره که اگه فک می‌کنید قراره شما هم یه روزی باهاش کار کنید، خوبه بدونید.

حس می‌کنم سر این پروژه جوونیم رفت =)

چرا؟

به این دلایل:

• مهم‌تر از همه، توجه کنید که این آی‌سی دو نسخه‌ی دیتاشیت داره. معمولاً نتایج اول جست‌وجوی گوگل مربوط به ورژن قدیمه، در حالی که ورژن جدیدتر برای سال 2011ه.
• جدول TABLE 6-1 مربوط به زمان‌بندی سیگنال‌ها در حین program و verify می‌شه. روی مقادیر این جدول خیلی حساب باز نکنید؛ دو مورد تناقض در عمل دیدم که توی کتابخونه‌ی خودم اصلاح شده‌شون رو قرار دادم. (پارامترهای Twc و Tpbw طبق داکیومنت جواب نمیدن، البته توی ورژن جدید یادمه مقادیر تغییر کرده بودن.)
• آی‌سی در جواب هر 16bit (word) که دریافت می‌کنه، یه پالس ACK برمی‌گردونه که هیچ جا بش اشاره نشده، پس بعد از هر ارسال پین دیتا رو فلوت(float) کنید تا آی‌سی بتونه پالس ACK بفرسته، و بعد از اون میتوند ۱۶ بیت بعدی رو بفرستید.
• باتری ۱۲ ولت ریموت رو جدا کنید و تغذیه ۵ ولت از برد خودتون تأمین کنید، باتری رو انقد دور بزارید که هیچ‌وقت به‌صورت اتفاقی دوباره متصلش نکنین، چون اون موقع یه میکروکنترلر هم ضرر می‌کنین 🙂
• برای پروگرام کردن، نیازی به دمونتاژ آی‌سی از روی برد ریموت نیست، کافیه دوتا سیم نازک به پایه‌های PWM به‌عنوان data و S3 به‌عنوان clock لحیم کنید.

چند تا عکس از سیگنال‌های مهم توی نرم‌افزار Saleae Logic گذاشتم که کمکتون می‌کنه.
توی داکیومنت‌های پروژه هم فایل کامل لاجیک آنالیزر رو گذاشتم که می‌تونید import کنید.

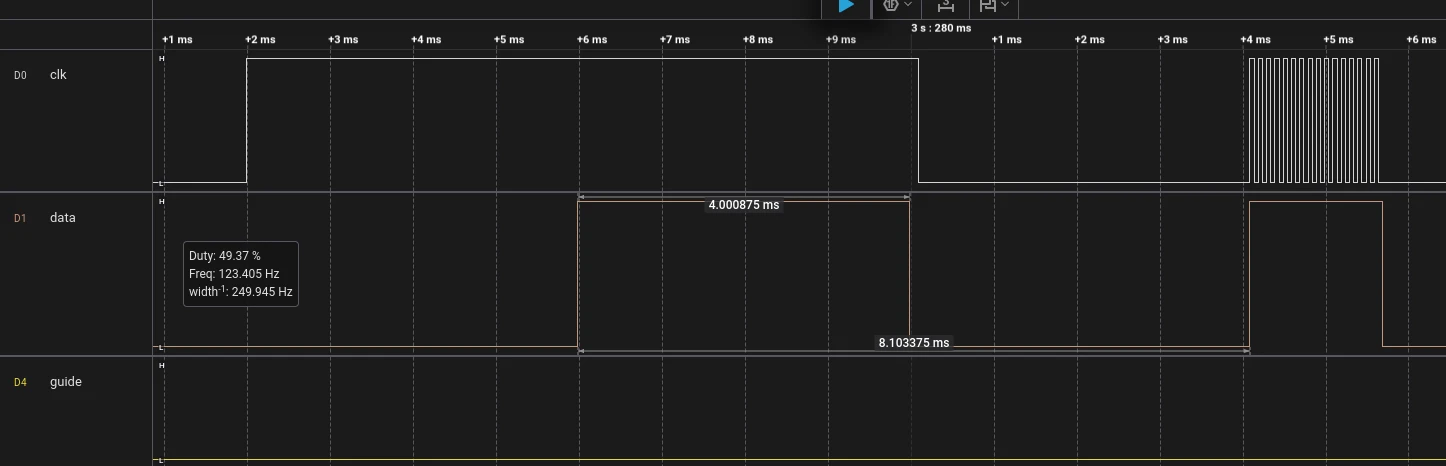

programming mode entrance

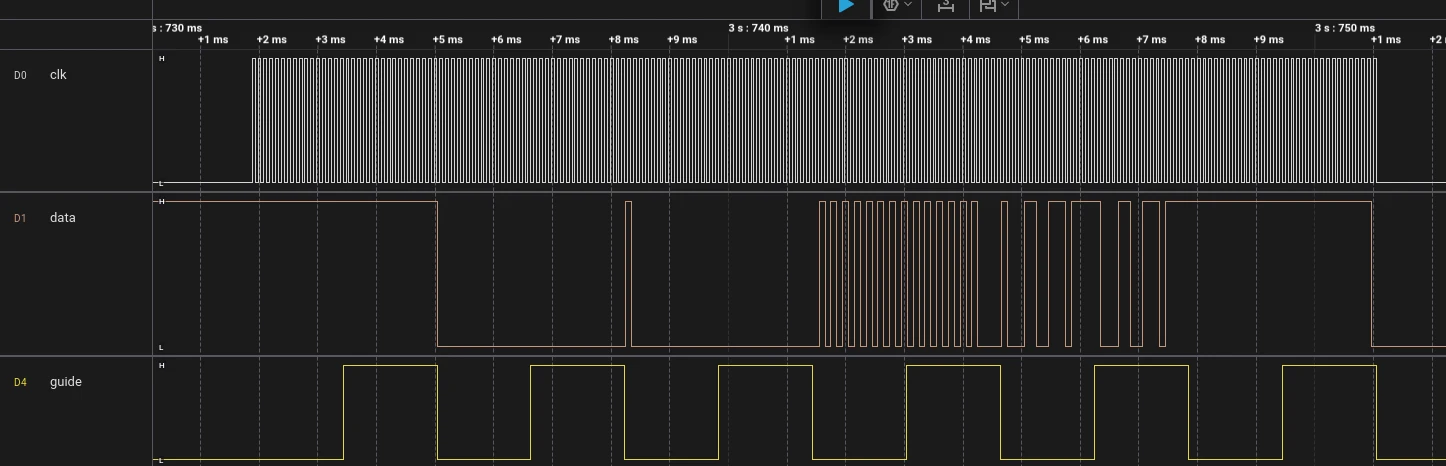

verify signal return all EEPROM

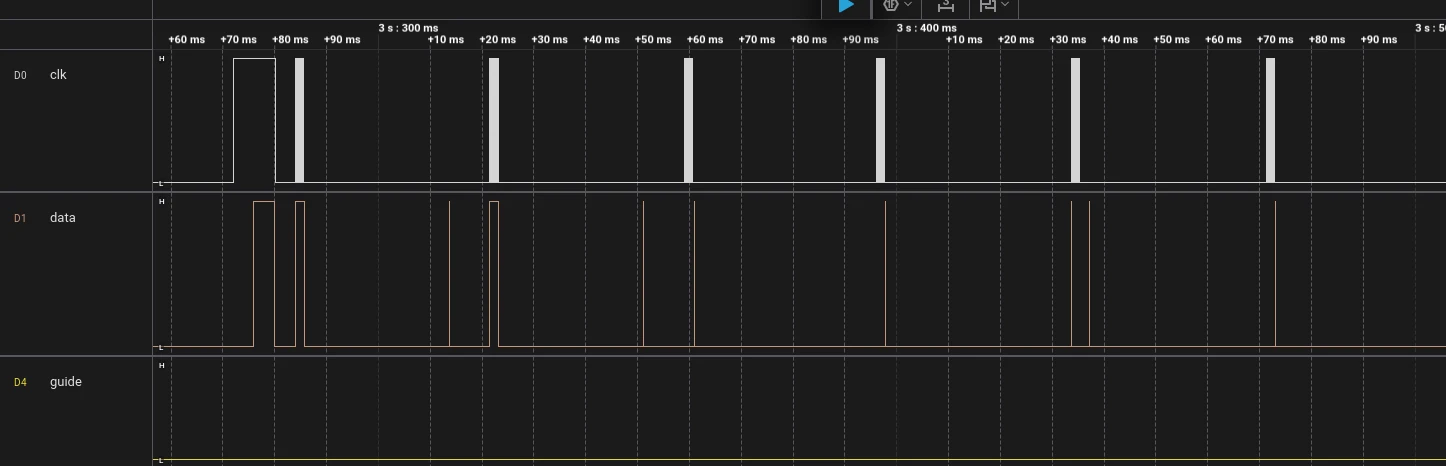

ack pulse after each word write

🧠 نکته مهم

لینک گیت‌هاب پروژه
