آموزش پروتکل ICMP در امبدد اترنت | قسمت 14 آموزش Embedded Ethernet

در این بخش از آموزش Embedded Ethernet، به یکی از پروتکل‌های حیاتی در شبکه‌های کامپیوتری، یعنی پروتکل ICMP (Internet Control Message Protocol) می‌پردازیم. این پروتکل نقشی کلیدی در مدیریت و کنترل جریان داده‌ها و همچنین گزارش خطاها در شبکه ایفا می‌کند. شناخت دقیق و پیاده‌سازی صحیح ICMP، به ویژه در دستگاه‌های امبدد، کمک می‌کند تا ارتباطات شبکه‌ای پایدارتر و قابل اطمینان‌تر باشند. در این قسمت، علاوه بر بررسی ساختار و عملکرد هدر ICMP، به کاربردهای مهمی همچون عملیات پینگ (Ping) و نحوه پاسخ‌دهی به آن، و همچنین روش‌های گزارش خطا در شبکه خواهیم پرداخت. با درک این مفاهیم، توانایی شما در طراحی سیستم‌های شبکه‌ای هوشمند و مقاوم افزایش خواهد یافت.

پروتکل ICMP

پروتکل ICMP پروتکلی‌ست برای مدیریت، کنترل و همچنین گزارش خطاهایی که احتمالاً در یک ارتباط به وجود خواهند آمد. در نتیجه این پروتکل، کاربردهای زیادی داره. یکی از پرکاربردترین وظایف، بررسی برقراری ارتباط با یک هاست دیگه در شبکه است.

عملیات Ping (پینگ)

به این عملیات اصطلاحاً پینگ (ping)  گفته میشه. در عملیات پینگ، داده‌هایی (عموماً با طول و مقدار ثابت که وابسته به پیاده‌سازی است) برای هاست موردنظر ارسال میشه و انتظار میره همان داده‌ها، به ما برگردانده (echo) بشه. در این فرایند، اطلاعاتی مثل زمان تقریبی دسترسی به هاست موردنظر، محاسبه و گزارش می‌شود. ما پروتکل ICMP رو فقط جهت پردازش عملیات ping؛ اون هم تنها در حالت پاسخ‌دهی پیاده‌سازی می‌کنیم. براي همين، برد ما قادر به ارسال دستور پينگ نيست و فقط ميتونه به درخواست پينگ جواب بده. بيشتر از اين هم در حال حاضر نياز نيست.

دستور Trace Route

یکی دیگر از دستوراتی که از ICMP استفاده میکنه تا اطلاعات روترهای بین دو هاست رو به دست بیاره؛ Treace Route هست که در ضمیمه‌ها معرفی خواهیم کرد.

گزارش خطاها با استفاده از ICMP

همچنین در صفحات قبلی این نوشتار گفتیم که بعضی مواقع در صورت رخداد خطا یا به‌وجودآمدن وضعیت خاصی در شبکه، پیغامی برای فرستنده یا ادمین مدیر، Admin شبکه ارسال میشه؛

مثال: مواجهه با TTL = 0

مثلاً هنگامی که یک روتر با TTL=0 مواجه میشه؛ گفتیم که عموماً بسته دور ریخته میشه؛ ولی به فرستنده اطلاع داده میشه. این‌گونه گزارشات، توسط پروتکل ICMP انجام میشه. دو وضعیت دیگه وقتیه که هنگام مسیریابی توسط روترها، مسیری برای رسیدن به زيرشبكه مقصد نیست یا اینکه پکت به زیرشبکه مقصد رسیده؛ اما هاست موردنظر در اون زیرشبکه وجود نداره.

وضعیت‌های رایج در گزارش خطا

دو وضعیت دیگر نیز هنگام مسیریابی توسط روترها ممکن است رخ دهد:

• Destination Network Unreachable: مسیر برای رسیدن به زیرشبکه مقصد وجود ندارد.

• Destination Host Unreachable: پکت به زیرشبکه مقصد رسیده، اما هاست موردنظر در آن زیرشبکه یافت نشده است.

در این دو حالت نیز پیغام‌هایی از طرف روتر نهایی به فرستنده ارسال می‌شود که این پیام‌ها نیز از طریق ICMP صورت می‌گیرند.

Time Exceeded و کدهای دیگر ICMP

وقتی هم كه پیغام به دلیل TTL=0 دور ریخته میشه؛ پیغامی با کد Time exceeded به فرستنده برمیگرده. جهت مشاهده مابقی پیغام‌ها به سند RFC 792 رجوع کنید. یادتون باشه که ICMP قابلیت پیاده‌سازی این پیام‌ها رو در اختیار میذاره، ولی کد مربوطه، باید در پردازنده پیاده‌سازی (Implementatio) شده باشه. به‌عنوان‌مثال اگر در میکروکنترلرتون عملیات ping رو ننوشته باشید، بالطبع درخواست یا پاسخ پینگ رو نمیتونید اجرا کنید و برد شما به پينگ جواب نخواهد داد.

ساختار هدر (Header) در پروتکل ICMP

ابتدا ببینیم هدر (Header) در پروتکل ICMP چه شکلی هست :

توضیح فیلدهای هدر ICMP

• Type & Code : دو بایت برای نوع (type) و زیرنوع (subtype) یا همان کد در پیام کنترلی
• Checksum : چک سام در پروتکل ICMP. محاسبه چک سام براي پروتكل IP رو كمي قبل‌تر گفتیم، چك سام در ICMP هم مثل IP‌ هست؛ با اين تفاوت كه در اينجا چك سام روي هدر و تمام داده‌ها انجام ميشه. در نتيجه از همون تابعی که برای محاسبه چک سام IP استفاده کردیم؛ می‌توان اینجا هم استفاده کرد. وقتي يك پيام به فرمت ICMP‌ ارسال ميشه؛ در واقع داراي دو چك سام هست؛ يكي در لايه سوم براي IP و ديگري در لايه چهارم براي ICMP.
• Rest of Header : شامل 4 بایت که بر اساس بخش های نوع و زیرنوع تفسیر می شوند.

داده‌های پس از هدر ICMP

بعد از بخش هدر، داده‌های این پروتکل قرار می‌گیرند. البته تعداد و مقدار این داده‌ها، وابسته به عملیاتی‌ست که در حال استفاده از ICMP است؛ پس ممکنه این پروتکل داده‌ای نداشته باشه یا دارای داده‌هایی با مقادیر خاص باشه.

عملیات Ping با پروتکل ICMP

یک روش ساده برای اطلاع از اینکه ارتباط بین دو هاست به‌درستی برقرار هست؛ استفاده از عملیات (یا دستور) ping هست. این پیغام به‌صورت درخواست/پاسخ (Request/Reply) پیاده‌سازی میشه. فرستنده از گیرنده درخواست میکنه، اطلاعاتی که برای گیرنده ارسال میشه رو به فرستنده برگردونه (echo). اين عمليات با استفاده از پروتكل ICMP‌ اجرا ميشه.

منشاء نام Ping

اینکه نام‌گذاری ping از کجا اومده؛ در بعضی جاها ازجمله دانشنامه ویکی‌پدیا گفته شده که این نام از عملیات بازتاب امواج سونار در زیردریایی‌ها یا اژدرها گرفته شده ( نام echo نشون دهنده اين وضعيت هست). توصیف ديگه ای که دیدم و به نظرم جهت آشنایی با مفهوم پینگ به ذهن آشناتر هست، گفته بود این اسم از ورزش پینگ‌پنگ (نام قدیمی ورزش تنیس‌روی‌میز که به نظر اصطلاحی به زبان چینی است) گرفته شده، همونطور که در این ورزش مشخصه؛ توپ به‌دفعات بین دو بازیکن رفت‌وبرگشت داره! در عملیات پینگ در ویندوز هم، چهار بار؛ و هر بار تعداد 32 بایت با مقدار ثابت؛ به مقصد فرستاده میشه و انتظار میره که همونا برگرده. البته این فرایند با استفاده از تنظیمات دستور پینگ، قابل‌تغییر هست و در سیستم‌عامل‌های دیگه مثل لینوکس هم ممکنه به طور دیگه ای پیاده‌سازی شده باشه.

ساختار هدر ICMP در عملیات Ping

در عملیات پینگ، بخش 4 بایتی rest of header به دو بخش دو بایتی با نام های ID,Sequence Number تقسیم میشه.

از طرفی بخش Type برای فرستنده (درخواست‌کننده) برابر با 0x08 و برای گیرنده (پاسخ‌دهنده) عدد 0x00 هست که به‌صورت زیر در کد میاد :

تعریف ساختار داده ICMP Echo Frame در زبان C

بخش Code در هر دو حالت، 0x00 است.

بریم سر وقت کدنویسی؛ ابتدا ساختار مناسبي برای هدر ICMP تعریف می‌کنیم:

روند پردازش بسته‌های IP و ICMP

در تابع پردازشگر پکت های IP ( یعنی در تابع IP_Process ) ابتدا بررسی می‌کنیم که آیا محتویات پکت دریافتی متعلق به پروتکل ICMP هست؟ و اگر جواب مثبت بود؛ تابعی که برای پروتکل ICMP در نظر گرفتیم (و فعلاً فقط درخواست‌های پینگ رو جواب میده) رو فراخوانی می‌کنیم:

تابع پردازش ICMP برای عملیات پینگ

گفتیم که در عملیات پینگ؛ داده‌هایی که از طرف درخواست‌کننده ارسال میشن، عیناً برگشت داده میشن (echo) فقط در این بخش مقدار type از 0x08 به 0x00  تغییر میکنه و از اونجاییکه داده‌های بخش مربوط به چک سام تغییر کرده؛ بالطبع در پاسخ؛ مقدار چک سام تغییر می کنه و باید دوباره محاسبه بشه.

• لزومی نداره در هنگام محاسبه چک سام برای پکت پاسخ؛ تمامی پروسه جمع‌کردن‌ها و مکمل‌گیری دوباره انجام بشه و فقط کافیه یه جمع و تفریق ساده انجام بشه! اگه گفتید چرا؟ جهت اطلاع، روترها هم که ناچار به تغییر بسته IP هستند (مثل کاهش TTL ) بطور معمول از این روش برای تغییر چک سام‌ها استفاده می‌کنند و دوباره چک سام رو از ابتدا حساب نمی‌کنند. یه کم جلوتر علت رو میگیم.

بریم ببینیم تابع ICMP_Process چطور پیاده‌سازی شده :

نکته مهم درباره محاسبه چک‌سام

طبق معمول صحت چک سام بررسی شده، و بعد بررسی کردیم که آیا در قسمت type در هدر، درخواست پینگ داریم؟ ( بالطبع اگه بخوایم درخواست‌های دیگه رو بررسی کنیم؛ باید زیر این if اضافه کنیم ) اگر نتیجه مثبت باشه؛ فقط بخش نوع فریم فعلی رو تغییر میدیم؛ چک سام جدید رو در جای خودش می‌نویسیم و از تابع خارج میشیم؛ و همونطور که از قبل پیاده‌سازی شده، لایه سوم این نتیجه رو می گیره، IP فرستنده گیرنده رو تغییر میده، چک سام خودش رو به وجود میاره و اونو به لایه دو میده؛ در این لایه هم جای مک آدرس‌ها تغییر میکنه و فریم ارسال میشه.

اجرای دستور ping در ویندوز

• عملیات پینگ در ویندوز، به‌سادگی با دستور ping در کامند پرامپت ویندوز اجرا میشه و فقط کافیه IP هاست مورد نظرمون رو بهش بدیم (برای باز کردن کامند پرامپت در منوی استارت ویندوز تایپ کنید cmd) البته این دستور، آرگومان‌های بیشتری رو میگیره که میتونید به طور کامل کنترلش کنید؛ ولی در حالت پیش‌فرض، دستور پینگ در ویندوز؛ چهار پیغام شامل 32 کاراکتر اسکی به مقصد ارسال میکنه و انتظار داره همون ها رو در جواب ببینه. بعد از اتمام پروسه پینگ، اطلاعات آماری مثل زمان ارسال و دریافت پاسخ و حداقل/حداکثر/میانگین پاسخ‌گویی و تعداد روترهای در مسیر رو بما نشون میده (با محاسبه تعداد کاهش در TTL).

در دو شکل زیر نتیجه درخواست و پاسخ پینگ برد ما که توسط ویندوز فرستاده شده؛ رو می‌بینیم:

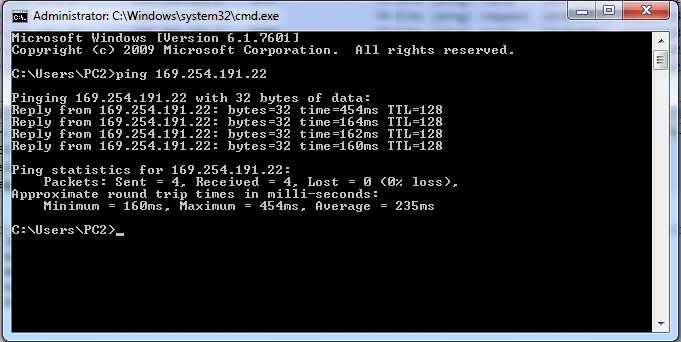

شکل 1: اجرای دستور پینگ در ویندوز

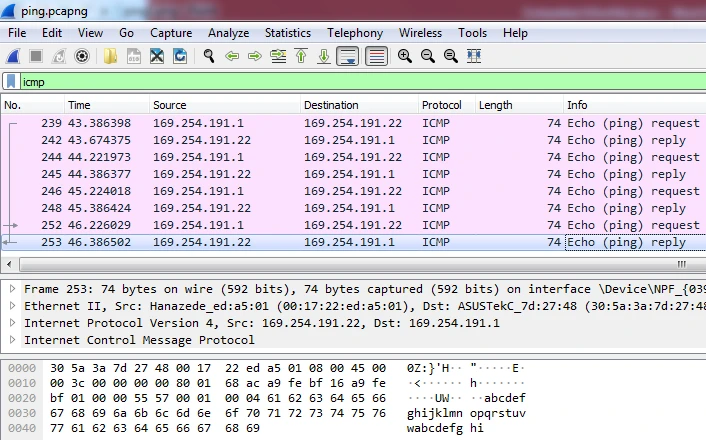

شکل 2: شنود پروتکل ICMP با نرم افزار wireshark

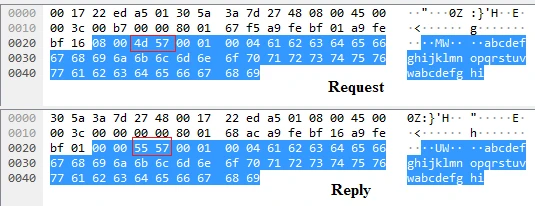

همونطور که در تصویر معلومه؛ با یک‌بار اجرای دستور پینگ، چهار مرتبه درخواست پینگ ارسال و پاسخ دریافت شده است. اطلاعات موجود در آخرین پاسخ شکل بالا (انتخاب شده با رنگ آبی) به‌صورت در شکل زیر ثبت شده :

همونطور که در شکل دیده میشه؛ تنها بخش type از مقدار 0x08 به 0x00 تغییر کرده؛ لذا چک سام هم به‌ناچار تغییر داشته و این تغییر تنها در بایت پرارزش چک سام هست در واقع از چک سام اولیه 0x0800 یا از بایت پرارزش 0x08 تا کم شده! این جواب سؤالی است که کمی قبل‌تر پرسیدیم. محل قرارگیری بایت type در بخش پرارزش کلمه 16 بیتی (word) بوده؛ از type هشت تا کم شده که نتیجه این کاهش، شده تغییر 0x55 در بایت پرارزش چک سام به 0x47 ؛ پس ساده‌تر اینه که هنگام محاسبه چک سام، به‌جای محاسبه تمام چک سام؛ فقط مقدار بایت پرارزش رو 8 تا؛ (یا از کل چک سام، 0x0800 تا) کم کنیم.
