آموزش Kicad | نرم افزار طراحی PCB

معرفی

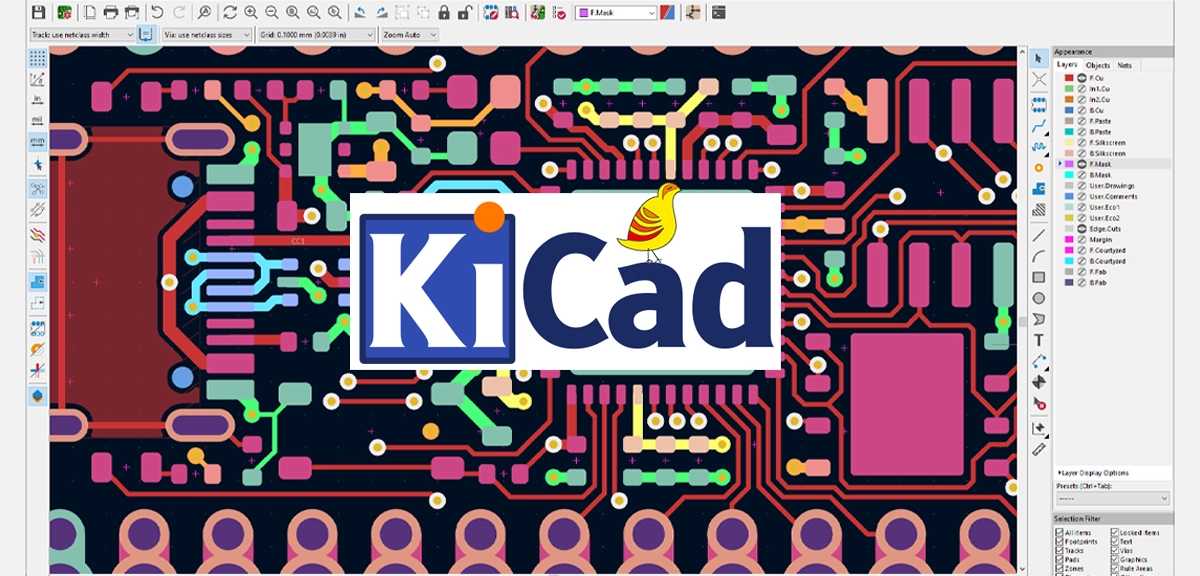

Kicad یک نرم‌افزار طراحی بوردهای الکترونیکی بوده که رایگان و متن‌باز است. این نرم‌افزار امکان طراحی شماتیک، شبیه‌سازی آی‌سی‌ها، طراحی PCB ، قابلیت سه‌بعدی سازی و امکان تبدیل اطلاعات و نقشه‌کشی‌ها به چندین فرمت را به کاربر می‌دهد. Kicad  بر روی همه سیستم‌های عامل مطرح و گستره وسیعی از سخت‌افزارها اجرا می‌شود. این نرم‌افزار طراحی PCB تا 32 لایه را پشتیبانی کرده و برای طراحی مدارات با هر نوع پیچیدگی مناسب است. این نرم‌افزار توسط تیمی متشکل از مهندسان داوطلب الکترونیک و نرم‌افزار در تمام دنیا با مأموریت خلق یک نرم‌افزار طراحی الکترونیک آزاد و متن‌باز برای طراحان حرفه‌ای گسترش‌یافته است. Kicad کتابخانه‌ای با کیفیت بالا شامل هزاران سمبل (نمای شماتیکی)، فوت پرینت نمای PCB و مدل‌های سه‌بعدی را دارد. آخرین ورژن این نرم‌افزار ورژن 8 است که شامل خصوصیات جدید بسیار و رفع باگ‌های نرم‌افزاری فراوان است. در قسمت پایین تصاویر پروژه‌های انجام شده با Kicad را می‌بینید که در بین آن‌ها پروژه‌های لپ‌تاپ، هوافضا و پردازش تصویر به چشم می‌خورد.
