پروتکل KNX چیست؟ آشنایی کامل با معماری، امنیت و کاربردهای آن در هوشمندسازی ساختمان

در پروژه‌های مدرن اتوماسیون ساختمان، اتصال نقطه‌به‌نقطه (در این مقاله، به بررسی یکی از پیشرفته‌ترین سیستم‌های اتوماسیون ساختمان، یعنی استاندارد KNX، می‌پردازیم.

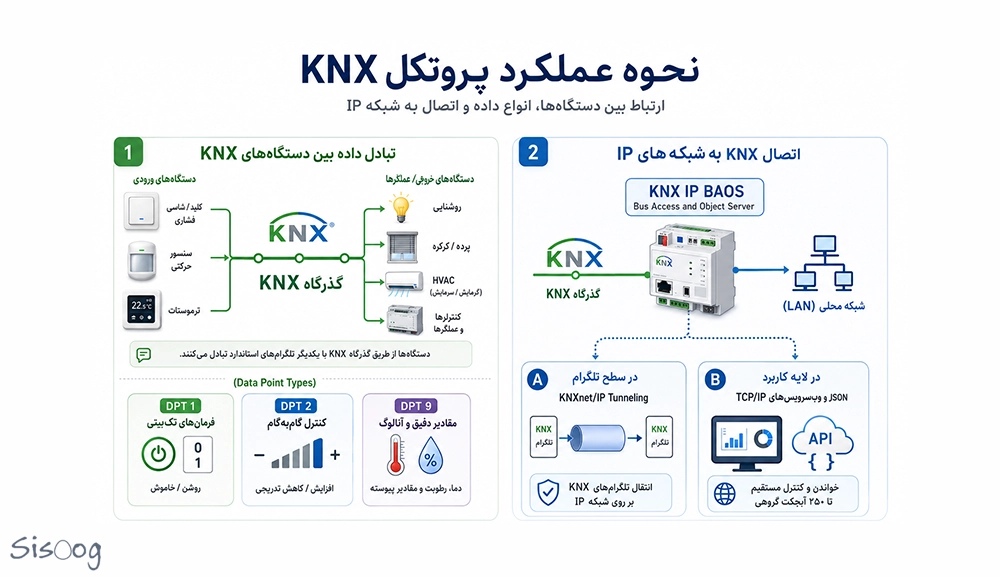

نحوه عملکرد پروتکل KNX

آیا KNX یک Open-Protocol (پروتکل غیر انحصاری) است؟

بله. KNX یک پروتکل غیر انحصاری است که با شناسه ISO/IEC 14543-3 در سطح بین‌المللی به رسمیت شناخته شده است.

غیر انحصاری بودن این پروتکل به این معناست که طراحان و مجریان پروژه‌ها به محصولات یک برند خاص محدود نیستند. انجمن KNX بیش از ۳۴۰ تولیدکننده از ۳۷ کشور جهان را در بر می‌گیرد و تجهیزات تولیدشده توسط این شرکت‌ها می‌توانند در یک شبکه مشترک با یکدیگر کار کنند.

این تجهیزات، با وجود اینکه توسط برندهای مختلف ساخته شده‌اند، از تعامل‌پذیری کامل برخوردار هستند. به عبارت دیگر، می‌توانند داده‌ها را ارسال و دریافت کنند، پیام‌ها را به‌درستی تفسیر کنند و به آن‌ها واکنش نشان دهند، آن هم بدون نیاز به تجهیزات اضافی مانند Gateway.

معماری و مشخصات پروتکل KNX

برای آشنایی بهتر با قابلیت‌های KNX از نظر معماری ارتباطی، یک پروتکل بدون اتصال (Connectionless) است. این ویژگی به شبکه اجازه می‌دهد چندین کلاینت و سرور را به‌طور هم‌زمان در یک ساختار یکپارچه پشتیبانی کند.

برای راه‌اندازی این شبکه، دو مشخصه سخت‌افزاری اهمیت ویژه‌ای دارند:

• ولتاژ باس

تجهیزات متصل به شبکه برای عملکرد صحیح به منبع تغذیه‌ای نیاز دارند که ولتاژی در محدوده ۲۱ تا ۳۰ ولت DC را روی باس تأمین کند.

• ظرفیت زون (Zone Capacity)

در این معماری، هر زون باس (Bus Zone) می‌تواند حداکثر ۲۵۵ نود را پشتیبانی کند.

توپولوژی و آرایش سیستم باس در KNX

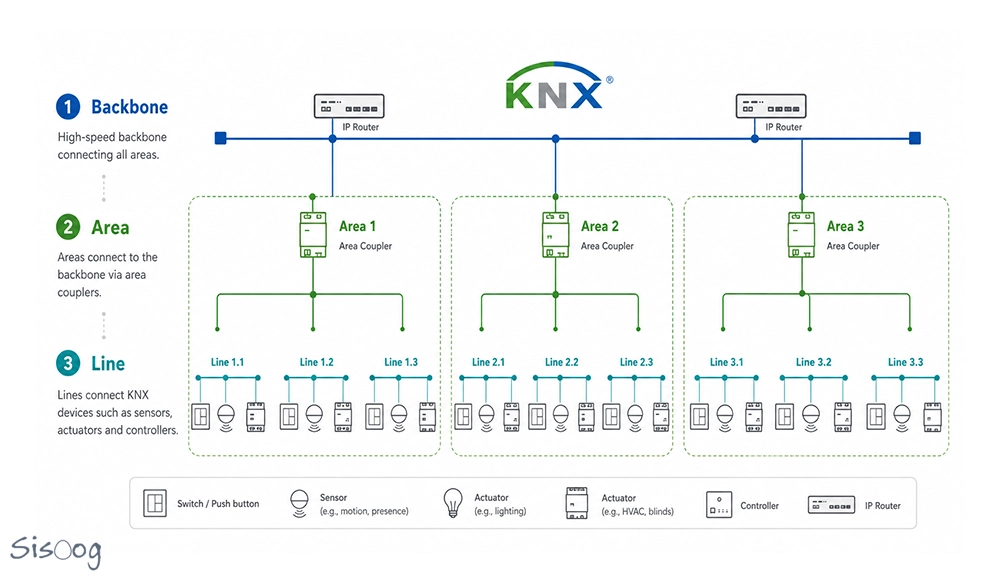

توپولوژی و آرایش سیستم باس در KNX

پروتکل KNX از یک توپولوژی درختی و سلسله‌مراتبی پشتیبانی می‌کند که مقیاس‌پذیری بالایی را برای شبکه فراهم می‌سازد. این ساختار به مهندسان اجازه می‌دهد از پروژه‌های کوچک مانند یک واحد مسکونی تا پروژه‌های بزرگ را بدون افت کیفیت ارتباط پیاده‌سازی کنند.

این شبکه از سه سطح اصلی تشکیل شده است:

• Line

کوچک‌ترین واحد شبکه است. هر خط می‌تواند به‌صورت استاندارد تا ۶۴ دستگاه مانند سنسورها و عملگرها را پشتیبانی کند. با استفاده از تکرارکننده‌های خط (Line Repeaters)، این تعداد در هر خط تا ۲۵۵ دستگاه نیز قابل افزایش است.

• Area

از اتصال حداکثر ۱۵ خط از طریق دستگاه‌هایی به نام Line Coupler تشکیل می‌شود.

• Backbone

در بالاترین سطح، حداکثر ۱۵ ناحیه از طریق یک Backbone (معمولاً بر بستر IP یا لینک‌های پرسرعت) به یکدیگر متصل می‌شوند.

با این توپولوژی قدرتمند، یک شبکه یکپارچه KNX می‌تواند بیش از ۵۰,۰۰۰ دستگاه هوشمند را به صورت همزمان و بدون تداخل مدیریت کند.

دستگاه‌های KNX چگونه با یکدیگر ارتباط برقرار می‌کنند؟

برای اینکه سنسورها و عملگرهای KNX بتوانند داده‌ها را به‌درستی تبادل کنند، از قالب‌های استانداردی به نام انواع نقاط داده (Data Point Types یا DPT) استفاده می‌شود. برخی از مهم‌ترین آن‌ها عبارت‌اند از:

• DPT 1 (فرمان‌های تک‌بیتی):

برای ارسال فرمان‌های ساده و باینری مانند روشن و خاموش کردن تجهیزات

• DPT 2 (کنترل پیوسته):

داده‌های ۲ بیتی که برای کنترل پیوسته، مانند افزایش یا کاهش تدریجی شدت نور، استفاده می‌شوند.

• DPT 9 (مقادیر دقیق و آنالوگ):

داده‌های ۱۶ بیتی ممیز شناور که برای انتقال مقادیر پیوسته مانند دما، رطوبت و سایر داده‌های سنسورها به کار می‌روند.

اتصال گذرگاه KNX به شبکه‌های آی‌پی (Integration with IP Networks)

امروزه اتصال لایه فیلد به دنیای IT به یک ضرورت تبدیل شده است. برای این منظور از ماژول‌های رابطی مانند KNX IP BAOS (مخفف Bus Access and Object Server) استفاده می‌شود.

این تجهیزات امکان اتصال شبکه KNX به شبکه‌های محلی (LAN) را به دو روش فراهم می‌کنند:

• شبکه محلی در سطح تلگرام:

انتقال مستقیم فریم‌های KNX از طریق مکانیزم KNXnet/IP Tunneling

• شبکه محلی در سطح لایه کاربرد:

در این روش، نرم‌افزارهای مدیریتی می‌توانند تا ۲۵۰ آبجکت گروهی را مستقیماً از طریق پروتکل‌های باینری مبتنی بر TCP/IP یا حتی وب‌سرویس‌های JSON بخوانند و کنترل کنند.

این قابلیت، توسعه نرم‌افزارها و سامانه‌های مدیریت ساختمان را بسیار ساده‌تر می‌کند.

حفاظت از داده‌ها در KNX با KNX Secure

استاندارد KNX Secure با ارائه قابلیت‌های امنیتی پیشرفته، از داده‌ها در برابر دسترسی‌های غیرمجاز محافظت می‌کند و یکپارچگی پیام‌های ارسالی را تضمین می‌نماید. این فناوری از رمزنگاری سرتاسری یا End-to-End Encryption بهره می‌برد و بر اساس استاندارد ISO 18033-3 از الگوریتم قدرتمند AES 128 CCM استفاده می‌کند.

این استاندارد در دو لایه اصلی پیاده‌سازی می‌شود:

• امنیت داده‌ها:

این مکانیزم فقط بخش داده‌های مفید تلگرام‌ها را رمزنگاری می‌کند. در نتیجه، حتی در صورت رهگیری پیام‌ها، محتوای آن‌ها قابل خواندن یا تغییر نخواهد بود. این لایه برای تضمین یکپارچگی داده‌ها از کدهای تأیید هویت پیام یا MAC که با الگوریتم AES تولید می‌شوند، استفاده می‌کند. همچنین با استفاده از شماره‌های توالی ۶ بایتی و بررسی تازگی پیام‌ها، از سیستم در برابر حملات تکراری (Replay Attacks) محافظت می‌کند.

• امنیت شبکه:

این لایه برای انتقال امن تلگرام‌های KNX در بستر شبکه‌های IP به کار می‌رود. در این روش، بدون تغییر در ساختار فریم‌ها و سرویس‌های اصلی KNXnet/IP، داده‌ها در یک بستر امن منتقل شده و با الگوریتم AES-128 رمزنگاری می‌شوند. از این قابلیت هم برای مسیریابی امن در شبکه و هم برای ایجاد تونل‌های امن در ارتباطات نقطه‌به‌نقطه، به‌ویژه در زمان پیکربندی سیستم، استفاده می‌شود.

✅نکته مهم برای افزایش امنیت

کاربرد پروتکل KNX در اتوماسیون و مزایای آن

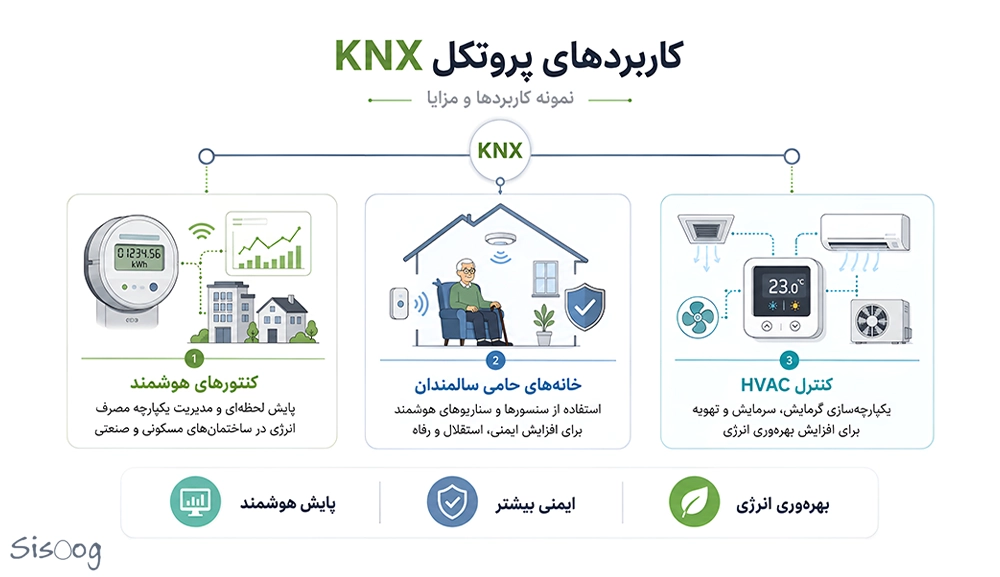

کاربرد پروتکل KNX در اتوماسیون و مزایای آن

پروتکل KNX تنها برای روشن و خاموش کردن چند لامپ طراحی نشده است، بلکه یک سیستم جامع برای اتوماسیون ساختمان به شمار می‌رود. برخی از مهم‌ترین کاربردهای این استاندارد عبارت‌اند از:

• کنترل سیستم‌های تهویه مطبوع (HVAC):
  یکپارچه‌سازی سیستم‌های گرمایش، سرمایش و تهویه برای افزایش بهره‌وری انرژی
• خانه‌های حامی سالمندان (Ambient Assisted Living):
  استفاده از سنسورها و سناریوهای هوشمند برای افزایش استقلال، ایمنی و رفاه سالمندان و افراد توان‌خواه در محیط خانه
• کنتورهای هوشمند:
  مانیتور لحظه‌ای و مدیریت یکپارچه مصرف انرژی در ساختمان‌های مسکونی و صنعتی

مقایسه KNX با دیگر پروتکل‌های هوشمندسازی

در پروژه‌های بزرگ اتوماسیون ساختمان، قرار نیست یک پروتکل جایگزین پروتکل دیگری شود. بلکه برای ایجاد یک سیستم مدیریت ساختمان یکپارچه، این پروتکل‌ها از طریق Gateway به شبکه KNX تبدیل می‌شوند تا از سیم‌کشی‌های موازی و استفاده از رابط‌ های کاربری تکراری جلوگیری شود.

تفاوت BACnet و KNX چیست؟

پروتکل BACnet معمولاً در لایه‌های مدیریتی و کنترل ساختمان استفاده می‌شود. برای اتصال این پروتکل به شبکه KNX، از Gatewayهای سخت‌افزاری مستقل از سازنده استفاده می‌شود.

در پروژه‌های استاندارد، تجهیزاتی مانند کنترلرهای WAGO که از رابط BACnet و KNX/TP1 پشتیبانی می‌کنند، این وظیفه را بر عهده دارند. این Gatewayها امکان اتصال سیستم‌های مبتنی بر BACnet را، صرف‌نظر از شرکت سازنده، به لایه فیلد KNX فراهم می‌کنند.

تفاوت پروتکل KNX و Modbus چیست؟

Modbus یکی از پروتکل‌های پرکاربرد صنعتی در لایه تجهیزات تأسیساتی است. این پروتکل برخلاف معماری توزیع‌شده و بدون اتصال KNX، از ساختار Master/Slave پیروی می‌کند.

برای ارتباط بین این دو پروتکل، از درگاه‌های واسط استفاده می‌شود که می‌توانند در نقش Master یا Slave عمل کنند. وظیفه اصلی این درگاه‌ها، آدرس‌دهی (Mapping) داده‌های رجیسترهای Modbus به آبجکت‌های ارتباطی و کدهای استاندارد DPT در KNX است.

به عنوان مثال، برای مانیتورینگ سیستم‌های UPS از درگاه‌هایی مانند Generex Modbus RTU و برای اتصال به تجهیزات اندازه‌گیری نیز از کنترلرهای دارای رابط سریال RS485 استفاده می‌شود.

مقایسه پروتکل‌های KNX و Zigbee

پروتکل Zigbee یک پروتکل ارتباطی بی‌سیم در حوزه اتوماسیون است. در حالی که لایه فیلد KNX عمدتاً بر بستر سیمی استوار است، برای یکپارچه‌سازی دستگاه‌های بی‌سیم Zigbee با شبکه KNX از درگاه‌های اختصاصی مانند KNX Gateway for Tuya Zigbee استفاده می‌شود.

این درگاه به‌عنوان یک واسط سخت‌افزاری و نرم‌افزاری عمل کرده و ارتباط دوطرفه بین دستگاه‌های KNX و اکوسیستم Zigbee شرکت Tuya را فراهم می‌کند.

با استفاده از این روش، امکان کنترل تجهیزات KNX از طریق اپلیکیشن‌های هوشمند مانند Tuya Smart فراهم می‌شود و همچنین امکان مدیریت به‌روزرسانی فِرم‌ور (OTA) تجهیزات به‌صورت از راه دور فراهم می‌شود.

جدول مقایسه‌ای پروتکل‌ها در شبکه ساختمان

نقش نرم‌افزار ETS در راه‌اندازی و پیکربندی KNX

برای برنامه‌ریزی و پیکربندی شبکه KNX، باید با نرم‌افزار ETS یا Engineering Tool Software آشنا باشید. تمامی مراحل پیکربندی شبکه، از اختصاص آدرس فیزیکی به دستگاه‌ها تا تعریف آدرس‌های گروهی برای برقراری ارتباط بین آن‌ها، در این نرم‌افزار انجام می‌شود.

امروزه برای افزایش سرعت و ساده‌تر شدن فرآیند طراحی و راه‌اندازی، افزونه‌هایی با نام ETS Apps در دسترس هستند. این افزونه‌ها قابلیت‌های نرم‌افزار ETS را گسترش می‌دهند و به مهندسان KNX کمک می‌کنند پروژه‌های اتوماسیون را سریع‌تر و با شفافیت بیشتری راه‌اندازی، پیکربندی و عیب‌یابی کنند.

آیا پروتکل KNX قدیمی شده است؟

با ظهور فناوری‌های بی‌سیم جدید، ممکن است این سؤال مطرح شود که آیا KNX یک فناوری قدیمی محسوب می‌شود؟ پاسخ قطعا خیر است.

این استاندارد در طول زمان خود را با فناوری‌های مدرن، از جمله رایانش ابری، سازگار کرده است. امروزه نرم‌افزارهای کنترل KNX برای گوشی‌های هوشمند و تبلت‌ها (مانند iPhone و iPad) به‌طور کامل در دسترس هستند.

علاوه بر این، با استفاده از سرورهای چندپروتکلی مانند NOMOS Box که از حداکثر ۲۵ پروتکل مختلف پشتیبانی می‌کند، می‌توان شبکه KNX ساختمان را به سرویس‌ها و پلتفرم‌های مختلف متصل کرد. این قابلیت امکان ارسال هوشمند آلارم‌ها و رویدادهای ساختمان را برای کاربران فراهم می‌کند.

اینترنت اشیا و مدیریت انرژی با KNX IoT

برای موفقیت در گذار انرژی (Energy Transition)، سیستم مدیریت انرژی خانگی و سیستم اتوماسیون ساختمان باید به‌صورت یکپارچه با یکدیگر عمل کنند. در نسل جدید ساختمان‌های هوشمند، پروتکل KNX کلاسیک و استاندارد KNX IoT می‌توانند در کنار هم و به‌صورت هماهنگ مورد استفاده قرار گیرند.

در این معماری یکپارچه:

• ارتباطات رویدادمحور (Event-driven): برای ارسال فرمان‌ها و ارتباطات مبتنی بر رویداد، همچنان می‌توان از شبکه KNX کلاسیک استفاده کرد.
• تبادل پارامترهای دستگاه‌ها: تبادل اطلاعات و پارامترهای دستگاه‌ها در شبکه می‌تواند از طریق رابط KNX IoT Point API انجام شود.

این رویکرد به‌ویژه برای یکپارچه‌سازی تجهیزات پیشرفته مدیریت انرژی، مانند ایستگاه‌های شارژ خودروهای برقی، باتری‌های ذخیره‌ساز انرژی و کنترل‌باکس‌ها (Control Boxes)، کاربرد دارد. در نتیجه، امکان مدیریت مؤثرتر بارهای مصرفی در خانه‌ها و ساختمان‌های هوشمند فراهم می‌شود.

بررسی مزایا و چالش‌های پیاده‌سازی KNX

پیاده‌سازی استاندارد KNX در پروژه‌های اتوماسیون ساختمان می‌تواند تأثیر قابل‌توجهی بر بهره‌برداری و مدیریت تأسیسات داشته باشد. با بررسی مستندات فنی و تجربیات اجرایی، می‌توان نقاط قوت و چالش‌های این سیستم را به‌صورت شفاف شناسایی کرد. در ادامه، مهم‌ترین مزایا و محدودیت‌های KNX را بررسی می‌کنیم.

مزایای کلیدی سیستم

استفاده از KNX مزایای متعددی را در طول عمر ساختمان به همراه دارد:

• کاهش چشمگیر مصرف انرژی
  پیاده‌سازی یک سیستم کنترل یکپارچه مبتنی بر KNX می‌تواند مصرف انرژی را تا ۵۰ درصد کاهش دهد. همچنین استفاده از کنترل‌کننده‌های مستقل اتاق و سیستم‌های کنترل تهویه، امکان صرفه‌جویی ۵۰ تا ۶۰ درصدی در مصرف انرژی را فراهم می‌کند.
• پایداری بالا به‌دلیل معماری غیرمتمرکز
  KNX از ساختار غیرمتمرکز استفاده می‌کند و به یک واحد پردازش مرکزی وابسته نیست. به همین دلیل، خرابی یک دستگاه باعث از کار افتادن کل سیستم نمی‌شود و سایر تجهیزات به فعالیت خود ادامه می‌دهند.
• تعامل‌پذیری و تنوع تجهیزات
  تجهیزات KNX با محصولات سازندگان مختلف سازگاری کامل دارند. این موضوع به طراحان و مجریان اجازه می‌دهد تجهیزات مورد نیاز خود را از میان بیش از ۷۰۰۰ محصول تأییدشده KNX انتخاب کنند.
• کاهش پیچیدگی در پروژه‌های بزرگ
  در پروژه‌هایی با نیازهای کنترلی متنوع، استفاده از یک سیستم باس (Bus) معمولاً نسبت به تأسیسات سنتی هزینه کمتری دارد و اجرای آن نیز ساده‌تر است.
• نرم‌افزار مهندسی یکپارچه
  تمامی تجهیزات تأییدشده KNX، صرف‌نظر از شرکت سازنده، از طریق یک نرم‌افزار واحد به نام ETS طراحی، پیکربندی و راه‌اندازی می‌شوند.

چالش‌های پیاده‌سازی KNX

در کنار مزایای متعدد، اجرای پروژه‌های مبتنی بر KNX با برخی چالش‌ها نیز همراه است:

• هزینه اولیه نصب:
  در نگاه اول، سیستم‌های مبتنی بر Bus معمولاً نسبت به تأسیسات برقی سنتی هزینه اولیه بیشتری دارند.
• چالش‌های استفاده از اترنت (Ethernet):
  استفاده از اترنت به‌عنوان بستر اصلی ارتباطی می‌تواند هزینه کابل‌کشی را افزایش دهد، زیرا هر دستگاه به اتصال شبکه اختصاصی نیاز دارد. همچنین شبکه‌سازی ماژول‌های تابلویی (DIN Rail Modules) از طریق اترنت، به تعداد زیادی سوئیچ شبکه نیاز دارد که پیاده‌سازی سیستم را بسیار زمان‌بر می‌کند. مصرف بالای انرژی این سوئیچ‌ها نیز از دیگر محدودیت‌های این روش است.
• حساسیت در مرحله پیکربندی:
  راه‌اندازی و اختصاص آدرس فیزیکی به دستگاه‌ها نیازمند دقت بالایی است. خطا در این مرحله ممکن است باعث بروز مشکلات عملکردی در آینده شود و عیب‌یابی و اصلاح آن‌ها نیز زمان زیادی نیاز داشته باشد.

سوالات متداول

۱. پروتکل KNX چیست و چه کاربردی دارد؟

پروتکل KNX یک استاندارد جهانی و باز (ISO/IEC 14543-3) برای اتوماسیون خانه و ساختمان است. این پروتکل به تجهیزات مختلف، مانند سیستم‌های روشنایی، تهویه مطبوع، تجهیزات امنیتی و کنتورهای هوشمند، امکان می‌دهد در یک شبکه یکپارچه با یکدیگر ارتباط برقرار کنند. نتیجه این یکپارچگی، مدیریت بهتر ساختمان، کاهش مصرف انرژی و افزایش آسایش کاربران است.

۲. تفاوت اصلی KNX با پروتکل Modbus چیست؟

مهم‌ترین تفاوت این دو پروتکل در معماری آن‌هاست. KNX یک شبکه توزیع‌شده و بدون اتصال (Connectionless) است که به پردازشگر مرکزی وابسته نیست. در حالی که Modbus معمولاً از ساختار Master/Slave پیروی می‌کند. برای برقراری ارتباط بین این دو پروتکل نیز از درگاه‌های واسط (Gateway) استفاده می‌شود.

۳. آیا استفاده از KNX هزینه اجرای پروژه را بالا می‌برد؟

در نگاه اول، هزینه‌های اولیه نصب و راه‌اندازی سیستم KNX ممکن است نسبت به سیم‌کشی‌های سنتی بیشتر باشد؛ اما در پروژه‌های بزرگ و پیچیده با عملکردهای متنوع، در بلندمدت می‌تواند مقرون‌به‌صرفه‌تر باشد. همچنین به‌دلیل کاهش ۵۰ تا ۶۰ درصدی مصرف انرژی، این سیستم در طول زمان بازگشت سرمایه قابل توجهی دارد.

۴. با وجود پروتکل‌های بی‌سیم جدید مانند Zigbee، آیا KNX قدیمی شده است؟

خیر. KNX به‌صورت مداوم در حال توسعه و به‌روزرسانی است. امروزه تجهیزات KNX به‌راحتی با اپلیکیشن‌های موبایل، پلتفرم‌های ابری و حتی دستیارهای صوتی یکپارچه می‌شوند. همچنین برای اتصال تجهیزات بی‌سیم (مانند اکوسیستم Tuya Zigbee) به شبکه سیمی KNX، درگاه‌های اختصاصی دوطرفه وجود دارد که این پروتکل را همیشه به‌روز نگه می‌دارد.

۵. برای برنامه‌نویسی و راه‌اندازی تجهیزات KNX از چه نرم‌افزاری استفاده می‌شود؟

تمام مراحل طراحی، پیکربندی و آدرس‌دهی فیزیکی و گروهی تجهیزات KNX، از هر برندی، به‌صورت استاندارد و از طریق یک نرم‌افزار واحد به نام ETS یا Engineering Tool Software انجام می‌شود.

۶. معماری غیرمتمرکز KNX چه مزیتی دارد؟

در شبکه KNX هیچ پردازشگر یا سرور مرکزی وجود ندارد و هوش سیستم بین تمام دستگاه‌ها توزیع شده است. مهم‌ترین مزیت این روش این است که در صورت خرابی یک قطعه مانند کلید یا سنسور، کل شبکه از کار نمی‌افتد و سایر تجهیزات بدون اختلال به کار خود ادامه می‌دهند.

۷. آیا پروتکل KNX از نظر امنیتی برای ساختمان قابل اعتماد است؟

بله، KNX با معرفی قابلیت KNX Secure، از رمزنگاری سرتاسری بر پایه الگوریتم AES-128 CCM استفاده می‌کند. این سطح از امنیت در دو لایه جداگانه پیاده‌سازی شده است: یکی برای محافظت از خود داده‌ها، و دیگری برای ایمن‌سازی انتقال آن‌ها روی شبکه. با ترکیب کدهای تأیید هویت پیام و شماره‌های توالی، سیستم به‌خوبی در برابر دسترسی‌های غیرمجاز، شنود و حملات تکرار محافظت می‌شود.

۸. استاندارد KNX IoT چیست و چه کاربردی در سیستم‌های هوشمند دارد؟

KNX IoT را می‌توان نسل بعدی این پروتکل دانست، نسلی که سیستم‌های اتوماسیون ساختمان را با فناوری اینترنت اشیا یکپارچه می‌کند و ساختمان را به دنیای گسترده‌تر IoT متصل می‌کند. با کمک رابط نرم‌افزاری KNX IoT Point API، تجهیزات پیشرفته‌ای مثل ایستگاه‌های شارژ خودروهای برقی، باتری‌های ذخیره‌ساز انرژی و کنترل‌باکس‌ها می‌توانند مستقیماً به شبکه متصل شوند. این قابلیت به مدیریت مؤثرتر بارهای مصرفی و گذار انرژی کمک می‌کند.
