جاناتان کلارک RP3A0 پیکو را بازطراحی کرد: نسخه جدید رزبری پای زیرو ۲ دبلیو

به گفته hackster

خلاصه‌ی نکات کلیدی

• ژوناتان کلارک تراشه RP3A0 موجود در رزبری پای زیرو 2 W را مهندسی معکوس کرده است.
• هدف از این پروژه، استفاده از تراشه RP3A0 در طراحی‌های برد شخصی است.

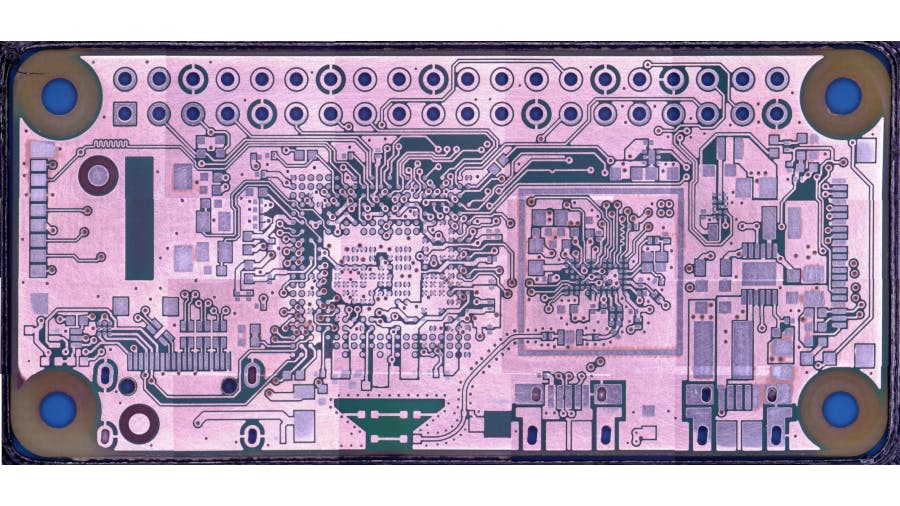

• پروژه بر اساس عکس‌برداری از لایه‌های PCB رزبری پای زیرو 2 W و طراحی مجدد آن بر اساس فرم فاکتور پیکو انجام شده است.

معرفی

ژوناتان کلارک، یک مهندس فریمور، تلاش‌های چشم‌گیری در مهندسی معکوس تراشه RP3A0 رزبری پای، موجود در کامپیوتر تک‌بردی (SBC) رزبری پای زیرو 2 W انجام داده تا این تراشه را در طراحی‌های برد خود به کار ببرد. کلارک در توضیح این پروژه می‌گوید: «این مخزن شامل تلاش‌های من برای مهندسی معکوس SoC RP3A0 از رزبری پای زیرو 2 W است تا بتوانم آن را روی PCB خودم قرار دهم. هدف نهایی من استفاده از این تراشه در پروژه دیگری است، اما فعلاً به دنبال اثبات مفهومی هستم.»

طراحی و معماری این قطعه

تلاش کلارک برای استخراج تراشه RP3A0 از رزبری پای زیرو 2 W و استفاده از آن در طراحی‌های شخصی، نیازمند دقت نظر و مهارت فنی بالایی بود. او به دلیل محدودیت فضا در طراحی‌های خود، به دنبال تراشه‌ای با رم داخلی قابل قبول بود. تصمیم به استفاده از RP3A0 که هم پردازنده و هم رم را در یک بخش جای داده بود، منجر به جداکردن این تراشه از برد اصلی و طراحی مجدد آن بر اساس فرم فاکتور رزبری پای پیکو شد.

پیکربندی و وابستگی‌ها

نتایج / اندازه‌گیری‌ها

هرچند کلارک موفق به طراحی و ساخت یک پیکو با استفاده از تراشه RP3A0 شده است، اما اعلام کرده که «این ایده آنقدرها هم عاقلانه نبود و شما احتمالا نباید آن را دنبال کنید.» او به منظور فراهم آوردن امکان پیگیری این پروژه توسط علاقمندان، تمامی اطلاعات مربوط به این پروژه را در مخزن گیت‌هاب همراه با فایل‌های پروژه Altium و کتابخانه قطعه برای تراشه منتشر کرده است.

بحث و محدودیت‌ها

این پروژه نشان‌دهنده‌ی خلاقیت و پشتکار در حوزه مهندسی و طراحی الکترونیک است، اما همچنین چالش‌ها و محدودیت‌هایی را برای تکرار و استفاده عملی فراهم می‌آورد. از جمله محدودیت‌ها، سختی لحیم‌کاری تراشه‌ و نیاز به تجهیزات پیشرفته برای مهندسی معکوس است.

• مزایا: امکان انطباق پذیری و خلاقیت در طراحی.
• محدودیت‌ها: دشواری‌های لحیم‌کاری و نبود مستندات عمومی برای تراشه.

گام‌های بعدی

پروژه مهندسی معکوس تراشه RP3A0 توسط ژوناتان کلارک، گامی بلند در درک و استفاده از تکنولوژی‌های پیشرفته در طراحی الکترونیک است. با اینکه این پروژه به دلیل پیچیدگی‌های فنی و محدودیت‌های عملی، برای همه قابل توصیه نیست، اما به عنوان نمونه‌ای از تلاش‌های نوآورانه در حوزه الکترونیک و مهندسی قابل تقدیر است. کلارک امیدوار است که این تلاش‌ها بتواند برای پروژه‌های آینده‌اش الهام‌بخش باشد.
