نسخه Plus از HAT صوتی Louder برای Raspberry Pi با ارتقا به تراشه Texas Instruments TAS5825M، توان خروجی بالاتری تا ۵۳ وات در حالت PBTL ارائه می‌دهد و در عین حال از راندمان بالاتر و عملکرد حرارتی بهبود‌یافته بهره می‌برد. این نسخه به DSP داخلی مجهز است که امکاناتی مانند اکولایزر پارامتریک ۱۵ باندی، فیلتر FIR با ۱۲۸ تپ و DRC سه‌باند را در اختیار کاربر قرار می‌دهد. این محصول در دو مدل 1X و 2X عرضه می‌شود، با تمام مدل‌های Raspberry Pi سازگار است و از طریق درایور سفارشی یکپارچه با ALSA راه‌اندازی می‌شود.

Louder Raspberry Hat Plus

پس از معرفی «Louder Raspberry Pi» به‌عنوان یک مدیاسنتر متن‌باز مبتنی بر HAT صوتی Louder با آمپلی‌فایر 25W مدل TAS5805M (Class-D)، اکنون توسعه‌دهنده نسخه جدید «Louder Raspberry Hat Plus» را عرضه کرده است. این نسخه با ارتقا از TAS5805M به TAS5825M قدرتمندتر، توان خروجی بالاتر تا 53W در حالت تک‌کاناله پل-اتصال موازی (PBTL) را ممکن می‌کند و همزمان راندمان و عملکرد حرارتی بهتری ارائه می‌دهد.

Louder Raspberry Hat Plus با تمام مدل‌های Raspberry Pi سازگار است و در دو گونه 1X و 2X عرضه می‌شود. مدل 1X تا 2×32W روی بار 8Ω یا 2×45W روی 4Ω خروجی می‌دهد. مدل 2X علاوه بر 2×32W، یک کانال ساب‌ووفر اختصاصی 53W فراهم می‌کند و حالت پل (Bridge) برای خروجی مونو بالاتر نیز در دسترس است.

برد همچنین یک پردازنده پردازش سیگنال دیجیتال (DSP) داخلی دارد که برای هر کانال اکولایزر پارامتریک (Parametric EQ) 15 باندی، فیلتر FIR با 128 تپ، فشرده‌سازی دامنه دینامیکی (Dynamic Range Compression – DRC) سه‌باند، کراس‌اور LF/HF قابل‌انتخاب، کنترل دیجیتال ولوم و گین همراه با 32 پله گین آنالوگ، طرح‌های مدولاسیون قابل‌انتخاب، فرکانس کلیدزنی قابل‌تنظیم تا 768kHz، و پایش سخت‌افزاری خطا برای شرایط اضافه‌جریان، دمایی و منبع تغذیه را ارائه می‌کند. تغذیه برد از ورودی خارجی 7V تا 26V (حداکثر 28V) انجام می‌شود و رگولاتور کاهنده روی‌برد، 5V موردنیاز Raspberry Pi را تامین می‌کند. موارد استفاده شامل سیستم‌های صوتی DIY، خانه هوشمند و محصولات صوتی امبدد است.

مشخصات Louder Raspberry Hat Plus

مشخصه	جزئیات	توضیحات
سازگاری	Raspberry Pi 2, 3, 4, 5, Zero و به‌صورت بالقوه همه مدل‌های دارای هدر 40 پین	نصب مستقیم روی هدر 40 پین
سخت‌افزار صوتی	DAC/Amp مبتنی بر Texas Instruments TAS5825M با ورودی I2S و آمپلی‌فایر Class-D	پیکربندی 1× (استریو) یا 2× (۲.۱ کاناله)
توان خروجی (۲۰V، ۱٪ THD+N)	2×32W روی 8Ω؛ 2×45W روی 4Ω	حالت PBTL برای مونو پرتوان
توان ساب‌ووفر (فقط مدل 2X)	1×53W روی 4Ω در حالت PBTL	به‌همراه 2×32W روی 8Ω
قابلیت‌های DSP	کنترل دیجیتال ولوم/گین، 32 پله گین آنالوگ	تنظیم دقیق بهره
EQ کانالی	اکولایزر پارامتریک (Parametric EQ) 15 باندی برای هر کانال	تنظیم پاسخ فرکانسی
فیلترینگ	فیلتر FIR با 128 تپ	تصحیح خطی‌سازی و اتاق
پویاسازی	3-band DRC، AGL	کنترل پیک و رنج دینامیکی
قابلیت‌های هوشمند	Smart Excursion، Smart Thermal، Smart Bass، SmartEQ	حفاظت/بهینه‌سازی پیشرفته
مدولاسیون و سوئیچینگ	طرح‌های مدولاسیون قابل‌انتخاب؛ فرکانس کلیدزنی تا 768kHz	بهینه‌سازی نویز و راندمان
رابط‌های 40 پین	I2S برای صوت (Clocks: GPIO 18, 19؛ Data: GPIO 19)	یکپارچه با مسیرهای استاندارد Pi
کنترل و پیکربندی	I2C برای ولوم دیجیتال، گین و تنظیمات DSP (آدرس‌ها: 0x4c – 0x4f)	ارتباط کم‌پایه و پایدار
گیرنده IR	گیرنده مادون‌قرمز مجتمع متصل به GPIO 17	ورودی IR از GPIO 17 (فقط مدل 1X)
تغذیه	7V تا 26V DC (حداکثر 28V)	ورودی از آداپتور خارجی
رگولاتور روی‌برد	رگولاتور buck برای 5V تا 3A (جهت Raspberry Pi)	تامین مطمئن 5V بورد پایه
پایش خطا	حفاظت اضافه‌جریان، خطای DC، کم/بیش‌ولتاژی PVDD، هشدار حرارتی ۴ سطحی	ایمنی و اطمینان عملیاتی
ابعاد	65 × 56 × 20 میلی‌متر	فرم‌فکتور فشرده

برد با توان‌های 2×32W (8Ω) یا 2×45W (4Ω) برای استریو تمیز و همچنین 53W تک‌کاناله در حالت PBTL، طیف وسیعی از سناریوهای اسپیکر خانگی تا پروژه‌های تعبیه‌شده را پوشش می‌دهد. وجود DSP داخلی با EQ پارامتریک و FIR، امکان کالیبراسیون دقیق اتاق و بلندگو و همچنین محافظت‌های حرارتی/جریانی را بدون نیاز به سخت‌افزار جانبی فراهم می‌کند.

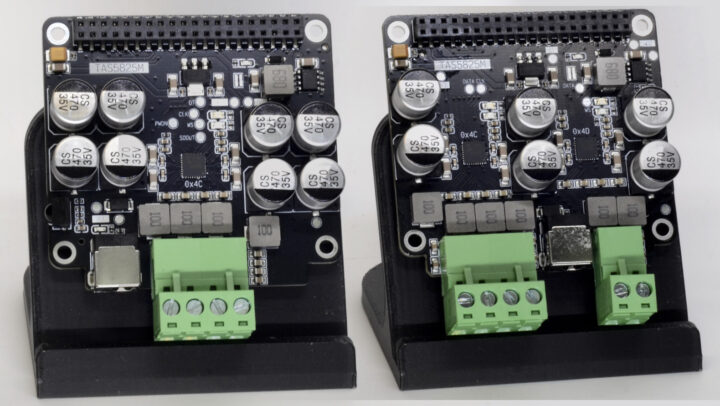

1X-Plus-model-Left-2X-Plus-model-Right-720x406

مدل 1X Plus (چپ) و مدل 2X Plus (راست)

نصب درایور، راه‌اندازی نرم‌افزاری و سازگاری پلتفرمی

به‌دلیل عدم پشتیبانی Raspberry Pi OS به‌صورت پیش‌فرض از TI TAS5825M DAC+AMP، باید درایور سفارشی پروژه را نصب کنید. مخزن پروژه علاوه بر درایور، شماتیک‌های PCB و راهنمای کامل راه‌اندازی نرم‌افزار برای فعال‌سازی و پیکربندی برد را نیز ارائه می‌دهد.

این فرایند معمولاً حدود پنج دقیقه زمان می‌برد و با یک بار ریبوت، کنترل کامل از طریق ALSA روی سطح ولوم و قابلیت‌های DSP سخت‌افزاری فعال می‌شود. برای گیرنده مادون‌قرمز، کافی است یک خط GPIO overlay مشخص را به فایل config.txt اضافه کنید. پس از فعال‌شدن درایور، برد با پلتفرم‌های محبوب صوتی مانند Volumio، Moode Audio و Logitech Media Server (LMS) کاملاً سازگار است. اطلاعات بیشتر در صفحه داکیومنت روی Hackaday در دسترس است.

مقایسه با محصولات پیشین Sonocotta

پیش‌تر درباره Sonocotta’s HiFi-Amped نیز نوشته بودیم؛ بردی با دو PCM5100 DAC و دو آمپلی‌فایر TPA3110D2 Class-D برای خروجی استریو. همچنین Sonocotta مدیاسنتر فشرده دیگری به‌نام ESParagus Media Center را بر پایه ESP32 و یک آمپلی‌فایر Class-D طراحی کرده است.

قیمت، عرضه و لوازم جانبی

Louder Raspberry Hat Plus اکنون در Tindie عرضه شده است: قیمت مدل 1X از 25 دلار و مدل 2X از 30 دلار آغاز می‌شود. Sonocotta افزونه‌های اختیاری نیز ارائه می‌کند؛ از جمله HAT‌های نمایشگر OLED و TFT برای نمایش تصویر آلبوم، سطح ولوم و اطلاعات ترک. یک آداپتور توان 65W نیز از همان فروشگاه قابل تهیه است. Sonocotta اشاره کرده که برد در Elecrow هم در دسترس است، اما فعلاً فهرست نشده؛ احتمالاً به‌دلیل تعطیلات Lunar New Year در چین.
