معرفی ماژول PICOT536 و برد EMT536 با تراشه Allwinner T536

به گفته CNX Software – Embedded Systems News

معرفی SoM و SBC جدید Boardcon بر پایه تراشه Allwinner T536

در آوریل سال گذشته، Allwinner تراشه SoC مدل T536 را روانه بازار کرد و از آن زمان شرکت‌هایی مانند MYiR Tech و Forlinx، ماژول‌های SoM و کامپیوترهای تک‌بردی (SBC) مبتنی بر آن را معرفی کردند. جدیدترین شرکتی که به این جمع پیوسته، Boardcon است که اخیراً PICOT536 SoM و EMT536 SBC را برای کاربردهای HMI صنعتی، بینایی ماشین، رباتیک و سایر پردازش‌های لبه (Edge Computing) عرضه کرده است.

جهت یادآوری، تراشه Allwinner T536 دارای یک پردازنده چهار هسته‌ای ARM Cortex-A55، کمک‌پردازنده‌های RISC-V مدل XuanTie E907 و E902 و یک NPU با توان 2 TOPS برای هوش مصنوعی لبه است. این ماژول با حداکثر 8 گیگابایت حافظه LPDDR4/LPDDR4X، تا 64 گیگابایت حافظه فلش eMMC، ماژول اختیاری وای‌فای 6 و بلوتوث 5.4 و یک کانکتور لبه 314 پین MXM عرضه می‌شود که درگاه‌های ورودی/خروجی متنوعی مانند MIPI DSI و LVDS، ورودی‌های دوربین، ورودی و خروجی صدا، گیگابیت اترنت، PCIe و USB 3.0 را در اختیار کاربر قرار می‌دهد.

سیستم روی ماژول PICOT536

مشخصات فنی ماژول PICOT536:

• تراشه (SoC): Allwinner T536
• پردازنده: چهار هسته‌ای ARM Cortex-A55 با فرکانس تا 1.6 گیگاهرتز، هسته RISC-V XuanTie E907 با فرکانس تا 600 مگاهرتز و هسته RISC-V XuanTie E902 با فرکانس تا 200 مگاهرتز
• واحد پردازش ویدیو (VPU): رمزگشایی ویدیو تا 4K @ 15fps (MJPEG) یا 1080p @ 60fps (JPEG)؛ رمزگذاری ویدیو تا 4K @ 25fps (H.264)
• واحد پردازش عصبی (NPU): شتاب‌دهنده هوش مصنوعی با توان 2 TOPS با پشتیبانی از فرمت‌های INT8، UINT8 و INT16
• حافظه سیستم: 2 گیگابایت، 4 گیگابایت یا 8 گیگابایت LPDDR4/LPDDR4X با قابلیت Inline ECC
• ذخیره‌سازی: 8 گیگابایت، 16 گیگابایت، 32 گیگابایت یا 64 گیگابایت حافظه فلش eMMC
• اتصالات بی‌سیم: ماژول اختیاری روی برد شامل وای‌فای 6 (802.11a/b/g/n/ac/ax) و بلوتوث 5.4 از طریق ماژول VS6621S80
• رابط اتصال: کانکتور لبه 314 پین MXM 3.0
• نمایشگر: LVDS و MIPI DSI
• دوربین: 2x 4-lane یا 4x 2-lane MIPI CSI
• شبکه: دو عدد رابط EPHY
• درگاه‌های USB:
  • 4 پورت USB 2.0 Host
  • 1 پورت USB 2.0 OTG
  • 1 رابط اشتراکی USB 3.0 / PCIe 2.1
• سایر ورودی/خروجی‌ها: 11 عدد UART، پورت دیباگ، اسلات SD، رابط‌های PWM، I2C، SPI، ورودی/خروجی صدا، 17 کانال GPADC و 1 کانال LRADC
• ابعاد: 82 در 50 میلی‌متر (PCB هشت لایه)
• محدوده دمای کاری: تجاری (0 تا 70+ درجه) یا صنعتی (40- تا 85+ درجه سانتی‌گراد)

در بخش نرم‌افزار، Boardcon یک محیط Buildroot را به همراه لینوکس کرنل 5.15.147 و U-Boot 2023.04 (با قابلیت بوت از eMMC و دانلود فریمور از طریق USB OTG) ارائه می‌دهد. این شرکت استفاده از سیستم‌عامل Ubuntu 22.04 را برای توسعه توصیه کرده و ابزارهایی مانند SecureCRT، ADB و PhoenixSuite را فراهم کرده است. پشته نرم‌افزاری شامل درایور برای eMMC 5.1، USB، اترنت، صدا، نمایشگر و رابط‌های صنعتی نظیر CAN، RS485 و ADC است، همچنین از تجهیزات جانبی نظیر ماژول‌های وای‌فای و بلوتوث، مودم 4G LTE از طریق mPCIe و حافظه‌های ذخیره‌سازی NVMe SSD پشتیبانی می‌شود.

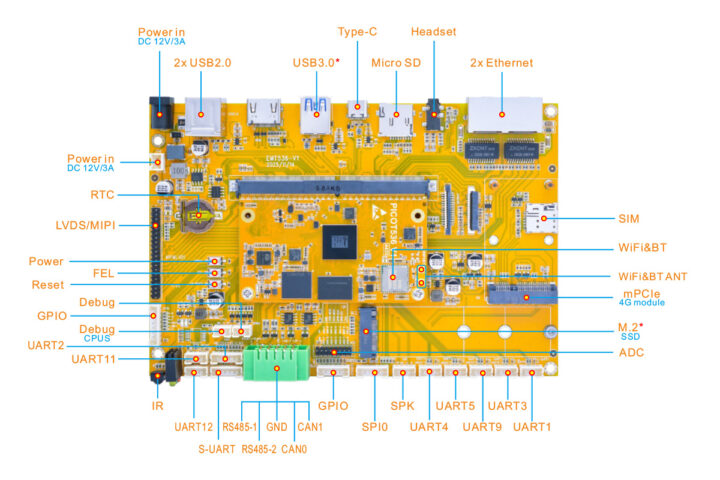

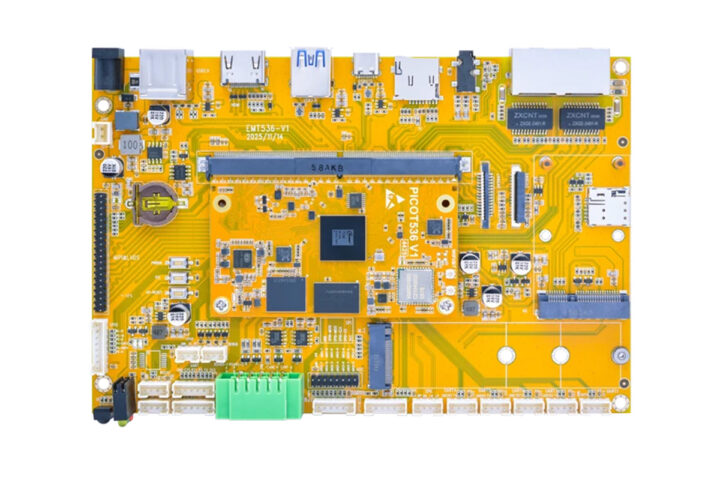

برد توسعه Boardcon EMT536

مشخصات فنی برد توسعه EMT536

• ماژول SoM: ماژول Boardcon PICOT536 مطابق با توضیحات بالا شامل Allwinner T536 SoC، حداکثر 8 گیگابایت رم و تا 64 گیگابایت حافظه eMMC
• ذخیره‌سازی:
  • اسلات کارت حافظه MicroSD
  • سوکت M.2 برای درایوهای NVMe SSD
• نمایشگر:
  • LVDS تا رزولوشن 1920×1080 @ 60fps
  • MIPI DSI تا رزولوشن 1920×1200 @ 45fps
  • در هر لحظه فقط از یکی از این خروجی‌ها می‌توان استفاده کرد.
• دوربین: ورودی MIPI CSI با پشتیبانی از سنسور OV5640
• صدا:
  • جک 3.5 میلی‌متری هدست (ورودی/خروجی)
  • هدر خروجی بلندگو
• شبکه و اتصالات:
  • 2 پورت گیگابیت اترنت RJ45
  • اسلات mPCIe و سوکت سیم‌کارت برای مودم 4G LTE (اشتراکی با USB 3.0)
  • 1T1R وای‌فای 6 و بلوتوث 5.4 (از طریق ماژول VS6621S80 مبتنی بر SWT6621)
• درگاه‌های USB:
  • 1 پورت USB 3.0 host (اشتراکی با اسلات mPCIe)
  • 2 پورت USB 2.0 host
  • 1 پورت USB Type-C (با قابلیت OTG/ADB و سوییچ به حالت host)
• ارتباطات سریال: هدرهای UART (9 عدد)، RS485 (2 عدد) و CAN (2 عدد)
• توسعه:
  • سوکت M.2 M-Key برای حافظه‌های NVMe SSD (سایزهای 2242، 2260، 2280)
  • اسلات mPCIe برای ماژول 4G LTE
  • 2 عدد هدر GPIO
  • 1 عدد هدر ADC
• دیباگ: پورت سریال استاندارد دیباگ و پردازنده‌های دیباگ E902
• سایر امکانات:
  • دکمه‌های Power، Reset و FEL
  • ماژول RTC به همراه باتری سکه‌ای
• منبع تغذیه: ورودی 12 ولت (3A) از طریق جک DC و کانکتور نوع box
• ابعاد: 180 در 120 میلی‌متر
• محدوده دمایی: ‎0°C تا ‎+70°C

با بررسی مشخصات فنی، متوجه می‌شویم که برخی از قابلیت‌ها مانند USB 3.0، رابط‌های نمایشگر و PCIe به‌صورت اشتراکی (Multiplexed) طراحی شده‌اند؛ به این معنی که در هر لحظه تنها می‌توان از یکی از آن‌ها استفاده کرد. این سبک طراحی در کامپیوترهای تک‌بردی (SBC) قبلی این شرکت، نظیر برد لینوکسی Boardcon EM3566 نیز وجود داشت، با این تفاوت که در آن مدل از تراشه (SoC) ساخت شرکت Rockchip استفاده شده بود.
