نمایشگر لمسی ۴٫۳ اینچی دارای یک ماژول با ترکیب ESP32-P4 و ESP32-C6 بوده و از دوربین و بلندگو پشتیبانی میکند.
به گفته cnx software:
ویژگیهای کلیدی
- بر پایه ماژولهای ESP32-P4 و ESP32-C6 با تواناییهای بالای پردازش و ارتباطی.
- دارای نمایشگر لمسی 4.3 اینچی، پورتهای USB-C و امکان وصل دوربین خارجی.
- تجهیزات امنیتی کامل شامل بوت ایمن، رمزنگاری فلش و سختافزاری و جداسازی دسترسیها.
معرفی و توضیحات کلی
برد توسعهی JC4880P433 که بهتازگی عرضه شده، حول ماژول GUITION JC-ESP32P4-M3-C6 طراحی شده است. این برد با امکانات گستردهی ارتباطی و امنیتی خود، برای پروژههای HMI که امنیت و قابلیت اتصال بالایی نیاز دارند، ایدهآل است.
مشخصات فنی
| قسمت | مشخصات | توضیحات |
|---|---|---|
| ماژول اصلی | GUITION JC-ESP32P4-M3-C6 | — |
| CPU | دو هستهای RISC-V HP و RISC-V LP | تا 400 و 40 مگاهرتز |
| حافظه | 768 KB L2، 32 KB LP SRAM، 8 KB TCM | — |
| ذخیره سازی | 16MB NOR flash، 128 KB HP ROM، 16 KB LP ROM | — |
| GPU و VPU | PPA، پشتیبانی از کدکهای H.264 و JPEG | — |
| اتصالات بیسیم | WiFi 6 بر اساس ESP32-C6، بلوتوث 5، Zigbee/Thread | — |
| ابعاد | 27 x 27 x 3.4mm (ماژول)، 114.4 x 66.8 mm (برد) | — |
| نمایشگر | 4.3-inch 480×800 IPS لمسی خازنی | اتصال via MIPI-DSI |
| دوربین | اتصال ماژول دوربین از طریق کانکتور MIPI CSI | — |
| صدا | کانکتور میکروفون و بلندگو | — |
| USB | 2x USB Type-C | — |
| سریال | کانکتور 4 پین UART و RS-485 | — |

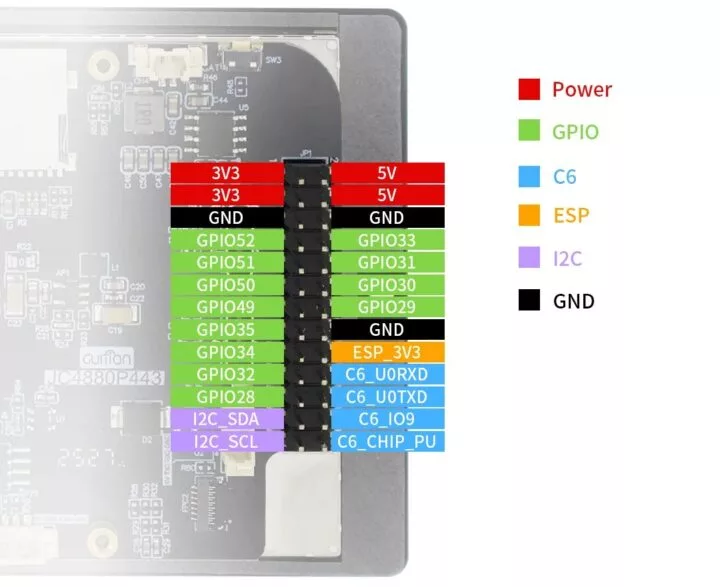

| گسترش | سردرگاه GPIO 26 پین | پشتیبانی از I2C، SPI، PWM، و غیره |
| امنیت | مدیریت کلید سختافزاری، دستگاه امضای دیجیتال | — |
| مدیریت توان | 5V از طریق USB-C، رابط باتری لیتیومی | — |
بازخورد و توسعه
برد JC4880P433 با فریمورک ESP-IDF سازگار است و برای برنامههای کاربردی HMI میتوان از فریمورکهای GUI مثل SquareLine Studio و LVGL استفاده کرد. از آنجایی که این برد و برد مشابه JC1060P470C در داکیومنت GUITION Designer ثبت نشدهاند، اطلاعات بیشتری از آنها در لیست AliExpress یافت نشد.
خرید و دسترسی
برد توسعهی JC4880P433 در فروشگاه AliExpress به قیمت 31.96 دلار موجود است که هزینه ارسال را شامل میشود اما مالیاتهای احتمالی شامل آن نمیشود.
