به گفته CNX Software – Embedded Systems News
کمپانی DFRobot یک نمایشگر AMOLED منعطف ۶.۶۷ اینچی با رزولوشن ۲۴۰۰×۱۰۸۰ معرفی کرده است که برای استفاده آسان با کامپیوترهای تک-برد مانند Raspberry Pi و LattePanda طراحی شده است. در حالی که نمایشگرهای منعطف در گوشیهای هوشمند رایج هستند، اتصال آنها به SBCها دشوار است؛ به همین دلیل DFRobot یک درایور برد اختصاصی MIPI-to-HDMI را برای سازگاری Plug-and-Play با طیف وسیعی از پلتفرمها به آن اضافه کرده است.
این پنل تنها ۱.۲ میلیمتر ضخامت دارد و قابلیت خم شدن آن، طراحیهای منحنی و محدود از نظر فضا را ممکن میسازد، در حالی که روشنایی ۴۵۰ cd/m² و ۱۶.۷ میلیون رنگ را ارائه میدهد. مانند OLEDهای معمولی، این نمایشگر سیاهی عمیق و کنتراست بالایی را بدون نیاز به بکلایت فراهم میکند که آن را برای کاربردهایی از ابزارهای پوشیدنی و رباتیک گرفته تا سیستمهای HMI صنعتی مناسب میسازد.
| بخش | مشخصه | توضیحات |
|---|---|---|
| سازگاری | دستگاههای پشتیبانیشده | Raspberry Pi، Banana Pi، Orange Pi و اکثر دستگاههای دارای خروجی HDMI |
| پنل نمایشگر | اندازه صفحه نمایش | ۶.۶۷ اینچ |
| نوع پنل | AMOLED منعطف | |
| رزولوشن | ۲۴۰۰ × ۱۰۸۰ با فناوری SPR یا Sub-Pixel Rendering | |
| نسبت تصویر | ۲۰:۹ | |
| روشنایی | ۴۵۰ cd/m² بهصورت معمول | |
| نرخ نوسازی | ۵۰ هرتز | |
| زاویه دید | ۸۵ درجه | |
| عمق رنگ | ۱۶.۷ میلیون رنگ | |
| منطقه فعال نمایشگر | ۱۵۴.۵۶ × ۶۹.۵۵۲ میلیمتر | |
| رابط اتصال | ۴۰ پین MIPI DSI به HDMI استاندارد از طریق درایور برد مبتنی بر تراشه ICNA3511A | |
| منبع تغذیه | ۳.۳ تا ۵ ولت؛ ۵ ولت از طریق درایور برد برای ادغام با SBCهای استاندارد | |
| ابعاد فیزیکی | ۱۶۲.۵۶ × ۷۴.۴۶ × ۱.۲ میلیمتر | |
| محدوده دمای کاری | ۲۰- تا ۶۰ درجه سانتیگراد | |
| کاربرد کلی | نمایشگر HDMI مناسب برای بردهای تکبردی و دستگاههای دارای خروجی HDMI |

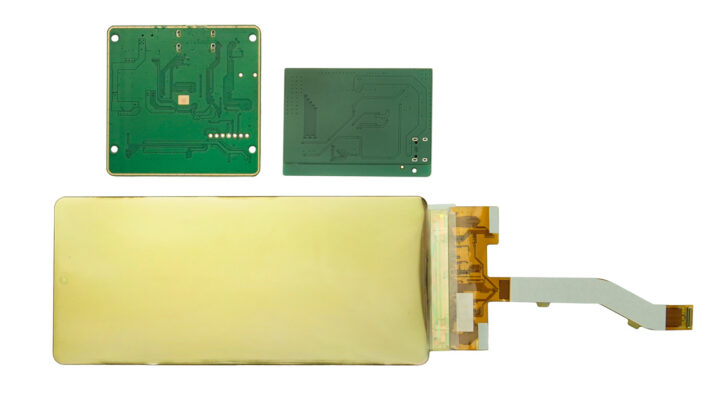

صفحه نمایش AMOLED انعطافپذیر ۶.۶۷ اینچی از پشت
این نمایشگر از یک طراحی دو-برد برای تبدیل سیگنال استاندارد HDMI به سیگنالی که یک پنل AMOLED در سطح گوشیهای هوشمند میتواند درک کند، استفاده میکند. درایور برد اصلی وظیفه مدیریت ورودی HDMI، تبدیل آن به MIPI DSI و تأمین توان را بر عهده دارد، در حالی که برد آداپتور کوچکتر “HDMI_USB_HID” صرفاً اتصال را به کانکتورهای Mezzanine بسیار کوچک و با تراکم بالای پنل پل میکند.
آن کانکتور یک اتصالدهنده فشاری برد-to-برد (B2B) با تراکم بالا است که معمولاً در گوشیهای هوشمند برای صرفهجویی در فضا استفاده میشود، اما کار مستقیم با آن بسیار دشوار است.برد آداپتور عمدتاً برای حل این مشکل وجود دارد. DFRobot میگوید این نمایشگر برای پنلهای HMI صنعتی، کنسولهای منحنی خودرو، نمایشگرهای صورت ربات و دستگاههای پوشیدنی که فضا و فرم فکتور در آنها محدود است، مناسب است.

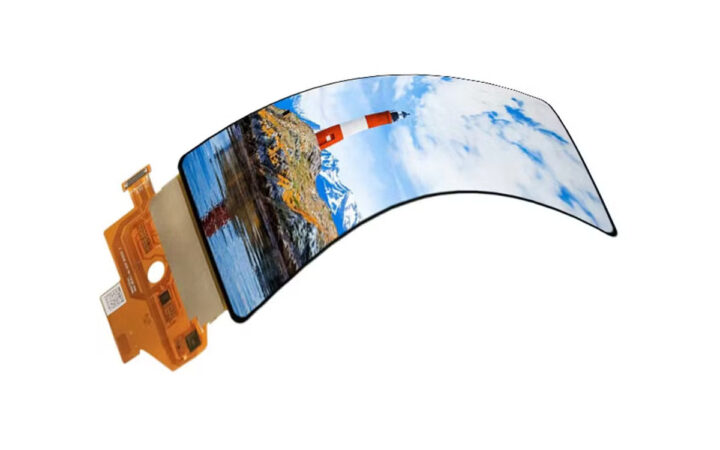

نمایشگر انعطافپذیر ۶.۶۷ اینچی
این شرکت محصولات دیگری از جمله نمایشگرهای OLED رولشونده و یک OLED منعطف ۷.۸ اینچی طراحی شده برای Raspberry Pi را نیز به نمایش گذاشته است. نمایشگر AMOLED منعطف ۶.۶۷ اینچی مخصوص Raspberry Pi در فروشگاه DFRobot با قیمت ۱۹۹ دلار موجود است. تخفیفهای خرید عمده نیز در دسترس است که قیمت را برای سفارشهای ده واحد یا بیشتر به ۱۸۳ دلار کاهش میدهد.
