برد توسعه CM5 5G Router شرکت مکوزون با پشتیبانی از ماژول‌های 4G و 5G و قابلیت نصب روی Raspberry Pi CM5، با مجموعه‌ای کامل از ویژگی‌های ارتباطی و امکانات توسعه، گزینه‌ای مناسب برای ساخت روتر و گیت‌وی‌های حرفه‌ای در کاربردهای امبدد و شبکه‌های پرسرعت تلقی می‌شود.

معرفی و کاربری برد توسعه CM5 5G Router

برد توسعه CM5 5G Router ساخت مکوزون، به عنوان یک برد حامل پیشرفته برای Raspberry Pi CM5 طراحی شده است تا یک راهکار جامع در حوزه روتر/گیت‌وی با پشتیبانی از WiFi 5 و Bluetooth 5.0، پنج پورت اترنت گیگابیتی، اسلات M.2 ویژه ماژول 5G و امکان افزودن حداکثر چهار مودم 4G LTE ارائه دهد. وجود کانکتورهای SMA برای چهار آنتن خارجی، انعطاف زیادی برای توسعه سیستم‌های شبکه‌ای می‌دهد.

علاوه بر این، خروجی HDMI 2.0، رابط MIPI DSI/CSI برای نمایشگر یا دوربین، یک اسلات microSD، پورت‌های متنوع USB (شامل USB 3.0، USB 2.0 و USB-C) و هدر 40 پین GPIO، این برد را برای پروژه‌های امبدد و توسعه شبکه بسیار «مناسب» می‌کند. همچنین برای حفاظت بهتر، امکان سفارش کیس فلزی نیز وجود دارد.

مشخصات سخت‌افزاری برد توسعه مکوزون CM5 5G Router

بخش	ویژگی‌ها
SoM پشتیبانی‌شده	Raspberry Pi CM5 با پردازنده Broadcom BCM2712 چهار هسته‌ای Cortex-A76؛ تا 16GB رم؛ تا 64GB حافظه eMMC؛ ماژول اختیاری WiFi 5 و Bluetooth 5.0؛ پشتیبانی از سایر ماژول‌های سازگار CM5
حافظه و ذخیره‌سازی	اسلات کارت microSD توجه: نسخه R1.2 امکان بوت سیستم‌عامل از microSD ندارد (Raspberry Pi CM5 Lite پشتیبانی نمی‌شود)
ویدئو و تصویر	خروجی HDMI 2.0 تا رزولوشن 4Kp60 کانکتور 22 پین MIPI DSI/CSI برای نمایشگر یا دوربین خارجی
شبکه	یک پورت اترنت گیگابیتی بومی چهار پورت گیگابیت اضافه از طریق کنترلرهای RTL8111 و یک چیپ سوئیچ اسلات M.2 B-Key (USB 3.0) برای ماژول 5G یا 4G LTE همراه با NanoSIM پشتیبانی از حداکثر ۳ ماژول 4G LTE با کانکتور USB 4 پین چهار کانکتور SMA برای آنتن خارجی
پورت‌های USB	یک پورت USB 3.0 Type-A دو پورت USB 2.0 Type-A سه رابط USB 2.0 از نوع 4 پین (یکی مشترک با USB 2.0 Type-A) یک پورت USB-C OTG برای برنامه‌ریزی سیستم‌عامل روی eMMC
توسعه و توسعه‌پذیری	هدر 40 پین GPIO کاملاً سازگار با Raspberry Pi 5 اسلات M.2 Key-B با USB 3.0 برای ماژول 5G
امکانات متفرقه	دکمه پاور دکمه ریست مخصوص سوئیچ اترنت چهار پورت ۴ LED وضعیت (پاور برد، پاور CM5، فعالیت، ثبت شبکه 5G) کانکتور باتری RTC دو پین جامپر بوت برای برنامه‌نویسی eMMC ماژول CM5 جامپر USB OTG
تأمین برق	از طریق USB-C با پشتیبانی از USB PD/QC (دستیابی ۱۲ ولت) ۵ ولت/۳ آمپر از USB-C OTG
ابعاد	ابعاد SBC: ۱۳۵ × ۱۱۱ میلی‌متر ابعاد کیس آلومینیومی: ۱۳۸ × ۱۲۸ × ۳۱ میلی‌متر یا ۱۵۵ × ۱۲۸ × ۳۱ میلی‌متر (با پایه نصب)

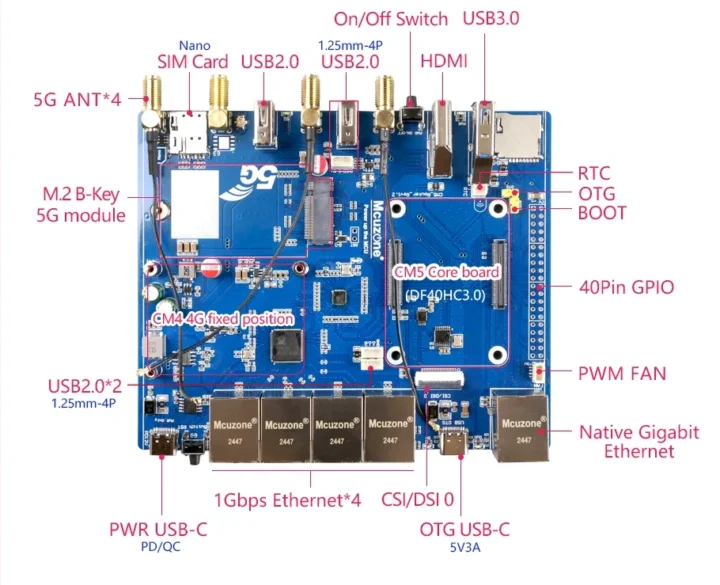

Mcuzone-Raspberry-Pi-CM5-5G-Router-Expansion-Board-specifications-720x585

راهنمای استفاده و امکانات نرم‌افزاری

مکوزون یک راهنمای جامع راه‌اندازی منتشر کرده که کلیه مراحل کار با این برد توسعه، نحوه پیکربندی ماژول‌های 5G (مانند RM520N-GL)، بوردهای 4G LTE Cat 4، تنظیم و تست پورت‌های اترنت، استفاده از باتری RTC، رابط‌های نمایشگر و دوربین MIPI، کنترل فن PWM و موارد دیگر را با استفاده از Raspberry Pi OS شرح می‌دهد.

در ویکی رسمی شرکت، آموزش‌هایی برای نصب OpenWrt و iStoreOS نیز ارائه شده تا کاربر آزادی انتخاب سیستم‌عامل داشته باشد و امکان شخصی‌سازی گسترده را تجربه کند.

Raspberry-Pi-CM5-1x-5G-1x-4G-LTE-or-4x-4G-LTE-modules-720x266

در تصویر فوق: سمت چپ – ترکیب یک ماژول 5G و یک بورد 4G LTE؛ سمت راست – سه بورد 4G LTE به همراه یک ماژول 4G LTE

Raspberry-Pi-CM5-5G-router-metal-enclosure-720x266

نمونه‌ای از کیس فلزی برد توسعه برای افزایش دوام و ایمنی

قیمت، خرید و لوازم جانبی

برد توسعه CM5 5G Router مکوزون با قیمت پایه حدود ۶۹.۹۹ دلار (در وب‌سایت AliExpress) برای برد خام عرضه می‌شود. همچنین کیت‌هایی شامل چهار آنتن، منبع تغذیه، هیت‌سینک و کیس فلزی نیز ارائه‌شده‌اند. برای تکمیل راهکار، باید Raspberry Pi CM5، ماژول 5G و بورد 4G LTE به‌صورت جداگانه تهیه شوند.

برخی از ماژول‌های 5G مانند RM520N-GL و RM530N-GL یا نسخه‌های مخصوص بازار چین (CN) و نیز ماژول MINI 4G LTE (با رنگ بنفش) را می‌توانید از کانال‌های رسمی یا وب‌سایت Alibaba تهیه نمایید.
