معرفی تراشه Agilex 9 AGRW039؛ FPGA جدید Altera با Direct RF و نرخ 64Gsps

به گفته CNX Software – Embedded Systems News

تراشه Agilex 9 Direct RF-Series AGRW039 از شرکت Altera

تراشه پهن‌باند Agilex 9 Direct RF-Series AGRW039 SoC FPGA شرکت Altera برای سیستم‌های فرکانس رادیویی (RF) با کارایی بالا در صنایع هوافضا، دفاعی و سیستم‌های مخابراتی پیشرفته طراحی شده است.

این قطعه چهارمین محصول از سری Agilex 9 Direct RF شرکت Altera است و در مقایسه با نسل قبلی خود یعنی AGRW027، تراشه جدید AGRW039 حدود ۴۵ درصد منابع منطقی بیشتر، ۴۵ درصد منابع DSP بیشتر و ۴۳ درصد حافظه block RAM بیشتری را ارائه می‌دهد. این تراشه همچنین یک RF پهن‌باند با نرخ ۶۴Gsps، یک پردازنده سخت چهار هسته‌ای Cortex-A53 را یکپارچه‌سازی کرده و از حافظه‌های DDR5 و LPDDR5 پشتیبانی می‌کند.

ویژگی‌های کلیدی و مشخصات فنی Agilex 9 Direct RF AGRW039 SoC FPGA:

• پردازنده سخت‌افزاری – چهار هسته‌ای ARM Cortex-A53 پردازنده با فرکانس تا ۱.۴۱ گیگاهرتز
• ساختار FPGA
  • ۳.۹ میلیون المان منطقی (LEs)
  • ۱.۳ میلیون ماژول منطقی تطبیقی (ALMs)
  • ۱۸,۹۶۰ بلوک حافظه M20K
  • ۳۷۰ مگابیت ظرفیت حافظه M20K
  • ۶۵,۲۸۰ تعداد حافظه MLAB
  • ۴۰ مگابیت ظرفیت حافظه MLAB
  • ۲۴,۶۰۰ ضرب‌کننده ۱۸×۱۹
  • ۱۲,۳۰۰ بلوک DSP/AI
  • محاسبات ممیز شناور دقت معمولی (Single Precision) – ۱۸.۴ TFLOPS
• رابط حافظه (Memory I/F) – DDR5, LPDDR5, DDR4
• لوازم جانبی (Peripherals)
  • سیستم پردازشی (PS) – دو عدد USB 2.0، سه عدد گیگابیت اترنت (EMAC)، دو عدد UART، چهار عدد SPI، پنج عدد I2C، هفت عدد تایمر همه منظوره، چهار عدد تایمر نگهبان (Watchdog)
• ۲ عدد ADC/DAC هشت کاناله
  • نرخ نمونه‌برداری ۶۴Gsps، رزولوشن ۱۰ بیت
  • محدوده فرکانس RF: ۰.۱ تا ۳۶ گیگاهرتز
  • حداکثر پهنای باند آنی گیرنده (ADC Rx Max IBW): ۳۲ گیگاهرتز
  • حداکثر پهنای باند آنی فرستنده (DAC Tx Max IBW): ۶.۴ گیگاهرتز
• تا ۲۴ عدد ترنسیور ۵۸G
• ۲ عدد F-Tile
  • کنترلر سخت‌افزاری PCIe (نسخه 4.0 x16) یا قابل تقسیم به 2x PCIe 4.0 x8 (EP) یا 4x 4.0 x4 (RP)
  • تعداد کانال ترنسیور – ۱۶ کانال در ۳۲ گیگابیت بر ثانیه (NRZ) / ۱۲ کانال در ۵۸ گیگابیت بر ثانیه (PAM4) – RS & KP FEC
• پشتیبانی از شبکه پیشرفته:
  • بلوک سخت‌افزاری ۴۰۰GbE قابل تقسیم (10/25/50/100/200/400 GbE FEC/PCS/MAC)
  • بلوک سخت‌افزاری ۲۰۰GbE قابل تقسیم (10/25/50/100/200 Gbs FEC/PCS)
  • 300G Interlaken
  • پشتیبانی از IEEE 1588
  • PMA direct
• مدیریت امن دستگاه (SDM)
  • رمزنگاری/احراز اصالت بیت‌استریم AES-256/SHA-256
  • تابع فیزیکی غیرقابل کپی (PUF)
  • احراز اصالت کد بوت ECDSA 256/384
  • حفاظت در برابر حملات کانال جانبی (Side channel attack)
• ابعاد – ۵۶ در ۴۵ میلی‌متر
• فرآیند ساخت – Intel Fab 7

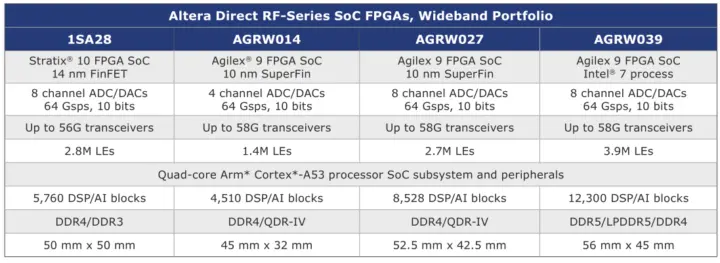

ویژگی‌های محصولات Wideband Direct RF تا ژوئن ۲۰۲۶

سری Agilex 9 Direct RF توسط نرم‌افزار طراحی Quartus Prime Pro Edition پشتیبانی می‌شود و شرکت همچنین طرح‌های نمونه، بلوک‌های IP و یک کیت توسعه را ارائه می‌دهد که اطلاعات محدودی از آن در دسترس داریم، به جز عکس جذاب زیر.

همچنین به ما گفته شده است که AGRW039 کاملاً با طراحی‌هایی که هدفشان دستگاه‌های سری Agilex 7 M شرکت Altera بوده سازگار است، بنابراین مشتریان CAN می‌توانند طرح‌های خود را هنگام مهاجرت به پلتفرم Agilex 9 Direct RF-Series حفظ کنند.

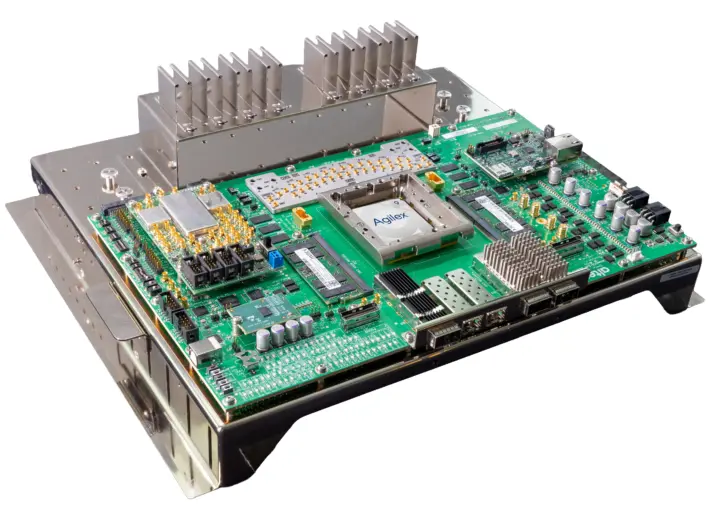

Agilex 9 Direct RF کیت توسعه
