کیت ارزیابی AMD SCU35 با FPGA Spartan UltraScale+ SU35P و قیمت 229 دلار، برای کاربردهای کم‌مصرف صنعتی، پزشکی و دیتاسنتر طراحی شده است. پورت 10/100 Mbps Ethernet و تغذیه USB‑C دارد و هدرهای Arduino UNO، دو هدر 40 پین Raspberry Pi، Mikrobus، Pmod و HSIO را ارائه می‌کند. با Vivado/Vitis و مثال‌های MicroBlaze پشتیبانی می‌شود. خرید با لیدتایم 8 هفته؛ آداپتور و Platform Cable USB II اختیاری‌اند.

کیت ارزیابی AMD SCU35 یک برد توسعه مقرون‌به‌صرفه (229 دلار) مبتنی بر FPGA مدل AMD Spartan UltraScale+ SU35P است که نیازهای کاربردهای کم‌مصرف صنعتی، پزشکی و دیتاسنتر را در سناریوهایی مانند توسعه I/O و مدیریت برد پوشش می‌دهد.

این برد برای کاربردهای بدون نمایشگر (Headless) طراحی شده و یک پورت 10/100 Mbps Ethernet و یک پورت USB‑C برای تأمین توان دارد. مجموعه‌ای غنی از هدرها و کانکتورها، آن را با بردهای توسعه و ماژول‌های موجود در بازار سازگار می‌کند: هدرهای Arduino UNO، دو هدر 40 پین Raspberry Pi برای HATهای سازگار، دو هدر Mikrobus، چهار کانکتور Pmod و یک کانکتور HSIO از برد به برد.

مشخصات AMD SCU35

مولفه	مشخصات	توضیح
FPGA	AMD Spartan UltraScale+ SU35P (XCSU35P-2SBVB625E)	هدف: کم‌مصرف با قابلیت‌های مدیریت برد و گسترش I/O
منابع منطقی	36K Logic Cells	—
کل خطوط I/O	304 Max Total I/O	—
Board Management	Board Management Controller	کنترلر مدیریت برد روی‌برد
حافظه روی‌تراشه	1.93 Mb on‑chip memory	—
حافظه خارجی	64 Mbit HyperRAM	—
ذخیره‌سازی	128 Mbit QSPI flash؛ 64 Kbit EEPROM	—
شبکه	10/100 Mbps Ethernet RJ45 port	—
سنسور	3‑axis linear accelerometer	شتاب‌سنج خطی سه‌محوره
گسترش I/O	Arduino UNO headers؛ 2× 40‑pin Raspberry Pi GPIO headers؛ 2× Mikrobus؛ 4× Pmod؛ HSIO	سازگار با بردهای توسعه و ماژول‌های موجود
Board management	SYSMON Header	—
پیکربندی	JTAG، SPI و QSPI	هر سه روش پشتیبانی می‌شود
دیباگ	Micro USB JTAG/UART debug port؛ PC4 JTAG header	—
سایر	5× کلید فشاری؛ 3× کلید عملیاتی و هدرها؛ 5× RGB LEDs؛ 5× LEDs وضعیت	به‌همراه سوئیچ 8 حالته DIP
توان/مدیریت	تا 20V (65W) از طریق USB‑C	آداپتور برق همراه برد نیست
Power Telemetry	—	ذکر جزئیات نشده است
ابعاد	140 × 140 mm	—
بازه دمایی	Operating: 0°C تا +45°C؛ Storage: −25°C تا +60°C	—

ترکیب 304 خط I/O با هدرهای Arduino/Raspberry Pi، دو Mikrobus و چهار Pmod، مسیر نمونه‌سازی سریع پیرامون SU35P را هموار می‌کند؛ حافظه HyperRAM و QSPI flash نیز برای بوت و داده‌های کاربری کافی است.

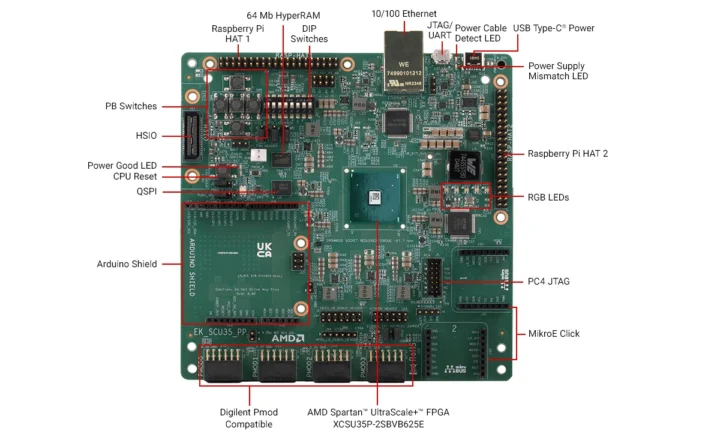

AMD-Spartan-UltraScale-SU35P-FPGA-Evaluation-Kit-ports-headers-720x440

نرم‌افزار و منابع

SCU35 توسط AMD Vivado Design Suite و Vitis Unified Software Platform پشتیبانی می‌شود. برای شروع سریع—even بدون تجربه FPGA—نمونه‌طراحی‌هایی مانند سیستم امبدد مبتنی بر MicroBlaze و آموزش‌ها ارائه شده است. لینک‌های مستندات، نرم‌افزار و منابع سخت‌افزاری در وب‌سایت مستندات در دسترس‌اند. توجه کنید که بخشی از مستندات (مثلاً User Guide) نیازمند ثبت ایمیل و تأیید دستی از سوی AMD است.

کاربردهای هدف

صنعتی: Factory automation، رباتیک، IIoT gateway و کاربردهای Edge، Smart City، Smart Grid
پزشکی: Smart patient monitor، جراحی رباتیک (robot‑assisted)
مخابرات: راهکارهای زیرساخت 4G & 5G
دیتاسنتر: Board management controller یا راهکارهای hyperscale storage

قیمت و نحوه خرید

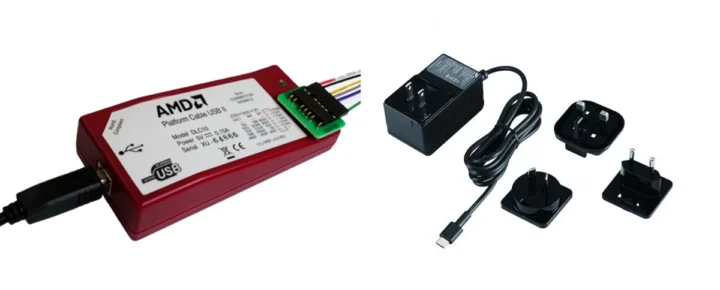

کیت SCU35 با قیمت 229 دلار مستقیماً از AMD قابل خرید/پیش‌سفارش است و لیدتایم اعلام‌شده 8 هفته است. دقت کنید که آداپتور برق همراه برد ارائه نمی‌شود؛ می‌توانید منبع تغذیه SCU35 (صرفاً از فروشندگان طرف ثالث) یا یک آداپتور USB‑C استاندارد 20V/65W تهیه کنید. ابزار Platform Cable USB II (270 دلار) برای دیباگ توصیه شده، اما بر اساس مستندات عمومی احتمالاً ضروری نیست، زیرا برنامه‌ریزی از طریق درگاه USB JTAG برد نیز ممکن است.
