رونمایی ARIES از MSRZG3E با NPU ‌۵۱۲ GOPS برای Edge AI

رونمایی ARIES از MSRZG3E
5 بازدید
۱۴۰۴-۰۷-۱۲
3 دقیقه
  • نویسنده: آرویدتک
  • درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

به گفته cnx-software

SiP(ARIES Embedded MSRZG3E)  مبتنی بر Renesas RZ/G3E با چهار هسته Cortex‑A55، هسته بلادرنگ Cortex‑M33 و NPU (Ethos‑U55) تا 512 GOPS، برای HMI، صنعت، پزشکی و Edge AI عرضه می‌شود. گرافیک/ویدیو دوگانه، دوربین MIPI‑CSI، PCIe Gen3، USB 3.2 و دو گیگابیت LAN دارد و با LPDDR4 تا 8GB و eMMC تا 64GB ارائه می‌شود. کیت «MSRZG3EEVK» از Q3 2025 در دسترس است.

معرفی  ARIES MSRZG3E

«ARIES Embedded MSRZG3E» یک سیستم درون‌پکیج (SiP) سازگار با استاندارد OSM است که حول MPU Renesas RZ/G3E ساخته شده و نیازهای HMI، کاربردهای صنعتی و پزشکی و پردازش Edge AI را هدف می‌گیرد. SoC این پلتفرم از چهار هسته Arm Cortex‑A55، یک هسته بلادرنگ Cortex‑M33 و NPU Ethos‑U55 با توان حداکثر 512 GOPS بهره می‌برد.

رابط‌ های پرکاربردی مانند PCIe Gen3، USB 3.2، دو LAN گیگابیتی، در کنار CAN FD، UART، I2C، SPI و ADC را در خود ادغام کرده است. برای چندرسانه‌ای، پشتیبانی نمایشگر دوگانه، ورودی دوربین MIPI‑CSI و کُدک ویدیویی H.264/H.265 فراهم است. پکیج با 512MB تا 8GB حافظه LPDDR4 و 4GB تا 64GB حافظه eMMC عرضه می‌شود و رده‌های دمایی تجاری و صنعتی را پوشش می‌دهد.

MSRZG3E SiP – مشخصات

مولفهمشخصاتیادداشت
SoCRenesas RZ/G3E با دو یا چهار هسته Arm Cortex‑A55 + هسته بلادرنگ Arm Cortex‑M33NPU Ethos‑U55 تا 512 GOPS
حافظه512MB تا 8GB LPDDR4
ذخیره‌سازی4GB تا 64GB eMMC NAND
فلش جانبی2Mbit تا 512Mbit SPI NOR
پکیجLGA با 476 pad
نمایشگرMIPI‑DSI تا 1920×1200@60fps؛ RGB تا 1280×800@60fpsدو خروجی نمایشگر
دوربینMIPI‑CSI (۱/۲/۴ لِین)
شبکه2× Ethernet 10/100/1000Mbps
USB1× USB 3.2 Host؛ 2× USB 2.0 (Host/OTG)
گسترش1× PCIe Gen3 x2 (Root Complex/Endpoint قابل انتخاب)، I²C، SPI
سریالUART، 2× CANSoC از CAN FD پشتیبانی می‌کند
آنالوگADC
ابعاد45 × 30 mmمطابق SGET OSM Size M
دما (تجاری)0°C تا +70°C
دما (صنعتی)−40°C تا +85°C

پشتیبانی نرم‌افزاری و ابزارها

MSRZG3E با Linux BSP مبتنی بر «Yocto Project» ارائه می‌شود که پشتیبانی کامل گرافیک، چندرسانه‌ای و اتصال را فراهم می‌کند. هسته بلادرنگ Cortex‑M33 می‌تواند وظایف Real‑Time را با FreeRTOS، Zephyr یا به‌صورت Bare‑Metal اجرا کند. با توجه به تکیه بر MPU Renesas RZ/G3E، ابزارهای «Renesas e² studio»، زنجیره‌های ابزار GCC و «Yocto SDK» نیز پشتیبانی می‌شوند. برای جزئیات فنی و نمونه‌ها می‌توان به مخزن GitHub شرکت ARIES Embedded مراجعه کرد.

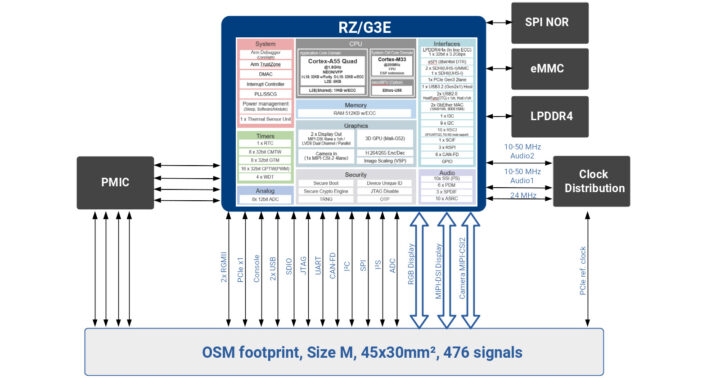

نمودار بلوکی ARIES Embedde MSRZG3E SiP

نمودار بلوکی ARIES Embedde MSRZG3E SiP

علاوه بر این، شرکت اسناد محصول شامل دیتاشیت‌های تفصیلی، دیاگرام‌های بلوکی و کیت‌های ارزیابی برای نمونه‌سازی سریع را ارائه می‌کند. همچنین برای MPU Renesas RZ/G3E Arm Cortex‑A55/M33 مجموعه‌ای از مستندات و اپلیکیشن‌نوت‌ها در دسترس است.

با استناد به بازه‌های دمایی ذکرشده، احتمالاً دو واریانت (تجاری و صنعتی) از ماژول وجود دارد، هرچند شرکت جزئیات بیشتری بیان نکرده است.

کیت ارزیابی MSRZG3EEVK

برای SiP MSRZG3E، کیت ارزیابی «MSRZG3EEVK» نیز ارائه می‌شود. بر مبنای مشخصات «Open Standard Module (OSM)»، این برد از یکپارچه‌سازی بدون کانکتور پشتیبانی می‌کند و برای کاربردهای محدود از نظر فضا مناسب است.

مشخصات MSRZG3EEVK Evaluation Kit

مولفهمشخصاتیادداشت
ماژول اصلیARIES Embedded MSRZG3E SiP (R9A09G047E57GBG CPU)
حافظه2GB LPDDR4 RAMروی برد
ذخیره‌سازی8GB eMMC NAND
SPI NOR128Mbit
Micro SDاسلات کارت Micro SD
نمایشگرکانکتور FPC یا پین‌هدر
شبکهGigabit Ethernet با کانکتور RJ45
USBUSB Host Type‑A؛ USB OTG microAB
کنسولرابط کنسول از طریق USB microAB
گسترش I/OUART، CAN، SPI، I2C، GPIO، JTAG روی پین‌هدرها
دما−25°C تا +70°C

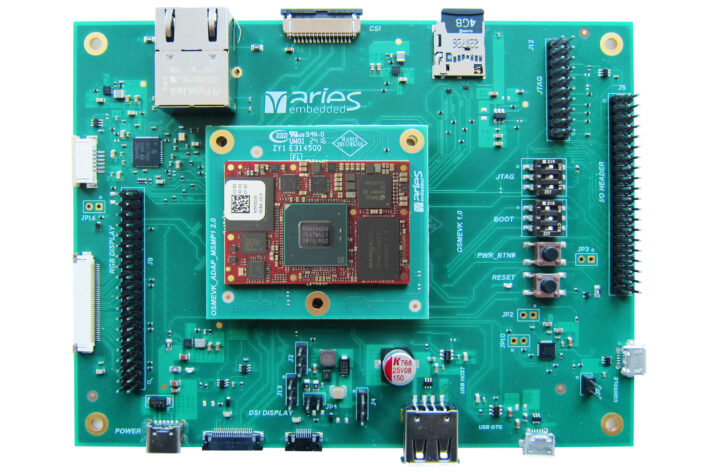

کیت ارزیابی MSRZG3EEVK RZ or G3E

کیت ارزیابی MSRZG3EEVK RZ or G3E

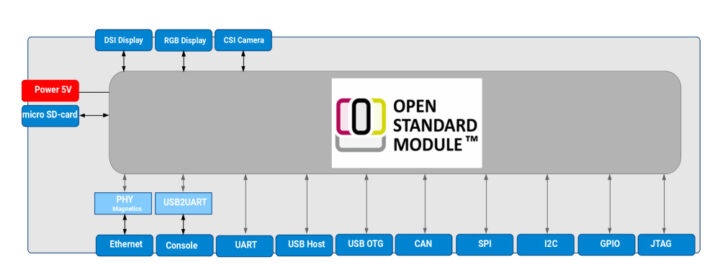

نمودار بلوکی کیت ارزیابی MSRZG3EEVK RZ or G3E

نمودار بلوکی کیت ارزیابی MSRZG3EEVK RZ or G3E

MSRZG3EEVK Evaluation Kit Block Diagram

زمان عرضه و قیمت

شرکت اعلام کرده است که SiP MSRZG3E و کیت ارزیابی «MSRZG3EEVK» از سه‌ماهه سوم 2025 در دسترس خواهند بود. در حال حاضر جزئیاتی درباره قیمت ماژول یا برد توسعه آن ارائه نشده است. برای اطلاعات بیشتر می‌توانید به صفحه محصول و اطلاعیه خبری شرکت مراجعه کنید.
