Banana Pi BPI‑F4: برد SBC صنعتی Edge AI مجهز به تراشه SoC Sunplus SP7350 و NPU 4.1 TOPS
به گفته cnx-software:
معرفی برد Banana Pi BPI-F4
برد Banana Pi BPI-F4 یک برد توسعه صنعتی جمع‌وجور است که برای کاربردهای Edge AI طراحی شده است. این برد بر پایه SoC قدرتمند Sunplus SP7350 با پردازنده چهار هسته‌ای Cortex-A55 و یک واحد پردازش عصبی (NPU) با توان 4.1 TOPS ساخته شده است. در مقایسه با برد BPI-F2S که از Sunplus SP7021 بهره می‌برد، این مدل جدید رابط‌های بیشتری از طریق بلوک‌های ترمینال ارائه می‌دهد و برای استفاده در سیستم‌های رباتیک، کنترل صنعتی و کاربردهای بینایی مبتنی بر هوش مصنوعی بسیار مناسب است.
این برد از بوت شدن از طریق کارت microSD یا حافظه eMMC داخلی پشتیبانی می‌کند و امکانات متنوعی مانند پورت‌های USB 3.0 و 2.0، خروجی ویدئویی HDMI، اترنت گیگابیتی و ورودی MIPI CSI برای دوربین OV5647 ارائه می‌دهد. همچنین گزینه‌های اتصالی مثل وای‌فای و بلوتوث و قابلیت‌های توسعه از طریق بلوک‌های ترمینال برای GPIO ،ADC ،SPI، I²C ،UART و PWM در دسترس است.
مشخصات فنی برد Banana Pi BPI-F4

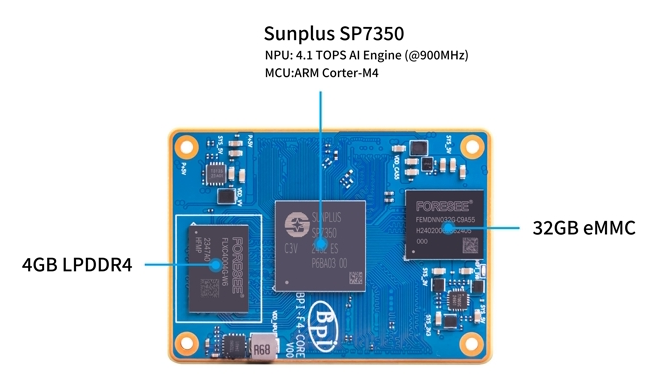

بخش هسته (BPI-F4-Core)
| مشخصه | جزئیات |
|---|---|
| SoC | Sunplus SP7350 (C3V) |
| CPU | چهار هسته‌ای Cortex-A55 با فرکانس 2.1 گیگاهرتز |
| MCU | Cortex-M4 با فرکانس حداکثر 400 مگاهرتز برای زیرسیستم همیشه فعال |
| VPU | پشتیبانی از رمزگشایی و رمزگذاری ویدئوی H.264 |
| NPU | واحد پردازش عصبی با توان 4.1 TOPS و فرکانس 900 مگاهرتز |
| حافظه | 4 گیگابایت LPDDR4 SDRAM |
| ذخیره‌سازی | 32 گیگابایت حافظه فلش eMMC |
| رابط برد حامل | دو کانکتور 100 پین board-to-board، سازگار با Raspberry Pi CM4/CM5 (HDMI مستقیماً توسط SoC پشتیبانی نمی‌شود) |

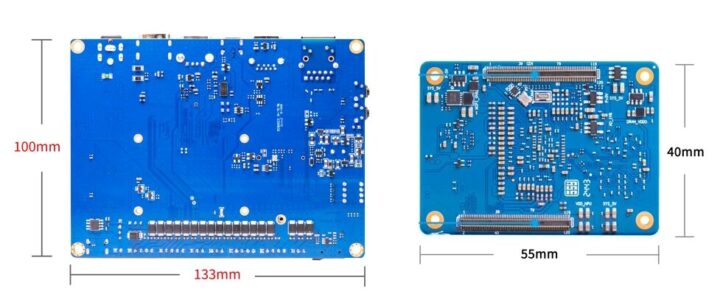

| ابعاد | 55 x 40 میلی‌متر (مشابه ابعاد Raspberry Pi CM4) |
بخش برد حامل (BPI-F4-Carrier)
| مشخصه | جزئیات |
|---|---|
| ذخیره‌سازی | اسلات کارت microSD |
| نمایشگر | خروجی HDMI با رزولوشن حداکثر 1080p (از طریق мост MIPI DSI به HDMI) |
| دوربین | رابط MIPI CSI با پشتیبانی از ماژول دوربین OV5647 |
| شبکه | پورت اترنت گیگابیتی RJ45 از طریق Realtek RTL8211F PHY، اسلات M.2 برای ماژول وای‌فای |
| USB | پورت USB 3.0 Type-A (مشترک با Type-C)، پورت USB 3.0 Type-C (مشترک با Type-A)، پورت USB 2.0 Type-A، پورت USB 2.0 Type-C (UART0 از طریق CH340N) |
| دیباگ | هدر UART (انتخاب ولتاژ 3.3V/5V از طریق جامپر) |
| توسعه | 7 بلوک ترمینال (GPIO، ADC، SPI، I²C، UART، PWM)، پورت M.2 E-Key (22×30 میلی‌متر) برای ماژول بی‌سیم |
| سایر امکانات | دکمه‌های ریست و پاور، انتخاب ولتاژ I/O از طریق جامپر (3.3V یا 5V)، جامپر خواب/پاور، سوئیچ پیکربندی بوت SP7350، خازن فوق‌العاده 1.5 فاراد برای پشتیبان RTC |
| منبع تغذیه | ورودی DC 12V/2A از طریق جک 5.5/2.1 میلی‌متری یا بلوک ترمینال |
| ابعاد | 134 x 101 میلی‌متر |
پشتیبانی نرم‌افزاری و ابزارهای توسعه
برد Banana Pi BPI-F4 از سیستم‌عامل Ubuntu 24.04 با رابط کاربری XFCE پشتیبانی می‌کند. این سیستم‌عامل به‌صورت تصویر بوت‌شدنی برای کارت microSD یا حافظه eMMC داخلی در دسترس است و شامل درایورها و ابزارهای هوش مصنوعی بهینه‌شده برای SoC Sunplus SP7350 می‌شود. کد منبع و دستورالعمل‌های کامپایل نیز در GitHub قابل دسترسی هستند.
این برد همچنین از فریمورک‌های معروف هوش مصنوعی مانند TensorFlow ،PyTorch ،Caffe ،TFLite ،DarkNet و ONNX پشتیبانی می‌کند. علاوه بر این، 50 مدل از پیش آموزش‌دیده مانند YOLOv5/v8/v10 برای استفاده در دسترس هستند. شرکت Sunplus همچنین راهنمای کاربری جامع، گزارش‌های بنچمارک NPU و مستندات را در ویکی رسمی خود ارائه داده است.
Banana Pi نیز منابع متعددی از جمله راهنمای شروع سریع، دستورالعمل‌های پیکربندی حالت بوت، نصب فریمور، تست تجهیزات جانبی، کنترل دوربین و نکاتی برای استقرار سریع برنامه‌های هوش مصنوعی و بینایی ارائه کرده است.
مقایسه با بردهای قبلی Banana Pi

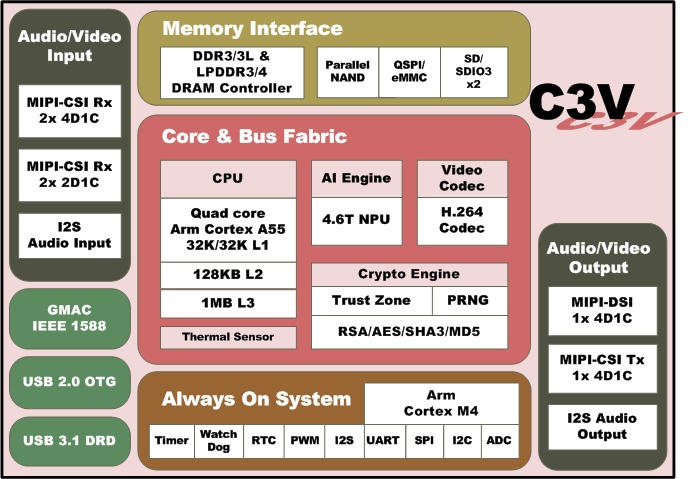

پیش از این، شرکت Banana Pi بردهای BPI-F3 (بر پایه SpacemIT K1) و BPI-F2P (بر پایه Sunplus SP7021 “Plus1”) را معرفی کرده بود. با این حال، برد جدید BPI-F4 از یک SoC قدرتمند Sunplus SP7350 بهره می‌برد که شامل چهار هسته‌ی Cortex-A55 با فرکانس ۲٫۱ گیگاهرتز، یک کنترلر Cortex-M4 برای انجام وظایف بلادرنگ کم‌مصرف و یک NPU با توان پردازشی ۴٫۱ TOPS است.
در مقایسه، برد BPI-F3 همچنان برای ویدئوهای 4K و ذخیره‌سازی NVMe/SATA عملکرد بهتری دارد، در حالی که BPI-F2P برای پورت‌های صنعتی قدیمی‌تر طراحی شده است.
قیمت و دسترسی
برد Banana Pi BPI-F4 در حال حاضر در AliExpress با قیمت 68.42 دلار (به اضافه هزینه ارسال) در دسترس است. این قیمت ممکن است موقت باشد، زیرا شامل تخفیف 20 درصدی است که در حال حاضر اعمال شده است.
