ماژول BCM ESM-HRPL، یک ماژول صنعتی COM-HPC Client Size C است که از پردازنده‌های Intel نسل ۱۲ تا ۱۴ مانند Intel Core i9-14900K پشتیبانی می‌کند. این ماژول با قابلیت‌های AI، PCIe Gen5، حافظه DDR5 تا ۱۲۸ گیگابایت و ارتباطات پرسرعت، گزینه‌ای ایده‌آل برای کاربردهایی نظیر اتوماسیون و تصویربرداری پزشکی است.

معرفی ماژول BCM ESM-HRPL

ماژول BCM ESM-HRPL یک ماژول صنعتی پیشرفته از نوع COM-HPC Client Size C است که برای عملکرد بالا در محیط‌های چالش‌برانگیز طراحی شده است. این ماژول از پردازنده‌های Intel Core نسل ۱۲ تا ۱۴، از جمله Intel Core i9-14900K با حداکثر ۲۴ هسته، پشتیبانی می‌کند و از سوکت LGA1700 بهره می‌برد. با پشتیبانی از فناوری‌هایی مانند PCIe Gen5، Intel Deep Learning Boost و AI Boost، این محصول توان پردازشی AI تا ۸.۲ ترافلاپس را ارائه می‌دهد.

این ماژول که مطابق با استاندارد PICMG COM-HPC Client Type ساخته شده، برای کاربردهایی نظیر استنتاج هوش مصنوعی (Edge AI)، تصویربرداری پزشکی، انرژی هوشمند و اتوماسیون صنعتی طراحی شده است. در ادامه، به مشخصات فنی، قابلیت‌ها و امکانات این ماژول به‌صورت مفصل می‌پردازیم.

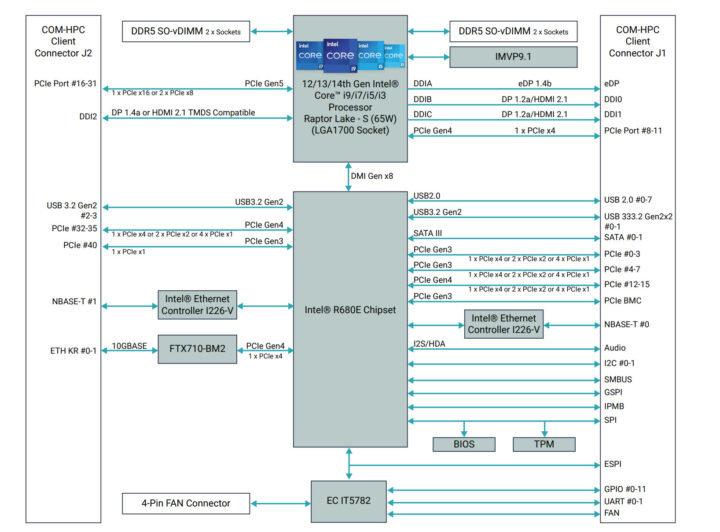

نمودار بلوکی ماژول ESM-HRPL با استاندارد COM-HPC Client سایز C

مشخصات فنی ماژول BCM ESM-HRPL

ماژول BCM ESM-HRPL از نظر سخت‌افزاری و امکانات ارتباطی، یکی از قدرتمندترین ماژول‌های صنعتی در دسته خود است. در زیر، مشخصات کلیدی این محصول آورده شده است:

ویژگی	مشخصات
پردازنده	پشتیبانی از پردازنده‌های Intel Core نسل ۱۲/۱۳/۱۴ (Alder Lake-S و Raptor Lake-S) از نوع i9/i7/i5/i3/Pentium/Celeron از طریق سوکت LGA1700؛ تا ۶۵ وات TDP
حافظه سیستم	تا ۱۲۸ گیگابایت DDR5 با سرعت ۳۶۰۰-۴۰۰۰ MT/s از طریق ۴ اسلات SO-DIMM 262 پین؛ پشتیبانی اختیاری از ECC (وابسته به CPU)
شبکه	۲ کنترلر Intel I226-V 2.5GbE، یک کنترلر FTX710-BM2 10GbE
ذخیره‌سازی	۲ پورت SATA III
خروجی ویدئو	۳ خروجی DDI (DP 1.4a / HDMI 2.1b قابل تنظیم)، ۱ خروجی eDP 1.4b، پشتیبانی از ۴ نمایشگر مستقل
صدا	رابط HD Audio
USB	۴ پورت USB 3.2 Gen2x2، ۸ پورت USB 2.0
سریال	۲ پورت UART
ورودی/خروجی کم‌سرعت	۱۲ پین GPIO
PCIe	۱× PCIe Gen5 x16 (قابل تقسیم به ۲× PCIe Gen5 x8)، ۱× PEG x4، ۲× PCIe x4، ۹× PCIe Gen3 x1، ۱× PCIe Gen3 x1 (برای BMC از طریق برد توسعه)
رابط‌های دیگر	۱× I2C، ۱× SMBus، ۱× GSPI، ۱× IPMB، ۱× SPI
امنیت	TPM 2.0 (اختیاری)
ویژگی‌های متفرقه	Watchdog Timer، مانیتورING دما، ولتاژ و وضعیت فن، AMI UEFI BIOS با ۲۵۶ مگابیت SPI Flash ROM، پشتیبانی از Intel Mobile Voltage Positioning 9.1 (IMVP9.1)
کنترلر امبدد	EC IT5782 برای GPIO، UART و هدر فن
ابعاد	۱۶۰ × ۱۲۰ میلی‌متر (COM-HPC Client Size C)
دمای عملیاتی	۰ تا ۶۰ درجه سانتی‌گراد (با کولر CPU و جریان هوای ۰.۵ متر بر ثانیه)
دمای ذخیره‌سازی	-۲۰ تا ۷۵ درجه سانتی‌گراد
رطوبت	۹۵٪ RH در ۴۰ درجه سانتی‌گراد، بدون condensation

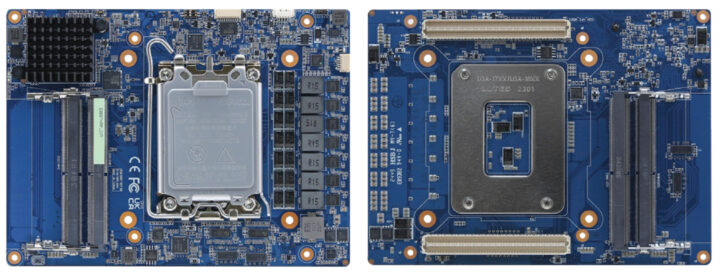

ماژول ESM-HRPL COM-HPC Client سایز C – نمای بالا (چپ) و پایین (راست)

سیستم‌عامل‌های پشتیبانی‌شده

طبق اعلام شرکت، ماژول BCM ESM-HRPL در حال حاضر از سیستم‌عامل‌های Windows 11 LTSC و Linux پشتیبانی می‌کند. این ماژول با درایورهای Intel، ماژول‌های کرنل و ابزارهای استاندارد BIOS برای مدیریت انرژی، مانیتورING سیستم و سایر قابلیت‌ها سازگار است.

برد توسعه EEV-HC10 برای ماژول COM-HPC

شرکت BCM همچنین برد توسعه EEV-HC10 را برای ماژول‌های COM-HPC ارائه می‌دهد. این برد در فرم فاکتور EATX (با ابعاد ۳۳۰ × ۳۰۵ میلی‌متر) عرضه شده و با استاندارد COM-HPC Rev. 1.2 سازگار است. این برد از ماژول‌های Client Size A/B/C، از جمله ESM-HRPL، پشتیبانی می‌کند.

ویژگی‌های کلیدی برد توسعه EEV-HC10

پشتیبانی از PCIe Gen5 x16، هشت اسلات PCIe x4 و یک اسلات PCIe x1 برای توسعه
رابط‌های متعدد IET برای دسترسی به HDMI/DP، USB 3.2 Gen2x2 (Type-C) و شبکه پرسرعت (تا ۲۵GbE)
پشتیبانی از GPIOهای ۱۲ بیتی، UARTها و ورودی/خروجی‌های کم‌سرعت
پشتیبانی داخلی از eDP از طریق کانکتور JST

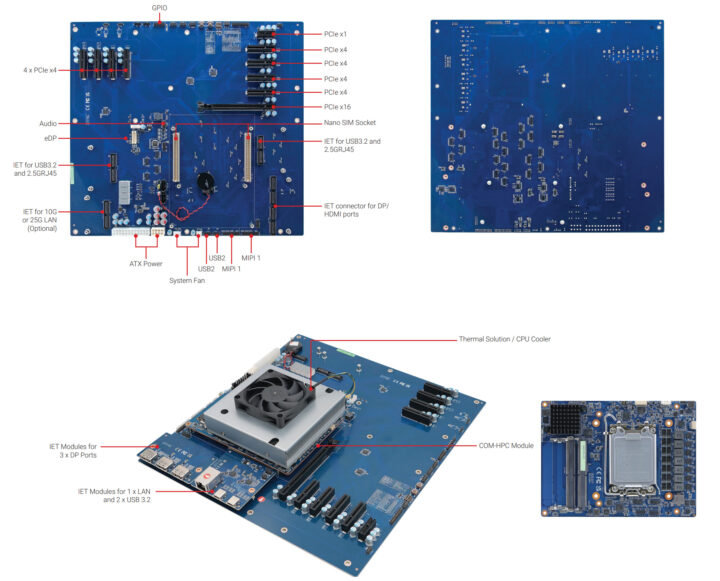

برد کریر EEV-HC10 با فرم‌فکتور EATX برای ماژول COM-HPC

کاربردها و مزایای ماژول BCM ESM-HRPL

ماژول BCM ESM-HRPL با تمرکز بر عملکرد بالا و قابلیت‌های پیشرفته، گزینه‌ای مناسب برای کاربردهای صنعتی و فناوری‌های نوین است. این محصول با توانایی پردازش Edge AI و پشتیبانی از ارتباطات پرسرعت، برای استفاده در حوزه‌هایی نظیر اتوماسیون صنعتی، تصویربرداری پزشکی و سیستم‌های انرژی هوشمند بسیار مناسب است.

مزایای کلیدی این ماژول شامل توان پردازشی بالا، پشتیبانی از حافظه DDR5 با ظرفیت زیاد، امکانات گسترده ارتباطی و طراحی مقاوم برای شرایط صنعتی است. این ویژگی‌ها باعث می‌شود ESM-HRPL به یک ابزار قدرتمند برای مهندسان و توسعه‌دهندگان تبدیل شود.

قیمت و دسترسی

در حال حاضر، شرکت BCM اطلاعات دقیقی درباره قیمت ماژول ESM-HRPL ارائه نکرده است. برای کسب اطلاعات بیشتر، می‌توانید به صفحه محصول یا بیانیه مطبوعاتی شرکت در وب‌سایت رسمی مراجعه کنید.
