در دنیای پرسرعت تکنولوژی‌های نظارتی، برد SBC جدید شرکت Boardcon با نام EM1103B یک نوآوری هیجان‌انگیز به شمار می‌رود! این برد که با پردازنده قدرتمند Rockchip RV1103B کار می‌کند، به‌طور ویژه برای کاربردهای نظارت تصویری طراحی شده و قابلیت‌هایی مانند پشتیبانی از دو دوربین، رابط حسگر اثر انگشت و حسگر PIR (حسگر مادون قرمز) را ارائه می‌دهد. این ترکیب منحصربه‌فرد، EM1103B را به گزینه‌ای ایده‌آل برای دستگاه‌های هوشمند مانند دوربین‌های امنیتی، زنگ‌های هوشمند درب و سیستم‌های نظارتی قابل حمل با تغذیه باتری تبدیل کرده است. در این مقاله، به بررسی ویژگی‌های برجسته، مشخصات فنی و قابلیت‌های این برد نوآورانه می‌پردازیم.
برد EM1103B از دو بخش اصلی تشکیل شده است: یک هسته جمع‌وجور با نام MINI1103B که روی یک برد بزرگ‌تر نصب می‌شود. این طراحی مدولار امکان دسترسی به تمامی ورودی‌ها و خروجی‌های موردنیاز (I/O) را فراهم کرده و همچنین مدیریت تغذیه را آسان‌تر می‌کند. برد پایه تمام رابط‌های ضروری مانند اترنت 100 مگابیت، وای‌فای، پورت USB 2.0 OTG، پورت‌های UART، پین‌های GPIO و رابط‌های مربوط به بلندگو، میکروفون، حسگر اثر انگشت و حسگر حرکتی PIR را در اختیار کاربر قرار می‌دهد. علاوه بر این، پشتیبانی از تغذیه از طریق اترنت (PoE) با ولتاژ 5 ولت و امکان گسترش حافظه از طریق کارت microSD، کارایی این برد را دوچندان می‌کند.

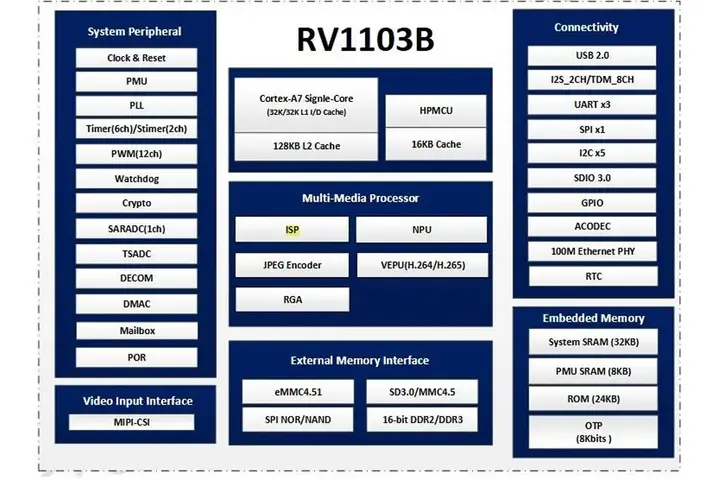

یکی از نقاط قوت این برد، پشتیبانی از دو رابط دوربین MIPI CSI است که با پردازشگر تصویر سخت‌افزاری 8 مگاپیکسلی (ISP) در تراشه RV1103B ترکیب شده است. این پردازشگر قابلیت‌های پیشرفته‌ای مانند HDR، تنظیم سه‌گانه (AE/AF/AWB) و کاهش نویز سه‌بعدی (3DNR) را ارائه می‌دهد. همچنین این تراشه از انکدر ویدئویی H.264 و H.265 پشتیبانی می‌کند که برای استریم بسیار مناسب است.
برای درک بهتر توانایی‌های این برد، بیایید نگاهی به مشخصات فنی دقیق آن بیندازیم:
| ویژگی | برد MINI1103B (هسته‌ای) | برد EM1103B (پایه) |
|---|---|---|
| تراشه مرکزی (SoC) | Rockchip RV1103B | — |
| پردازنده | Arm Cortex-A7 با فرکانس 1.2 گیگاهرتز + هسته RISC-V | — |
| حافظه رم | 64، 128 یا 256 مگابایت (داخلی) | — |
| واحد پردازش عصبی (NPU) | 0.5 TOPS با پشتیبانی از INT4/INT8/INT16 | — |
| پردازشگر تصویر (ISP) | پشتیبانی از دوربین 8 مگاپیکسلی، HDR، تنظیم سه‌گانه، کاهش نویز سه‌بعدی | — |
| انکدر ویدئو | H.265 / H.264 | — |
| حافظه ذخیره‌سازی | 8، 16 یا 32 گیگابایت | کارت microSD |
| ابعاد | 22×19 میلی‌متر (PCB شش‌لایه) | 110×70 میلی‌متر |
| وزن | 2.4 گرم | — |
| تغذیه | 5 ولت DC | 5 ولت/3 آمپر (جک DC) + پشتیبانی از PoE |
| دوربین | — | دو رابط MIPI CSI |
| شبکه | — | اترنت 10/100 (PoE) + وای‌فای 2.4GHz (ماژول ATBM6441) |
| صدا | — | ورودی میکروفون تفاضلی + خروجی بلندگو (دو پین) |
| پورت USB | — | micro USB 2.0 OTG |
| دیباگ سریال | — | دو UART (یکی برای وای‌فای) |
| گسترش‌پذیری | — | رابط 6 پین حسگر اثر انگشت (FPM383C) پین‌های GPIO و ADC_IN رابط حسگر PIR |
| سایر ویژگی‌ها | — | RTC با باتری پشتیبان، دکمه‌های MaskROM و Recovery، نشانگرهای LED |
در بخش نرم‌افزاری، شرکت Boardcon اعلام کرده است که این برد از سیستم‌عامل لینوکس نسخه 5.10.209 به همراه بوت‌لودر U-Boot نسخه 2017.09 پشتیبانی می‌کند. البته در زمان نگارش این مقاله، اطلاعات بیشتری در مورد نرم‌افزار و قابلیت‌های توسعه آن منتشر نشده است. با این حال، استفاده از لینوکس به‌عنوان سیستم‌عامل اصلی، نویدبخش انعطاف‌پذیری بالا برای توسعه‌دهندگان و برنامه‌نویسان در حوزه سیستم‌های نهفته است.
کاربردهای بالقوه و مزایای برجسته برد EM1103B با توجه به ویژگی‌های منحصربه‌فردی که ارائه می‌دهد، برای طیف وسیعی از کاربردهای نظارتی مناسب است. از دوربین‌های هوشمند خانگیTaken و زنگ‌های درب مجهز به تشخیص چهره گرفته تا سیستم‌های امنیتی قابل حمل که با باتری کار می‌کنند، این برد می‌تواند نیازهای مختلف را برآورده کند. وجود حسگر PIR به این برد اجازه می‌دهد تا حرکت را به‌صورت خودکار تشخیص دهد و در نتیجه مصرف انرژی را در دستگاه‌های کم‌مصرف بهینه کند. همچنین، رابط حسگر اثر انگشت امکان پیاده‌سازی سیستم‌های امنیتی پیشرفته‌تر مانند قفل‌های هوشمند را فراهم می‌آورد.
پشتیبانی از دو دوربین و قابلیت‌های پردازش تصویر پیشرفته، این برد را به گزینه‌ای عالی برای توسعه‌دهندگان تبدیل کرده که به دنبال ساخت دستگاه‌های نظارتی با کیفیت بالا هستند. افزون بر این، قابلیت پخش ویدئو به‌صورت محلی و ابری با رمزگذاری مدرن H.265/H.264، تجربه‌ای بی‌نقص از انتقال داده‌ها را تضمین می‌کند.
