برد توسعه Maduino Zero Wi-Fi HaLow

29 بازدید

۱۴۰۴-۰۴-۳۱

2 دقیقه

نویسنده: آرویدتک
درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

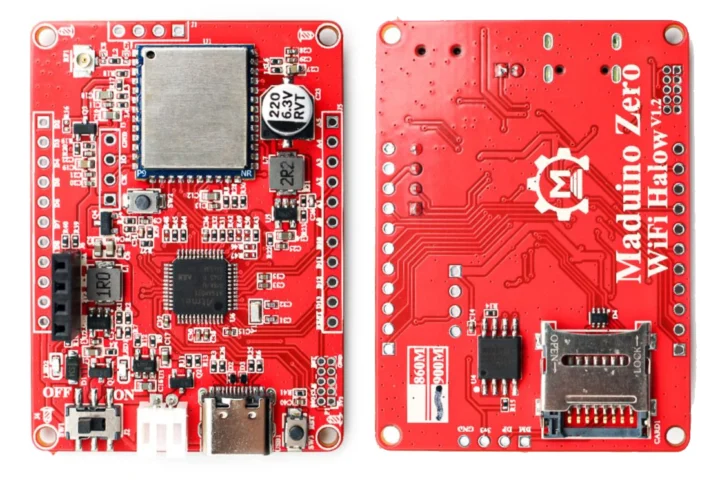

برد توسعه Maduino Zero Wi-Fi HaLow یک برد سازگار با Arduino Zero است که برای ارتباطات بی‌سیم کم‌مصرف و دوربرد با استفاده از فناوری Wi-Fi HaLow (استاندارد 802.11ah) طراحی شده است. این برد به‌ویژه برای کاربردهایی مانند کشاورزی هوشمند، اتوماسیون صنعتی و نظارت از راه دور ایده‌آل است. با بهره‌گیری از فناوری‌های نوین، این برد قابلیت‌هایی را ارائه می‌دهد که نیازهای پروژه‌های مدرن اینترنت اشیا (IoT) را برآورده می‌کند.

ویژگی‌های فنی و مشخصات برد

این برد با استفاده از میکروکنترلر قدرتمند و ماژول Wi-Fi HaLow طراحی شده است تا عملکردی قابل اعتماد و انعطاف‌پذیر را برای توسعه‌دهندگان فراهم کند. در ادامه به مشخصات اصلی این برد اشاره می‌کنیم:

مشخصه	جزئیات
میکروکنترلر (MCU)	Microchip ATSAMD21G18A Cortex-M0+ با فرکانس 48 مگاهرتز، حافظه فلش 256 کیلوبایت، رم 32 کیلوبایت
حافظه	درگاه کارت microSD
Wi-Fi HaLow	سری TXW83xx مبتنی بر استاندارد IEEE 802.11ah
باند فرکانسی	730 تا 950 مگاهرتز (باند زیر گیگاهرتز)
پهنای باند کانال	1/2/4/8 مگاهرتز
نرخ داده	150 کیلوبیت بر ثانیه تا 32.5 مگابیت بر ثانیه
آنتن	آنتن خارجی از طریق کانکتور iPEX
پورت USB	پورت USB Type-C برای تغذیه و برنامه‌نویسی
توسعه‌پذیری	2 هدر 11 پینی (شامل 1x UART، 1x I2C، 1x SPI، تا 18 GPIO)، هدر مادگی برای I2C
ویژگی‌های جانبی	دکمه‌های روشن/خاموش، دکمه‌های کاربر و ریست، LEDهای تغذیه و کاربر
منبع تغذیه	پورت USB Type-C با ولتاژ 5 ولت، ورودی باتری LiPo با ولتاژ 3.7 ولت (قابلیت شارژ از طریق USB)

این برد با طراحی امبدد (تعبیه‌شده) و قابلیت‌های متنوع، به توسعه‌دهندگان امکان می‌دهد تا پروژه‌های پیچیده را با سهولت بیشتری پیاده‌سازی کنند.

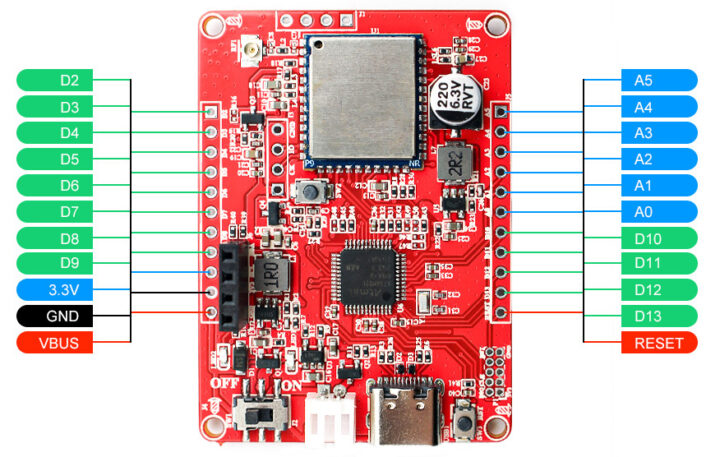

پین اوت برد Maduino-Zero-Wi-Fi-Halow

قابلیت‌ها و کاربردهای Wi-Fi HaLow

فناوری Wi-Fi HaLow که در این برد استفاده شده، به دلیل کارایی بالا در مصرف انرژی و توانایی پوشش‌دهی در مسافت‌های طولانی، گزینه‌ای مناسب برای اینترنت اشیا و کاربردهای صنعتی است. این فناوری در باند زیر گیگاهرتز عمل می‌کند و امکان ارتباط پایدار در محیط‌ های چالش‌برانگیز را فراهم می‌آورد.

حالت‌های عملیاتی: پشتیبانی از حالت‌های Access Point (AP) و Station (STA) برای انعطاف‌پذیری بیشتر در شبکه‌سازی.
پشتیبانی نرم‌افزاری: قابلیت برنامه‌نویسی از طریق Arduino IDE و پشتیبانی از دستورات AT برای پیکربندی و تست سریع.
نمونه کدها: شرکت سازنده کدهای نمونه‌ای برای ارسال داده‌های دما و رطوبت با استفاده از حسگر DHT11 ارائه کرده است.

مقایسه با سایر بردهای Wi-Fi HaLow

برد Maduino Zero Wi-Fi HaLow در کنار سایر بردها مانند AsiaRF AWH575-MF1، LILYGO T-Halow و کیت ارزیابی MM6108-EKH05 مبتنی بر STM32 قرار می‌گیرد. برخلاف برخی از این بردها که رابط دوربین را برای کاربردهای نظارتی ارائه می‌دهند، این برد فاقد چنین رابطی است و بیشتر بر قابلیت‌های ارتباطی و کم‌مصرف بودن تمرکز دارد.

منابع و مستندات

برای کسب اطلاعات بیشتر و دسترسی به دستورالعمل‌های راه‌اندازی و کدهای نمونه، می‌توانید به Wiki رسمی محصول مراجعه کنید. همچنین، نقشه‌های سخت‌افزاری و دیتاشیت‌ها در مخزن GitHub در دسترس هستند.

قیمت و دسترسی

برد Maduino Zero Wi-Fi HaLow با قیمت 19.80 دلار در فروشگاه Makerfabs عرضه می‌شود. این پکیج شامل برد و یک آنتن خارجی هماهنگ برای ارتباطات دوربرد 802.11ah است.
