رقیب جدید T-Deck Pro؛ Cardputer Mesh با LoRa، GPS و کیبورد کامل معرفی شد

بلاگ خبری

66 بازدید

۱۴۰۵-۰۲-۱۶

3 دقیقه

نویسنده: آرویدتک
درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

به گفته CNX Software – Embedded Systems News

کیت جدید Cardputer Mesh از M5Stack با ترکیب تراشه ESP32-S3 و ماژول رادیویی SX1262، یک ترمینال جیبی و متن‌باز برای پیام‌رسانی آفلاین در شبکه Meshtastic فراهم کرده است. این گجت با بهره‌گیری از نمایشگر داخلی، صفحه کلید کامل و پشتیبانی از GNSS، جایگزینی کارآمد و ماژولار برای ارتباطات متنی دوربرد و خارج از شبکه محسوب می‌شود.

این کیت توسعه در اصل یک ارتقای ماژولار برای نسخه اصلی Cardputer است، به طوری که واحد پایه از طریق یک صفحه‌کلید ۵۶ کلیدی و یک LCD ۱.۱۴ اینچی، رابط کاربری (UI) را مدیریت می‌کند. ماژول الحاقی کلاهک یا “Cap”، یک فرستنده-گیرنده Semtech SX1262 و یک ماژول GNSS مدل AT6668 را به مجموعه اضافه می‌کند که امکان ارسال پیام‌های متنی خارج از شبکه (off-grid) و ردیابی موقعیت GPS را بدون تکیه بر شبکه‌های تلفن همراه فراهم می‌سازد.

مشخصات فنی Cardputer Mesh

بخش	مشخصه	توضیحات
کنترلر کرنل Cardputer-Adv	ماژول بی‌سیم میکروکنترلر	M5Stack M5Stamp S3A
	SoC	Espressif Systems ESP32-S3FN8
	پردازنده	دو هسته‌ای ۳۲ بیتی Xtensa LX7 با دستورالعمل‌های برداری هوش مصنوعی تا فرکانس ۲۴۰ مگاهرتز
	کمک‌پردازنده	RISC-V ULP
	حافظه رم	۵۱۲ کیلوبایت SRAM
	حافظه داخلی	۸ مگابایت فلاش
	ذخیره‌سازی جانبی	اسلات کارت حافظه MicroSD
	ارتباط بی‌سیم	وای‌فای ۲.۴ گیگاهرتز 802.11b/g/n و بلوتوث 5.0 + Mesh
	آنتن داخلی	آنتن سه‌بعدی ۲.۴ گیگاهرتز
	USB	یک عدد پورت USB Type-C
	رابط‌های توسعه	پشتیبانی از SPI، I2C، UART، ADC و سایر ورودی/خروجی‌ها
	نمایشگر	LCD IPS با اندازه ۱.۱۴ اینچ، رزولوشن ۲۴۰×۱۳۵ و درایور ST7789V2
	اسپیکر	اسپیکر ۱ وات با تقویت‌کننده NS4150B
	میکروفون	میکروفون MEMS با نسبت سیگنال به نویز 65dB
	خروجی صدا	جک خروجی صدای ۳.۵ میلی‌متری
	صفحه‌کلید	صفحه‌کلید ۵۶ کلیدی با ماتریس ۴×۱۴؛ کاهش نیروی فشار کلیدها از ۲۶۰ گرم به ۱۶۰ گرم
	سنسور حرکتی	سنسور ۶ محوره BMI270
	کانکتور Grove	کانکتور ۴ پین Grove با رابط I2C و ولتاژ ۵ ولت
	باس توسعه	باس ۱۴ پین با فاصله پایه ۲.۵۴ میلی‌متر
	کلیدها	دکمه ریست، دکمه کاربر و سوئیچ روشن/خاموش
	فرستنده مادون قرمز	فرستنده IR داخلی
	نصب مغناطیسی	آهنربای داخلی برای نصب روی سطوحی مانند یخچال یا تخته وایت‌برد
	سازگاری مکانیکی	سازگار با قطعات الحاقی LEGO
	بند آویز	دارای سوراخ مخصوص بند آویز
	باتری	باتری داخلی لیتیوم-یون ۱۷۵۰ میلی‌آمپر ساعت، جایگزین باتری‌های قبلی ۱۴۰۰ + ۱۲۰ میلی‌آمپر ساعت
	مدیریت تغذیه	سیستم داخلی شارژ باتری و تنظیم ولتاژ
	شارژ	شارژ از طریق پورت USB-C روی ماژول M5Stamp S3A
	منبع تغذیه	تغذیه از باتری داخلی یا پورت USB-C
ماژول ارتباطی Cap LoRa-1262	تراشه رادیویی LoRa	Semtech SX1262
	بازه فرکانسی	۸۶۸ تا ۹۲۳ مگاهرتز
	حساسیت گیرنده LoRa	-۱۴۷ dBm در حالت نرخ داده پایین
	توان ارسال	+۲۲ dBm
	مدولاسیون‌های پشتیبانی‌شده	LoRa، FSK، GFSK، MSK و OOK
	آنتن LoRa	آنتن خارجی SMA مدل rubber duck مادگی
	ماژول GNSS	ATGM336H-6N بر پایه AT6668
	سیستم‌های موقعیت‌یابی	GPS، BeiDou BD2/BD3، GLONASS، Galileo و QZSS
	دقت موقعیت‌یابی	کمتر از ۱.۵ متر CEP50
	حساسیت GNSS	-۱۶۲dBm در حالت ردیابی و -۱۴۸dBm در استارت سرد
	آنتن GNSS	آنتن سرامیکی داخلی
	پورت‌های Grove	۲ عدد پورت ۴ پین Grove؛ یکی روی Cardputer و یکی روی Cap
	اتصال بین دو ماژول	باس توسعه ۱۴ پین با فاصله پایه ۲.۵۴ میلی‌متر

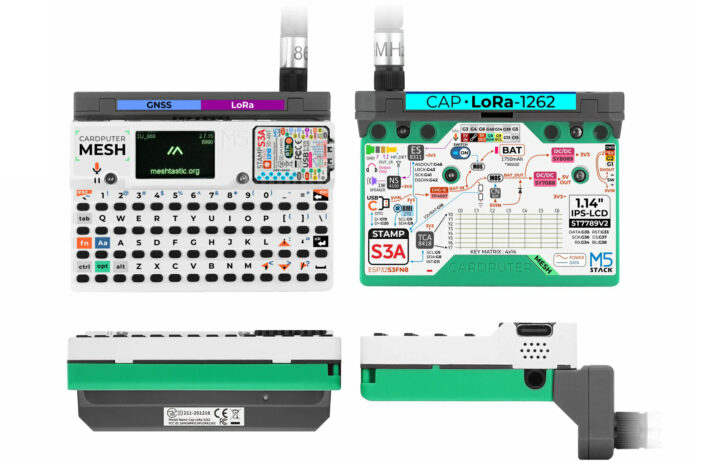

	ابعاد مکانیکی	۸۴ × ۵۴ × ۳۴.۸ میلی‌متر در حالت ترکیبی
	نصب	حفره‌های نصب سازگار با LEGO همراه با پشت مغناطیسی
	فرم نهایی	کمی بزرگ‌تر از Cardputer-Adv در حالت ترکیب‌شده با ماژول LoRa

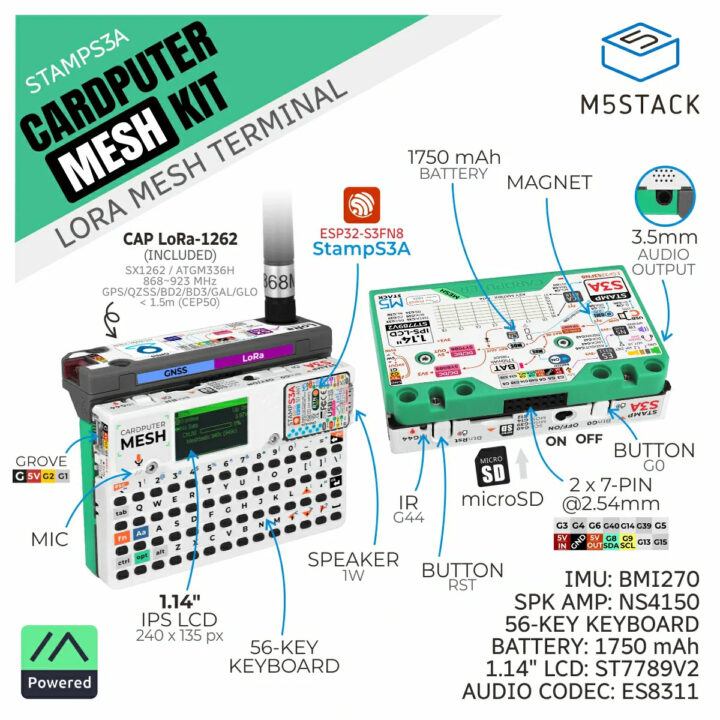

کیت Cardputer Mesh برای بررسی اجمالی Meshtastic

در بخش نرم‌افزار، این کیت توسعه با firmware Meshtastic به صورت پیش‌فرض فلش شده عرضه می‌شود. با این حال، به دلیل اینکه بر پایه اکوسیستم M5Stack است، برای توسعه‌های سفارشی کاملاً باز باقی می‌ماند. کاربران CAN دستگاه را با استفاده از Arduino IDE، ESP-IDF یا UiFlow2 برنامه‌نویسی کنند. شرکت M5Stack پیش از این کتابخانه‌های لازم برای RadioLib (LoRa) و TinyGPSPlus (GNSS) را جهت ساده‌سازی توسعه فراهم کرده است.

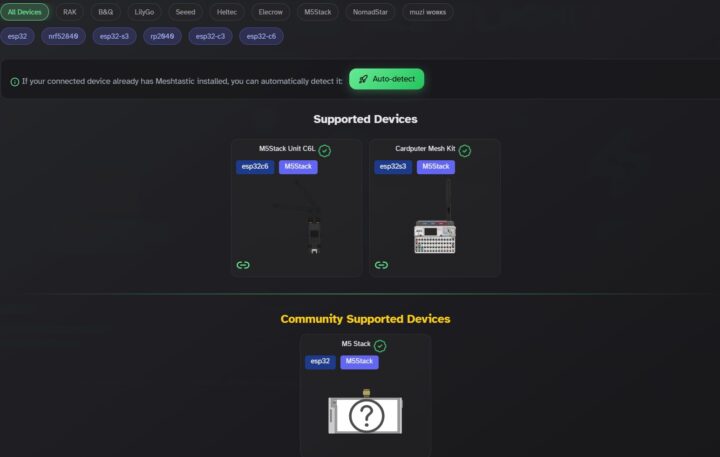

کیت Cardputer Mesh را می‌توان با استفاده از Meshtastic Web Flasher فلش کرد

این دستگاه همچنین توسط Meshtastic Web Flasher پشتیبانی می‌شود، بنابراین شما میتوانید به راحتی Meshtastic را مستقیماً از مرورگر خود نصب یا به‌روزرسانی کنید. کافی است دستگاه را انتخاب کرده، firmware را برگزینید و روی دکمه فلش کلیک کنید. به هیچ نرم‌افزار اضافی نیاز نیست.

این محصول با محصولات مشابه دیگری نظیر ارتباط‌گیر خارج از شبکه Trail Mat، دستگاه LILYGO T-LoRa Pager و LILYGO T-Deck Pro رقابت می‌کند.
