کنترلر فوق‌کوچک Cheetah MX4 Mini برای چاپگر سه‌بعدی – منبع باز و قدرتمند

به گفته hackster

معرفی کنترلر چاپگر سه بعدی فوق کوچک Cheetah MX4 Mini

یک چاپگر سه بعدی به عناصر کنترلی نیاز دارد تا به آن دستور دهد چگونه و چه مقدار هر موتور پله‌ای بچرخد و این نقش توسط کنترلر ایفا می‌شود. با پیشرفت چاپگرهای سه بعدی و افزایش تقاضا برای قابلیت‌های جدید، کنترلرها نیز به تدریج پیچیده‌تر و بزرگتر شده‌اند که برای ساخت‌های کوچکتر مشکل‌ساز است. بر همین اساس، کای پریرا به طراحی Cheetah MX4 Mini با هدف ارائه یک راهکار فشرده و منبع باز پرداخته است.

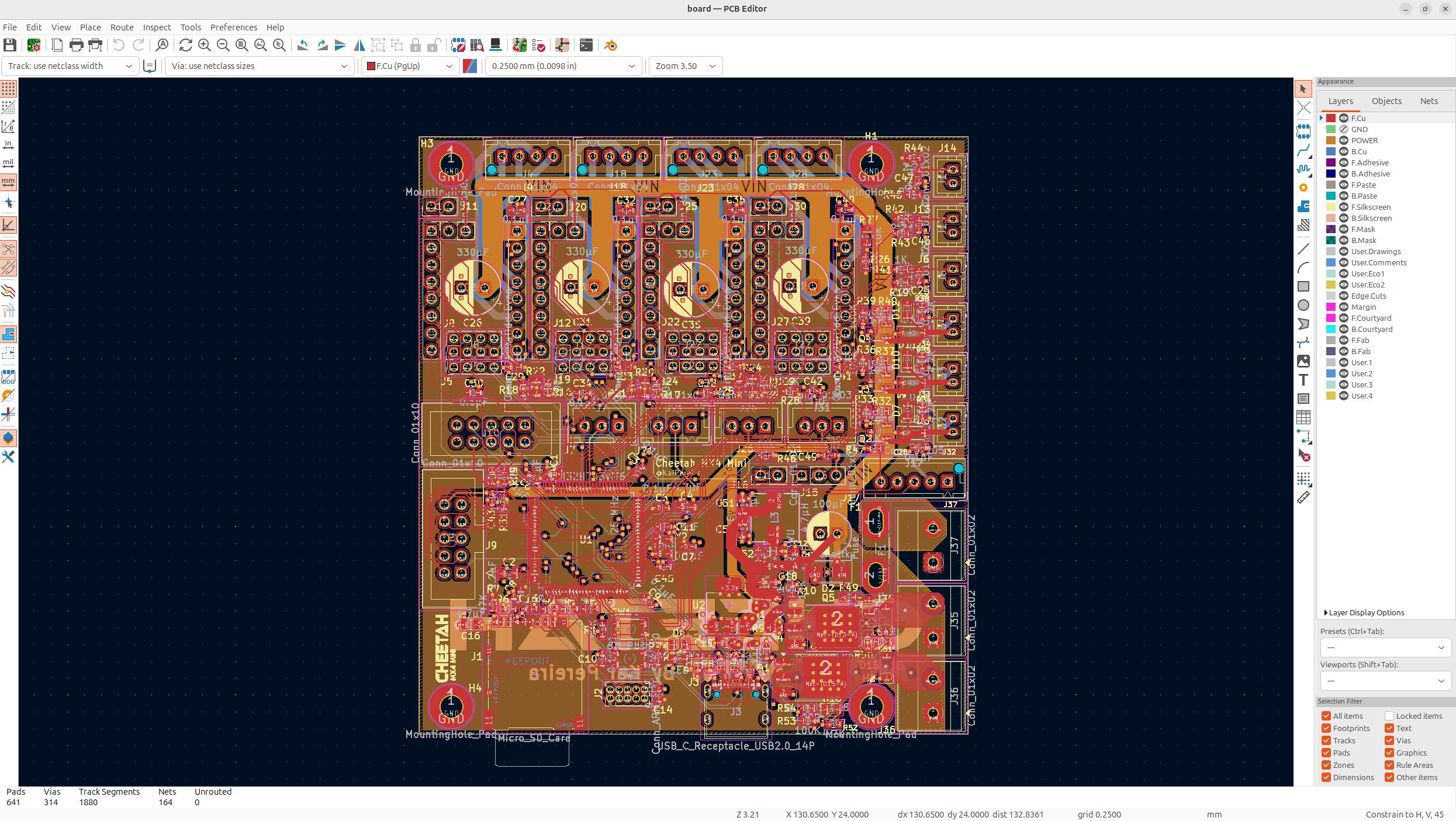

این طراحی جدید هنوز در مرحله اولیه قرار دارد و مشخص نیست که آیا پریرا نمونه اولیه‌ای را ساخته است یا خیر، اما اولین نگاه به Cheetah MX4 Mini نویدبخش است. این کنترلر که روی یک PCB چهار لایه سفارشی ساخته شده، شامل یک میکروکنترلر STM32H7، چهار سرفصل درایور موتور پله‌ای TMC، سه ورودی ترمیستور، یک ورودی پروب، سه خروجی فن و دو خروجی حرارتی با جریان بالا است. همچنین از صفحه نمایش LCD، کارت SD و ورودی USB-C پشتیبانی می‌کند. تغذیه این برد می‌تواند از طریق درگاه USB-C یا یک منبع تغذیه خارجی (۱۲ ولت یا ۲۴ ولت) تأمین شود.

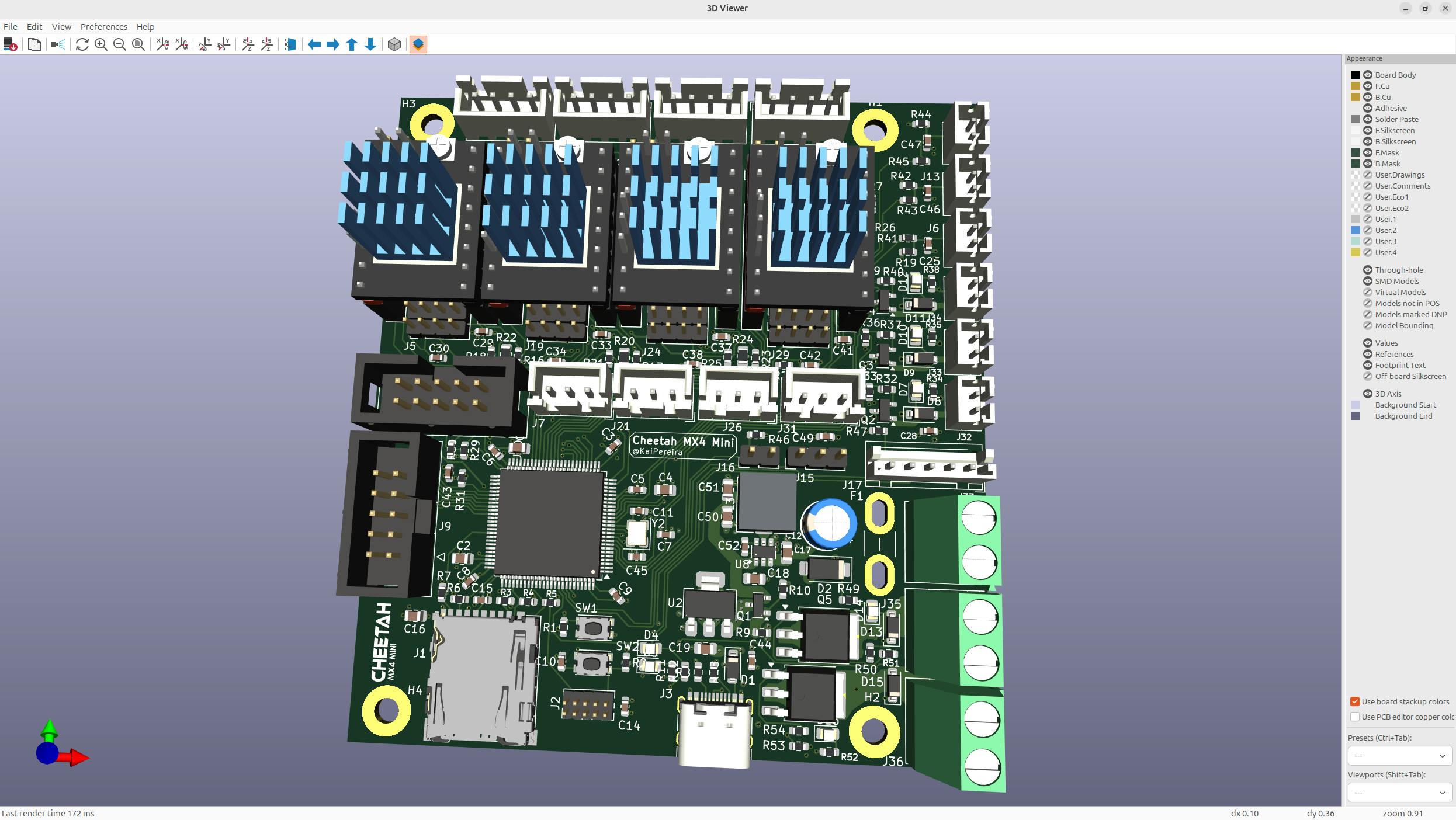

کنترلر چاپگر سه بعدی فوق کوچک Cheetah MX4 Mini

کنترلر Cheetah MX4 Mini باید مشابه سایر کنترلرهای چاپگر سه‌بعدی عمل کند و با تمام گزینه‌های محبوب فریمور سازگار باشد. این شامل Klipper می‌شود که انتخاب اول بسیاری از کاربران است. علی‌رغم اینکه ویژگی‌های این کنترلر انقلابی نیست و بسیاری از کنترلرهای دیگر مزایای مشابهی را ارائه می‌دهند، نقطه قوت اصلی Cheetah MX4 Mini در ابعاد فوق‌العاده کوچک آن است. ابعاد آن تنها ۹۰×۸۰ میلی‌متر (۳.۵۴×۳.۱۵ اینچ) است که در مقایسه با Duet 3 Mini 5+ که ابعادی برابر ۱۲۳×۱۰۰میلی‌متر دارد، بسیار کوچکتر است. هرچند کنترلرهای کوچکتری نیز وجود دارند، اما Cheetah MX4 Mini ویژگی‌های زیادی را در ابعاد کوچک خود جای داده است.

اگر به استفاده از Cheetah MX4 Mini علاقه‌مند هستید، فایل‌های منبع باز آن هم‌اکنون در GitHub موجود است. پریرا برد را برای سفارش آسان در JLCPCB تنظیم کرده است، یا می‌توانید فایل‌ها را با هر خدمات دیگری برای ساخت PCB استفاده کنید.
