ماژول AAEON COM-ARHC6 بر پایه Intel Arrow Lake در فرم‌فکتور COM Express Type 6 Compact تا Core Ultra 9 285H شانزده‌هسته‌ای پیش می‌رود و حداکثر 99 TOPS برای Edge AI می‌دهد. دو SO-DIMM تا 128GB DDR5‑6400، گزینه NVMe BGA، 2.5GbE، دو MIPI CSI و حداکثر چهار نمایشگر مستقل ارائه می‌کند. برد توسعه ارزیابی ECB-920A-A11 نیز معرفی شده است.

ماژول کامپیوتر-روی-ماژول (Computer-on-Module) مدل COM-ARHC6 از AAEON در فرم‌فکتور COM Express Type 6 Compact با انتخابی از پردازنده‌های Intel Arrow Lake تا Core Ultra 9 285H شانزده‌هسته‌ای عرضه می‌شود و برای کاربردهای پرتوان Edge AI مانند تجهیزات تصویربرداری تشخیصی و بازرسی نوری خودکار مناسب است.

این ماژول دو اسلات SO-DIMM برای حداکثر 128GB حافظه DDR5‑6400، گزینه SSD نوع NVMe روی چیپ (BGA) تا 256GB، کنترلر 2.5 GbE، دو کانکتور MIPI CSI و دو کانکتور استاندارد 220 پین برد-به-برد مطابق COM Express Type 6 دارد که رابط‌های SATA، نمایشگر (HDMI ،DP ،LVDS/eDP ،VGA)، USB و همچنین چندین خط PCIe و PEG را بیرون می‌کشد.

مشخصات COM-ARHC6

بخش	گزینه/درگاه	جزئیات
SoC	Arrow Lake-H	سری پردازنده‌های Intel Arrow Lake-H
CPU	Intel Core Ultra 5 225H	14 هسته (4P+8E+2LPE)؛ کلاک تا 4.9 GHz (P) / 4.3 GHz (E) / 2.5 GHz (LPE)؛ کش 18MB؛ GPU: 7x Xe Intel Arc 130T (63 TOPS)؛ Intel AI Boost (13 TOPS)؛ مجموع: 83 TOPS؛ PBP: 28 W
CPU	Intel Core Ultra 7 255H	16 هسته (6P+8E+2LPE)؛ کلاک تا 5.1 GHz (P) / 4.4 GHz (E) / 2.5 GHz (LPE)؛ کش 24MB؛ GPU: 8x Xe Intel Arc 140T (74 TOPS)؛ Intel AI Boost (13 TOPS)؛ مجموع: 96 TOPS؛ PBP: 28 W
CPU	Intel Core Ultra 9 285H	16 هسته (6P+8E+2LPE)؛ کلاک تا 5.4 GHz (P) / 4.5 GHz (E) / 2.5 GHz (LPE)؛ کش 24MB؛ GPU: 8x Xe Intel Arc 140T (77 TOPS)؛ Intel AI Boost (13 TOPS)؛ مجموع: 99 TOPS؛ PBP: 45 W
حافظه	2x SO-DIMM	تا 128GB DDR5‑6400 (non‑ECC)
ذخیره‌سازی	NVMe SSD (BGA)	اختیاری تا 256GB از طریق آخرین شیار PEG [x4]
شبکه	2.5GbE	کنترلر Intel I226
دوربین	2x MIPI CSI	کانکتور روی ماژول
کانکتورهای برد	2x 220‑pin	مطابق COM Express Type 6؛ نمایشگر، SATA، USB، PCIe/PEG
ذخیره‌سازی	2x SATA III	6 Gbps
ویدیو	DDI 1	DP/HDMI تا 3840 x 2160
ویدیو	DDI 2	DP/HDMI تا 3840 x 2160
ویدیو	DDI 3	DP/HDMI تا 3840 x 2160؛ هم‌جای با VGA، سوییچ خودکار
ویدیو	VGA	تا 1920 x 1080؛ هم‌جای با DDI 3
ویدیو	LVDS/eDP	LVDS تا 1920 x 1080 (پیش‌فرض) یا eDP تا 3840 x 2160؛ انتخاب از BoM
نمایشگرها	خروجی مستقل	تا 4 نمایشگر مستقل
صدا	HD Audio	رابط صوتی HD
USB	8x USB 2.0	—
USB	4x USB 3.2 Gen 2	—
سریال	2x 2‑Wire UART	—
گسترش	PEG 4.0	[x8] + [x4] + [x4]؛ آخرین [x4] قابل استفاده برای SSD NVMe روی چیپ
گسترش	PCIe	PCIe 4.0 [x1] x4 + PCIe [x4]
I/O کم‌سرعت	GPIO / I2C / SMBus	GPIO هشت‌بیتی؛ I2C از EC (پیش‌فرض) یا CPU (قابل سوییچ از BIOS)؛ SMBus از CPU
امنیت	fTPM / dTPM	dTPM پیش‌فرض
BIOS	AMI UEFI	با WoL و تایمر watchdog
خنک‌کاری	فعال/غیرفعال	فن فعال یا هیت‌سینک پسیو
توان	نوع AT/ATX	+9V–16V و +5VSB برای ATX؛ +9V–16V برای AT
مصرف توان	مدل Ultra 9 285H	9.13A @ +12V (Typical)
ابعاد/وزن	95 x 95mm / 120g	COM Express Compact Size، Type 6
محیطی	دما/رطوبت	کارکرد: 0°C ~ 60°C؛ انبارش: -40°C ~ 85°C؛ رطوبت: 0% ~ 90% بدون میعان
تاییدیه	CE/FCC Class A	—

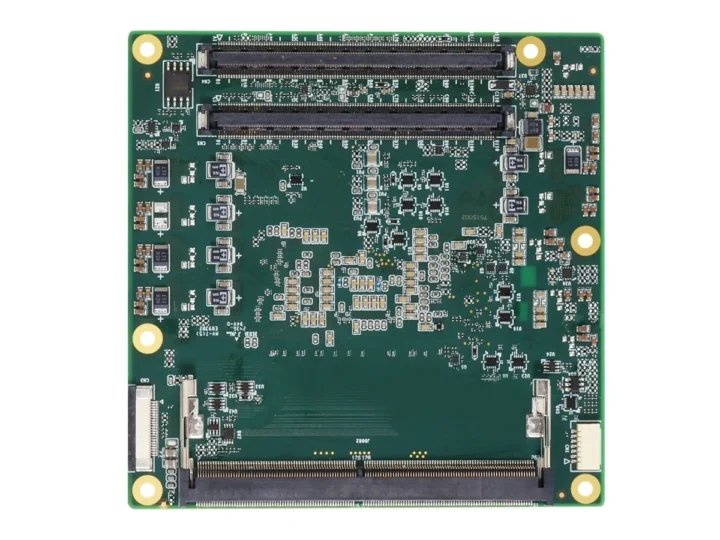

نمای پایین ماژول

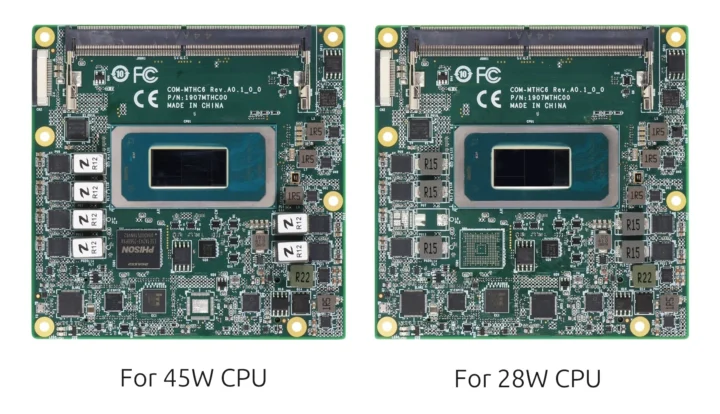

نسخه 45W با چیپ PHISON NVMe SSD و همه قطعات (چپ) در برابر نسخه 28W بدون SSD روی چیپ و قطعات کمتر برای مدیریت توان

تفاوت‌ها نسبت به نسل Meteor Lake و بهبود کارایی

مشخصات کلی بسیار مشابه ماژول COM-MTHC6 مبتنی بر Meteor Lake-H است که آوریل گذشته معرفی شد و عملاً پردازنده‌های Meteor Lake-H با Arrow Lake-H جایگزین شده‌اند. شرکت می‌گوید ماژول جدید Arrow Lake-H تا 19.6% کارایی CPU و 20.3% کارایی GPU بالاتر ارائه می‌دهد. همچنین به افزایش 33% ظرفیت حداکثری حافظه DDR5 از 96GB به 128GB اشاره شده است؛ اما احتمال دارد علت، دسترس‌پذیری ماژول‌های 64GB DDR5 باشد (در حالی‌که پیش‌تر بازار عمدتاً 48GB ارائه می‌داد). اگر چنین باشد، شاید نسخه Meteor Lake هم بتواند تا 128GB RAM را پشتیبانی کند.

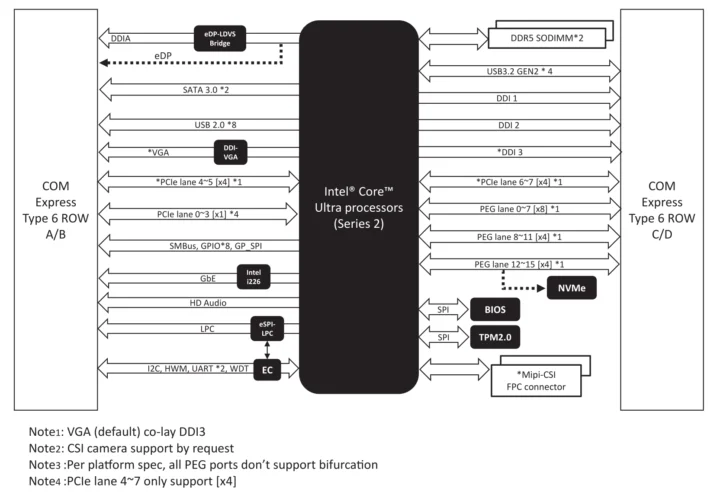

بلوک‌ دیاگرام COM-ARHC6

پشتیبانی نرم‌افزار و معرفی برد توسعه ارزیابی

AAEON برای Windows 11 64‑bit و Ubuntu 24.04 با Linux 6.11 پشتیبانی ارائه می‌دهد. برخلاف گذشته که خبرهای SoM/COM این شرکت اشاره‌ای به بردهای توسعه نمی‌کردند، هم‌زمان یک برد توسعه ارزیابی COM Express Type 6/Type 10 نیز معرفی شده است.

برد توسعه ارزیابی ECB-920A-A11 (COM Express Type 6/Type 10)

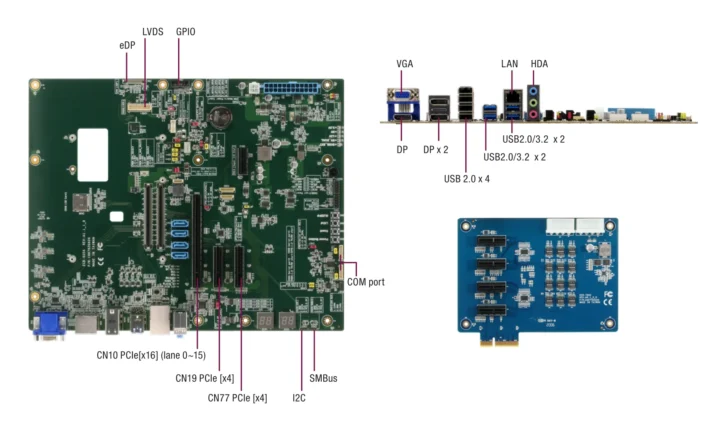

ECB-920A-A11-COM-Express-Evaluation-Carrier-Board-Type-6-Type-10-720x422

برد توسعه ارزیابی AAEON ECB-920A-A11 (Type 6/Type 10) با کارت اختیاری PER-604 (PCIe x4 به 4x PCIe x1)

مشخصات برد ECB-920A-A11

بخش	گزینه/درگاه	توضیحات
کانکتورهای COM	Row A/B & Row C/D	مطابق استاندارد COM Express
ذخیره‌سازی	4x SATA	—
ذخیره‌سازی	MicroSD	شکاف کارت MicroSD
نمایشگر	LVDS	کانکتور 40‑pin دوکاناله
نمایشگر	eDP	کانکتور 30‑pin
نمایشگر	DisplayPort	3x DP
نمایشگر	VGA	15‑pin D‑SUB
صدا	جک‌ها	3.5mm Line‑in، Line‑out، Microphone
صدا	کُدک	RealTek ALC892
شبکه	2.5GbE RJ45	کنترلر روی ماژول CPU
USB	Type‑A	4x USB 2.0 Type‑A، 4x USB 3.2/2.0 Type‑A
سریال	UART	2x 2‑wire (Tx/Rx)
گسترش	PCIe	2x PCIe x4؛ 1x PCIe x16
I/O کم‌سرعت	GPIO / I2C	GPIO هشت‌بیتی، I2C
رابط‌های پایه	LPC / SMBus / eSPI / CAN Bus	—
متفرقه	کلیدها/LED	دکمه‌های Power و Reset؛ LED دیباگ “80 PORT” (توضیح سازنده نامشخص است مگر این‌که 80 LED روی برد باشد…)
پنل جلو	هدر 10‑pin	—
RTC/فن	باتری/کانکتور	سوکت باتری RTC؛ کانکتور فن 4‑pin
تغذیه	ATX	نوع منبع ATX
ابعاد/وزن	305 x 244mm / 600g	فرم‌فکتور ATX (Gross)
محیطی	دما/رطوبت	کارکرد: 0°C ~ 60°C؛ انبارش: -40°C ~ 85°C؛ رطوبت: 0% ~ 90% بدون میعان

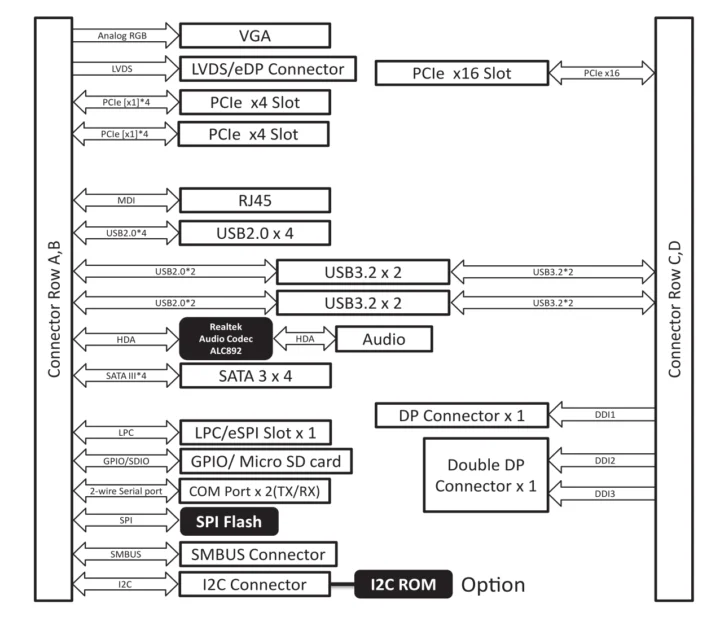

AAEON-ECB-920A-A11-block-diagram-720x630

بلوک‌دیاگرام برد توسعه ECB-920A-A11

اقلام همراه و قیمت

برد ECB-920A-A11 همراه با یک برد مبدل PER-T603 (COM Express Type Converter)، یک کارت PER-T604 (PCIe x4 به 4x PCIe x1)، و کیت کابل شامل دو کابل SATA و دو کابل سریال عرضه می‌شود.

قیمت ماژول COM-ARHC6 اعلام نشده است؛ اما با توجه به قیمت نمونه‌های COM-MTHC6 قبلی (از $700 برای Core Ultra 5 125H تا $924 برای Core Ultra 9 185H)، انتظار برچسب قیمتی مشابه و اندکی بالاتر برای مدل‌های Arrow Lake منطقی است. برد توسعه ECB-920A-A11 با همه متعلقات $485 قیمت دارد. جزئیات بیشتر شامل دیتاشیت، راهنما، BIOS و درایورهای Windows و Linux در صفحه محصول در دسترس است.
