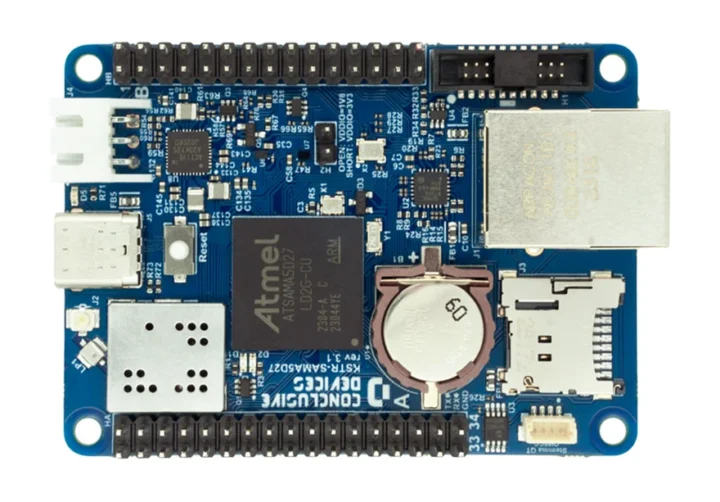

برد Conclusive Engineering KSTR-SAMA5D27 یک میکرو کامپیوتر تک برد (SBC) بسیار جمع و جور و کم مصرف است که از پردازنده ی Microchip SAMA5D27 مبتنی بر هسته ARM Cortex-A5 بافرکانس 500 مگاهرتز به همراه 256 مگابایت حافظه LPDDR2 (بصورت داخلی) بهره میبرد. این برد همچنین از لینوکس، U-Boot و سایر سیستم‌های عامل پشتیبانی می‌کند، که آن را برای توسعه‌دهندگان و مهندسان بسیار کاربردی می‌سازد.

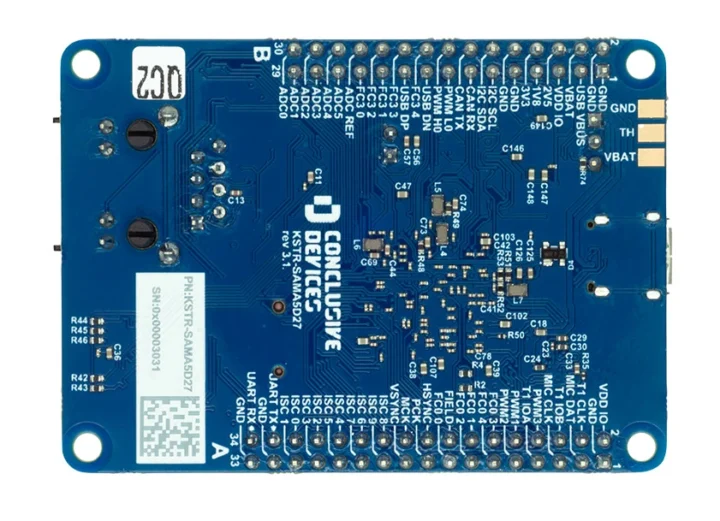

KSTR-SAMA5D27

این برد دارای یک درگاه کارت حافظه microSD و حافظه EEPROM برای ذخیره‌سازی و پیکربندی است و از اتصالات شبکه ی اترنت با سرعت بالا ، وای فای 4 و بلوتوث 4.1 برخوردار میباشد. همچنین یک پورت USB-C، دو هدر GPIO و قابلیت تغذیه از طریق USB و یا باتری برای آن در نظر گرفته شده است. این برد برای کاربردهای اینترنت اشیا (IoT )، سیستم‌های هوشمند و پردازش های لبه شبکه (Edge Computing) طراحی شده است.

مشخصات فنیConclusive Engineering KSTR-SAMA5D7

SiP – Microchip SAMA5D27

CPU: ریزپردازنده ARM Cortex-A5 با فرکانس ۵۰۰ مگاهرتز
حافظه سیستم: ۲۵۶ مگابایت LPDDR2

ذخیره‌سازی (Storage):

اسلات کارت MicroSD
۴ کیلوبایت EEPROM

شبکه (Networking):

سوکت اترنت RJ45 با سرعت ۱۰/۱۰۰ مگابیت بر ثانیه
وایرلس ۲.۴ گیگاهرتز منطبق بر استاندارد IEEE 802.11 b/g/n و بلوتوث ۴.۱

پورت USB:

یک عدد کانکتور USB 2.0 OTG از نوع Type-C
یک عدد پورت USB 2.0 Host روی هدر توسعه (Expansion Header)

واسط‌های توسعه (Expansion):

دو کانکتور ۳۴ پین و ۳۰ پین شامل:

۲ واحد Flexcom (قابل پیکربندی به صورت I2C، SPI یا UART)
امکاناتI2C
مبدل آنالوگ به دیجیتال (ADC) ۶ کاناله به همراه ولتاژ مرجع (Vref)
کنترل‌کننده سنسور تصویر (ISC) ۱۰ بیتی با پشتیبانی از سنسورهای ۱۰ و ۱۲ بیتی
۴ کانال PWM
ورودی/خروجی تایمر
باس CAN و USB
ورودی صوتی PDMIC
UART کنسول
پین‌های تغذیه: ۳.۳V، ۲.۵V، ۱.۸V، ۵.۰V و VBAT
کانکتور Qwiic (برای اتصال سریع سنسورهای I2C)

اشکال‌زدایی و برنامه‌ریزی (Debug):

UART کنسول روی هدر توسعه
کانکتور Conclusive Developer Cable
UART سیستم
پورت JTAG
باس I2C سیستم (جهت برنامه‌ریزی EEPROM)

امنیت (Security):

Arm TrustZone
راه‌اندازی امن (Secure Boot)
موتور رمزنگاری سخت‌افزاری (Hardware Encryption Engine)
پایش صحت حافظه (Memory Integrity Monitor)

سایر موارد (Misc):

دکمه Reset
سه عدد LED وضعیت: نشانگر تغذیه، نشان دهنده صحت سیستم (Heartbeat)
ساعت زمان واقعی (RTC) درون پردازنده اصلی (MPU)
پشتیبانی از باتری پشتیبان (مدل CR1220) برای حفظ RTC و RAM استاتیک
پین‌های انتخاب ولتاژ VDDIO (انتخاب بین ۳.۳ ولت و ۱.۸ ولت)

مدیریت توان (Power Management):

ورودی ۵ ولت DC از طریق پورت USB Type-C
پشتیبانی از باتری لیتیوم-یون خارجی به همراه مدار شارژ، پایش سطح شارژ و دما از طریق یک کانکتور ۳ پین و پدهای لحیم‌کاری.

مصرف (SoC):

کمتر از ۲۰۰ میکروآمپر در حالت کم‌مصرف با قابلیت بیدارشوندگی سریع (fast wake-up )
۵ میکروآمپر در حالت پشتیبان (Backup Mode)

ابعاد:

۷۰ در ۵۰ میلی‌متر

شرکت Conclusive Engineering برای این برد، پشتیبانی از لینوکس نسخه‌های ۶.۱ و ۶.۵، U-Boot، Yocto Project، Buildroot و اوبونتو (Ubuntu) را فراهم کرده است. همچنین پشتیبانی از FreeBSD نیز در صورت درخواست در دسترس خواهد بود. مستندات لازم برای شروع به کار، به همراه لینک‌های مربوط به اطلاعات، تصاویر، سیستم‌عامل و سورس کد، در صفحه ویکی (Wiki) محصول موجود است. خانواده تراشه‌های SAMA5D2 اولین بار در سال ۲۰۱۸ معرفی شدند.

اغلب بردها و ماژول‌هایی که پیش از این به آن‌ها پرداخته‌ایم، بین سال‌های ۲۰۱۹ تا ۲۰۲۱ عرضه شده‌اند؛ از جمله بردهای Jupiter Nano، ماژول بسیار کوچک HaneSOM، برد Arrow Shield96 و برد Giant Board (که نامش با اندازه واقعی‌اش تناسبی ندارد) با فرم‌فکتور Adafruit Feather. اگرچه خود این تراشه حدود ۸ سال از عمرش می‌گذرد، اما برد KSTR-SAMA5D27 محصول نسبتاً جدیدی به شمار می‌رود و نمونه‌های آن از سال گذشته در فروشگاه آنلاین شرکت موجود بوده‌اند. نمونه‌های این کامپیوتر تک‌برد Microchip SAMA5D27 را می‌توان با قیمت ۱۱۹ دلار از فروشگاه اینترنتی Conclusive Engineering خریداری کرد. اطلاعات تکمیلی در صفحه رسمی محصول قابل مشاهده است.
