ترمینال DFRobot LoRaWAN یک پایانه صنعتی IIoT کوچک و قابل نصب روی ریل DIN با ارتباط LoRaWAN تا 4 km است؛ ورودی آنالوگ 0–10V، دو ورودی دیجیتال ایزوله نوری، RS‑485/Modbus و رله خروجی دارد. با LoRaWAN Tool پیکربندی می‌شود و موتور قوانین محلی (تا 8 قانون) برای کنترل/گردآوری حتی در حالت آفلاین ارائه می‌کند. دو مدل EU 868 و US 915 هرکدام 35 دلار.

ترمینال DFRobot LoRaWAN: ترمینال صنعتی IIoT قابل نصب روی ریل DIN با اتصال دوربرد و کنترل محلی

ترمینال DFRobot LoRaWAN یک پایانه امبدد صنعتی جمع‌وجور برای سناریوهای صنعتی، کشاورزی و اتوماسیون ساختمان است که به ارتباط بی‌سیم کم‌مصرف و قابل‌اعتماد تا 4 km (دید مستقیم) نیاز دارند. این دستگاه از پروتکل استاندارد LoRaWAN (OTAA/ABP، Class A/C) پشتیبانی می‌کند و با درگاه‌های خصوصی یا شبکه‌های عمومی مانند TTN کار می‌کند. علاوه‌بر ارتباط، قابلیت‌های اخذ داده و کنترل محلی شامل ورودی آنالوگ 0–10V، ورودی‌های دیجیتال ایزوله نوری، RS‑485/Modbus و یک خروجی رله‌ای روی خود دستگاه ادغام شده‌اند.

برای خودکارسازی در محل، یک موتور قوانین بصری وجود دارد که می‌تواند سوئیچ‌کردن رله، ارسال دستورات RS‑485 یا تولید پیام‌های uplink را بر اساس شرایط تعریف‌شده انجام دهد؛ منطق از پیش‌تنظیم‌شده در حالت آفلاین نیز ادامه می‌یابد. تغذیه 12–24V، پارامترهای ارسال قابل‌تنظیم، به‌روزرسانی فریمور و بازنشانی کارخانه‌ای هم پشتیبانی شده‌اند.

مشخصات

	مشخصات	توضیحات
SoC/Main Controller	TBD	نام کنترلر اصلی هنوز اعلام نشده است
Wireless	LoRaWAN 863–870 MHz	EU (DFR1120-868)، توان Tx برابر 16 dBm
Wireless	LoRaWAN 902–928 MHz	US (DFR1120-915)، توان Tx برابر 22 dBm
حساسیت گیرنده	−137 dBm	@125 kHz SF12
پروتکل/کلاس	OTAA/ABP، Class A/C	سازگار با شبکه‌های خصوصی/عمومی مانند TTN
آنتن	SMA	کانکتور SMA برای آنتن خارجی
USB	USB Type‑C	پورت برای پیکربندی
Serial	RS‑485	ترمینال بلاک با پشتیبانی Modbus RTU
Analog input	0–10V، 15‑bit	ورودی آنالوگ از طریق ترمینال
Digital inputs	2× Optocoupler‑isolated	۵–24V، ایزولاسیون نوری
Relay output	Normally open	24VDC 3A / 220VAC 3A
VOUT	قابل‌کنترل	هم‌ارز VIN (12–24V)
RS‑485 termination	120Ω	سوئیچ مقاومت تطبیق انتهایی
نمایشگر وضعیت	Indicator LED	LED نشانگر روی بدنه
کنترل	Reset button	کلید Reset روی بدنه
تغذیه	12–24 VDC	ورودی برق صنعتی
ابعاد	89 × 53 × 24 mm	بدون درنظرگرفتن ترمینال‌ها و گیره‌ها
دمای کاری	−10 تا 60°C	مناسب برای محیط‌های صنعتی سبک
پوشش	DIN‑rail mountable	ماژول قابل‌نصب روی ریل DIN

ترکیب LoRaWAN دوربرد با ورودی آنالوگ دقیق، DI ایزوله، RS‑485/Modbus و رله خروجی، این پایانه را برای سناریوهای اخذ داده و کنترلی مستقل یا متکی به درگاه‌های LoRaWAN به گزینه‌ای عملی تبدیل می‌کند.

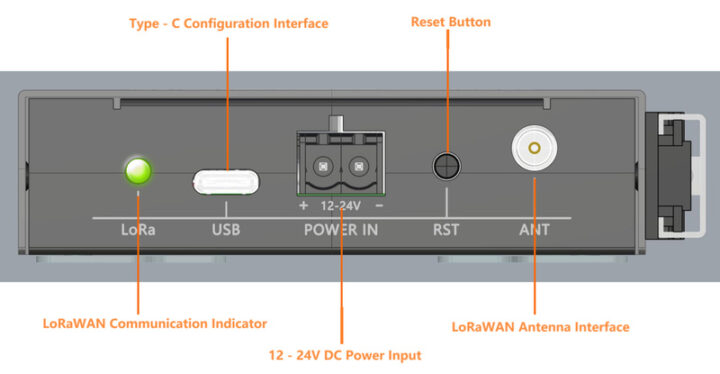

پشت ترمینال DFRobot LoRaWAN Control Terminal

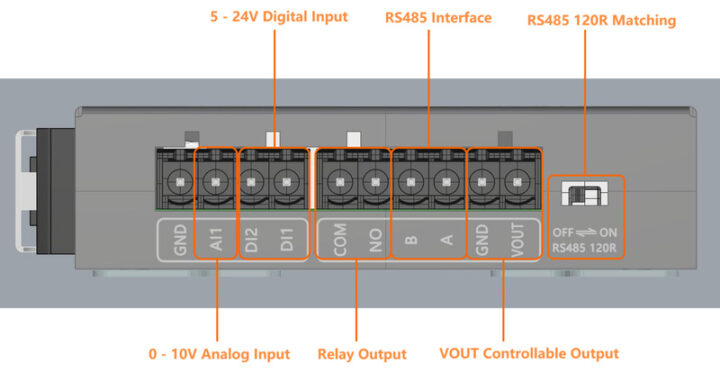

نمای روبه‌رو ترمینال DFRobot LoRaWAN Control Terminal

پیکربندی و قابلیت‌های فریمور

مدل DFR1120 از طریق ابزار اختصاصی DFRobot به‌نام LoRaWAN Tool پیکربندی می‌شود. این ابزار دسترسی کامل به پارامترهای شبکه، تنظیمات اخذ داده، ساخت قوانین و به‌روزرسانی فریمور را فراهم می‌کند. فریمور شامل یک موتور قوانین محلی با پشتیبانی از حداکثر 8 قانون و چندین اکشن است که موارد زیر را پوشش می‌دهد:

تشخیص سطح/لبه برای ورودی‌های دیجیتال (DI) و شمارش پالس
تحلیل فرمان‌های Modbus و اعمال فرمول‌های مقیاس‌بندی
تنظیم بازه‌های گزارش‌دهی و زمان‌بندی پیش‌تغذیه حسگر برای ذخیره انرژی
اتوماسیون مبتنی بر قواعد با رابط گرافیکی برای سوئیچ رله، دستورات RS‑485 یا پیام‌های uplink
ادامه کارکرد آفلاین بر اساس منطق از پیش‌تعریف‌شده

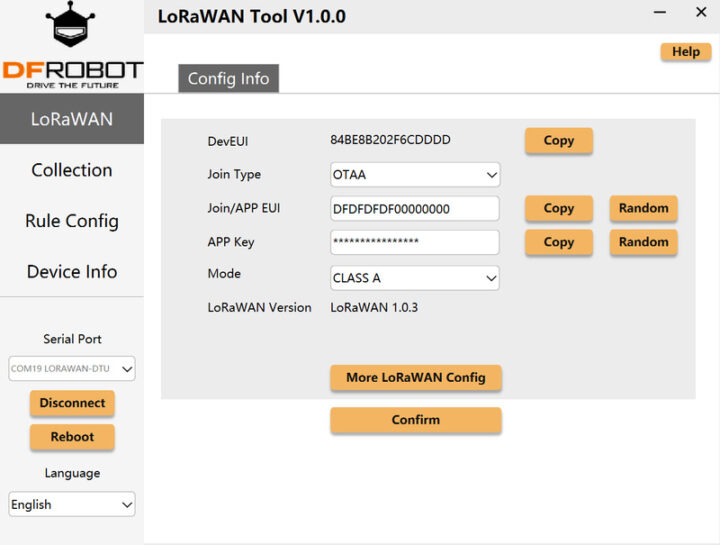

ابزار LoRaWAN Control Tool

علاوه‌بر این، پارامترهای ارسال قابل‌تنظیم، قابلیت بازگردانی کارخانه‌ای، و به‌روزرسانی فریمور از مسیر همین ابزار در دسترس است. اطلاعات کامل شامل معماری محصول، توضیح قابلیت‌ها، پارامترهای الکتریکی و جزئیات رابط‌ها در ویکی شرکت ارائه شده است.

مدل‌ها، قیمت و اقلام همراه

ترمینال LoRaWAN در دو واریانت عرضه می‌شود: US 915 MHz و EU 868 MHz، هر دو با قیمت 35 دلار در فروشگاه آنلاین DFRobot. محتویات بسته شامل:

واحد اصلی
آنتن لاستیکی
دو عدد پایه نصب (mounting lugs)
دو گیره ریل DIN
چهار پیچ M4×6
ترمینال‌های قابل‌نصب 4‑پین و 2‑پین

محصولات مشابه که پیش‌تر پوشش داده شده‌اند

از دیگر ترمینال‌های صنعتی LoRa/LoRaWAN با قابلیت نصب روی ریل DIN می‌توان به LILYGO T‑Connect Pro، reComputer R1025‑10، سری Robustel EG51 و گزینه‌های سطح‌بالایی مانند Rakwireless WisGate Connect و EDATEC ED‑GWL1010 LoRaWAN IoT gateway اشاره کرد.
