Digilent از Analog Discovery Studio Max برای آموزش مهندسی رونمایی کرد
به گفته cnx-software
Analog Discovery Studio Max (ADS Max) یک کیت آموزشی الکترونیک یکپارچه از شرکت Digilent برای آموزش و آزمایش‌های آکادمیک و مهندسی است که چهار breadboard جداگانه را در خود جای داده است. این دستگاه برای کلاس حضوری و آموزش از راه دور طراحی شده و با ادغام 14 ابزار ضروری در یک مجموعه، نیازهای طراحی مدار، تحلیل سیگنال و آموزش سیستم‌های امبدد را پوشش می‌دهد.
مجموعه ابزار شامل اسیلوسکوپ، مولد موج، آنالایزر منطقی و طیفی، مولتی‌متر دیجیتال (DMM)، منابع تغذیه قابل‌برنامه‌ریزی و استاتیک و آنالایزر پروتکل است. پشتیبانی از نرم‌افزار WaveForms، همچنین امکان کنترل با LabVIEW، C و Python فراهم است. با اسیلوسکوپ 100 MS/s و 14 بیت، ریل‌های تغذیه ±15 V، 16 کانال I/O دیجیتال و WaveForms SDK، یک اکوسیستم کامل یادگیری و آزمایش را فراهم می‌کند.
مشخصات Analog Discovery Studio Max
ابزارهای اصلی (Core Instruments)
| ابزار | نام انگلیسی |
|---|---|
| اسیلوسکوپ | Oscilloscope |
| مولد موج دلخواه | Arbitrary Waveform Generator |
| آنالایزر منطقی | Logic Analyzer |
| مولد الگو | Pattern Generator |
| مولتی‌متر دیجیتال | Digital Multimeter/DMM |
| آنالایزر IV/امپدانس | IV/Impedance Analyzer |
| طیف‌سنج | Spectrum Analyzer |
| آنالایزر شبکه | Network Analyzer |
| آنالایزر امپدانس | Impedance Analyzer |
| آنالایزر پروتکل | Protocol Analyzer |
| سایر امکانات | درگاه‌های USB و قابلیت توسعه |
اسیلوسکوپ (Oscilloscope)
| ویژگی | مشخصات | توضیحات |
|---|---|---|
| کانال‌ها | 4x تک کاناله BNC | Single-ended |
| تفکیک‌پذیری | 14-bit (16-bit با Averaging) | افزایش مؤثر با میانگین‌گیری |
| رنج ورودی | ±25 V (حداکثر 50 V p-p) | حفاظت اضافه‌ولتاژ ±50 V DC یا ±30 V RMS |
| پهنای‌باند | 50 MHz @ –3 dB | برای اندازه‌گیری عمومی/آموزشی مناسب |
| نرخ نمونه‌برداری | 100 MS/s در هر کانال | هم‌زمان برای 4 کانال |
| امپدانس ورودی | 1 MΩ ‖ 15 pF | رایج برای پروب‌های عمومی |
| کوپلینگ | DC/AC | قابل انتخاب |
| گین عمودی | 200 µV/div – 5 V/div | پوشش سیگنال‌های کم‌ولتاژ تا ولتاژهای بالاتر |
مولد موج دلخواه (Arbitrary Waveform Generator)
| ویژگی | مشخصات | توضیحات |
|---|---|---|
| کانال‌ها | 2x BNC | خروجی‌های مستقل |
| خروجی | ±10 V، 30 mA max | درایو مستقیم بارهای سبک |
| تفکیک‌پذیری | 14-bit | طراحی شکل موج‌های دقیق |
| پهنای‌باند | 15 MHz @ –3 dB | کاربرد آموزشی/عمومی |
| نرخ نمونه‌برداری | 100 MS/s | سازگار با موج‌های سفارشی |
| Offset DC | ±10 V | تنظیم سطح DC |
| انواع موج | سینوسی، مربعی، رمپ، AM/FM و سفارشی | پشتیبانی کامل در WaveForms |
آنالایزر منطقی (Logic Analyzer)
| ویژگی | مشخصات | پروتکل‌ها/توضیحات |
|---|---|---|
| کانال‌های دیجیتال | 16x I/O با سطح 3.3 V CMOS (تحمل 5 V) | قابل‌پیکربندی |
| نرخ نمونه‌برداری | تا 100 MS/s در هر کانال | ضبط رخدادهای سریع |
| پروتکل‌ها | SPI, I²C, UART, CAN, I²S, SWD, JTAG, 1-Wire, … | دیکد نرم‌افزاری |
| I/O افزوده | +8 DIO از طریق Canvas (افزونه) | افزایش خطوط دیجیتال |
مولد الگو (Pattern Generator)
| ویژگی | مشخصات | توضیحات |
|---|---|---|
| اشتراک پین | اشتراک با DIO | همان خطوط آنالایزر منطقی |
| نرخ نمونه‌برداری | تا 100 MS/s | ایجاد الگوهای سریع |
| الگوها | Clock، Counter، ROM Logic، Random و داده‌های سفارشی | تولید محرک برای DUT |
مولتی‌متر دیجیتال (Digital Multimeter/DMM)
| اندازه‌گیری | برد/دقت | توضیحات |
|---|---|---|
| ولتاژ DC | 50 mV – 50 V (0.1–0.2%) | ۴½ رقم |
| ولتاژ AC (RMS) | 50 mV – 30 V (0.1–0.2%) | 40 Hz–8 kHz |
| جریان DC/AC | تا 2 A (0.1%) | اندازه‌گیری جریان بار |
| مقاومت | 50 Ω – 50 MΩ (0.1–1%) | تست شبکه‌ها |
| دیود | پشتیبانی | Diode و Continuity |
آنالایزر IV/امپدانس (IV/Impedance Analyzer)
| ویژگی | مشخصات | کاربرد |
|---|---|---|
| Sweep ولتاژ | ±10 V | ترسیم I–V |
| رنج جریان | ±30 mA | اندازه‌گیری قطعات اکتیو/پسیو |
| بازه فرکانسی | 1 Hz – 15 MHz | تحلیل امپدانس |
| ظرفیت | 50 pF – 500 µF | اندازه‌گیری C |
| سلف | 10 µH – 100 mH | اندازه‌گیری L |
| ترسیم قطعات | دیود و ترانزیستور (NPN/PNP/FETs) | ویژگی‌یابی |
طیف/شبکه/پروتکل (Spectrum/Network/Protocol Analyzers)
| ابزار | برد/ویژگی‌ها | توضیحات |
|---|---|---|
| طیف‌سنج (Spectrum) | 0 Hz – 50 MHz، حالت‌های FFT و CZT | تحلیل دامنه فرکانسی |
| آنالایزر شبکه | 20 µHz – 10 MHz | پاسخ فرکانسی |
| آنالایزر امپدانس | 20 µHz – 10 MHz | نمودارها/حالت‌های چندگانه |
| آنالایزر پروتکل | SPI, I²C, UART, CAN, CEC, SWD, AVR | دیکد و زمان‌بندی |
USB
| ویژگی | مشخصات | توضیحات |
|---|---|---|
| نوع درگاه | USB 2.0 Type-C | حالت‌های Host + Device |
| هاب USB | یکپارچه (خروجی 900 mA) | برای Canvas و دستگاه‌های خارجی |
| اتصال به Canvas | اتصال پین‌های داده و VBUS به کانکتور PCI | کاربری افزونه‌ها |
گسترش (Expansion)
| قابلیت | مشخصات | توضیحات |
|---|---|---|
| کانکتور توسعه | PCI برای بردهای Canvas | پشتیبانی از بردهای توسعه |
موارد متفرقه (Misc)
| ویژگی | مشخصات | توضیحات |
|---|---|---|
| Canvas Max | 4x بردبرد، پورت‌های Pmod، کلیدها، دکمه‌ها، LEDها | برد اصلی ساخت/تست مدار |
| تریگر خارجی | رزولوشن 10 ns | همگام‌سازی دقیق |
| Cross-Triggering | میان کانال‌های آنالوگ و دیجیتال | تحلیل هم‌زمان |
منابع تغذیه (Power)
| پارامتر | مشخصات | توضیحات |
|---|---|---|
| ورودی تغذیه | 19 V DC، 4.74 A (آداپتور تأمین‌شده) | منبع اصلی |
| ریل‌های متغیر | +1 V تا +15 V / –1 V تا –15 V، حداکثر ±500 mA | برای تغذیه مدارهای آزمایشی |
| ریل‌های ثابت | +15 V (500 mA)، –15 V (500 mA)، +5 V (2 A)، +3.3 V (310 mA) | حفاظت اتصال‌کوتاه |
| ریپل | ≤150 mV p-p (BW = 20 MHz) | وضعیت نویز |
| مصرف | حداکثر 76 W / معمولی 20 W | وابسته به بار و ابزار فعال |
ابعاد و محیطی
| دسته | مشخصات | توضیحات |
|---|---|---|
| ابعاد | 390.9 × 266.8 × 55.1 mm (L × W × H) | فرم‌فاکتور رومیزی |
| دمای کاری | 10 °C – 35 °C | عملکرد تضمین‌شده |
| دمای نگه‌داری | –20 °C – 70 °C | شرایط انبارش |
| رطوبت/ارتفاع | 10% – 90% بدون میعان، ارتفاع ≤ 5000 m | محدودیت‌های محیطی |
| وزن | 2.86 kg (واحد پایه)، 3.49 kg با Canvas Max | بدون لوازم جانبی |
| گواهی‌ها | CE / KC EMC، انطباق زیست‌محیطی و ایمنی | استانداردهای موردنیاز |
| حداکثر ارتفاع | 5000 m | عملیات/حمل‌ونقل |

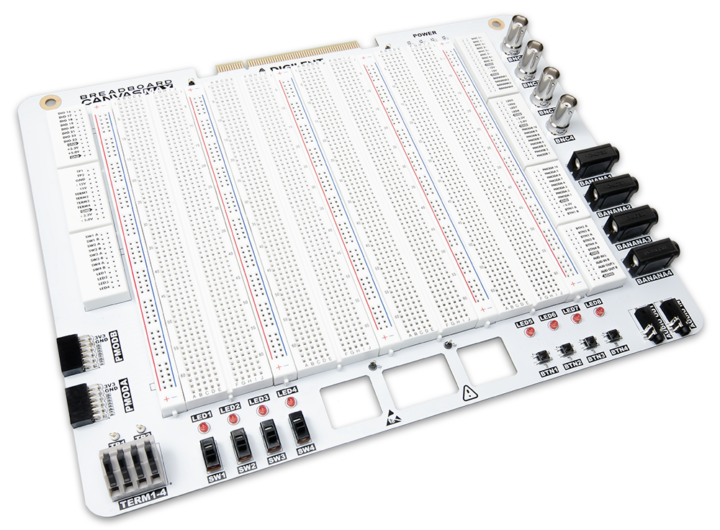

بوم نقاشی بردبورد max obl 1000
Analog Discovery Studio Canvas Max
Analog Discovery Studio Max همراه با Analog Discovery Studio Canvas Max عرضه می‌شود، اما امکان خرید جداگانه نیز دارد. Canvas Max برد اصلی برای ساخت و تست مدار است: چهار بردبرد، اتصالات تغذیه، دکمه‌ها، LEDها و پورت‌های I/O را فراهم می‌کند. می‌توانید آن را به‌عنوان جایگزین یا برای استفاده با سایر بردهای Canvas به‌طور مستقل تهیه کنید.
نرم‌افزار و SDK
کیت ADS Max به‌طور کامل توسط نرم‌افزار WaveForms روی Windows، macOS و Linux پشتیبانی می‌شود و ابزارهایی مانند اسیلوسکوپ، مولد موج و آنالایزر منطقی را پوشش می‌دهد. شرکت، WaveForms SDK را نیز ارائه می‌کند تا بتوانید دستگاه را با Python، C/C++، C# یا Visual Basic کنترل کنید. در نهایت، LabVIEW WaveForms Toolkit یکپارچه‌سازی با ابزارهای LabVIEW را برای جمع‌آوری و تحلیل داده‌ها آسان می‌کند. اطلاعات بیشتر در صفحه Resource Center شرکت در دسترس است.

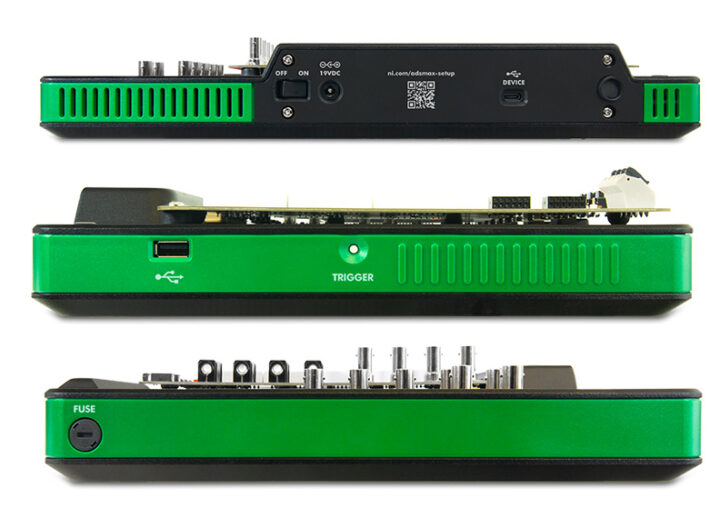

نمای جانبی آنالوگ Discovery Studio Max

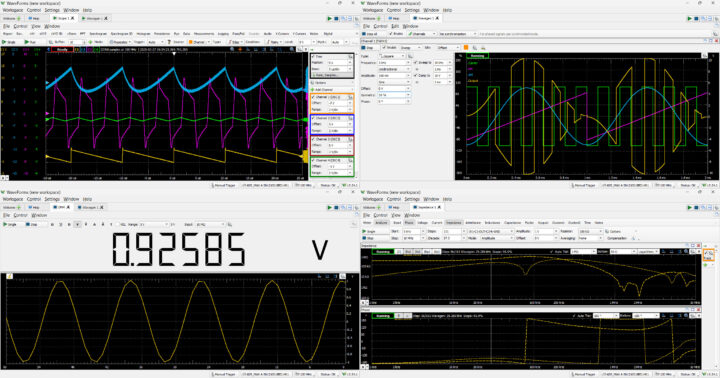

فضاهای کاری متفاوت در استودیوی Analog Discovery Max
قیمت و عرضه
Analog Discovery Studio Max مستقیماً از فروشگاه Digilent با قیمت 2,115.00 دلار قابل خرید است. Analog Discovery Studio Canvas Max نیز به‌صورت جداگانه با قیمت 200 دلار به‌عنوان برد جایگزین یا افزونه برای سیستم Analog Discovery Studio Max فروخته می‌شود. کابل برق منطقه‌ای (US, EU, UK) و کیت‌های پروب یا کابل اختیاری به‌صورت جداگانه عرضه می‌شوند.
نویسنده: آرویدتک
متخصص الکترونیک
وبسایت: http://www.arvidtek.com
www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک
