آنالایزر دو بانده Wi‑Fi با ESP32‑C5: نمایش قدرت سیگنال 2.4 و 5 گیگاهرتز

به گفته cnx-software

شروع ایده تا تولید

Chen Liang یک کاربرد جالب برای Espressif ESP32‑C5 پیدا کرده است: آنالایزر دو بانده Wi‑Fi که قدرت سیگنال access points 2.4 GHz و 5 GHz اطراف شما را نمایش می‌دهد.

رفتار آن شبیه اپلیکیشن‌های analyzer Wi‑Fi روی گوشی است، با این تفاوت که از یک برد ESP32‑C5 و نمایشگری که توسط Arduino_GFX پشتیبانی می‌شود (مثلاً مبتنی بر درایور ILI9341) استفاده می‌کند؛ برای مبتدی‌ها مناسب است چون نیازی به تغییر کد نیست.

سخت‌افزار موردنیاز و سیم‌کشی

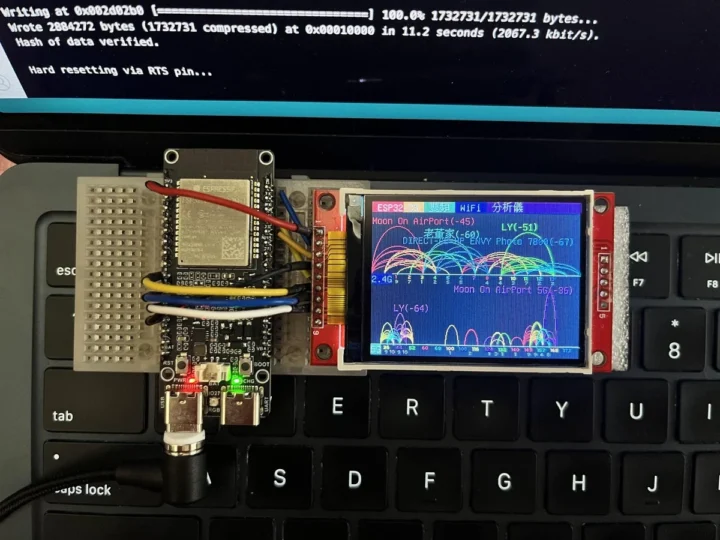

برای بازتولید این راه‌اندازی می‌توانید دقیقاً طبق دستورالعمل‌های Chen پیش بروید. او از برد ESP32‑C5‑DevkitC‑1 (یا کلون‌های آن) به‌همراه نمایشگر ILI9341 استفاده کرده و از طریق یک بردبورد آن‌ها را مانند تصویر زیر متصل کرده است.

سیم‌کشی ESP32 C5 DevKit به نمایشگر

راه‌اندازی در Arduino IDE

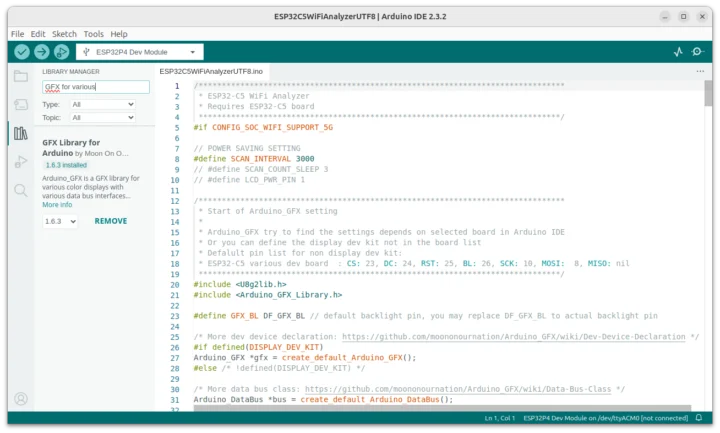

Arduino IDE را باز کنید، در صورت نیاز پشتیبانی «Arduino ESP32 board» را نصب کنید و سپس «GFX Library for Arduino» از Moon On Our Nation را اضافه کنید. بعد، اسکچ نمونه ESP32C5WiFiAnalyzer.ino یا ESP32C5WiFiAnalyzerUTF8.ino را از مسیر Examples->GFX Library for Arduino->WiFiAnalyzer بارگذاری کنید.

نسخه UTF‑8 با کاراکترهای غیراَسکی هم کار می‌کند، اما برای فونت‌های UTF‑8 حدود 2 MB نیاز دارد؛ بنابراین پس از انتخاب برد ESP32‑C5، گزینه پارتیشن «Huge App (3M No OTA< 1MB SPIFFS)» را برگزینید.

طرح اولیه آنالایزر WiFi دو بانده ESP32-C5 با آردوینو

اکنون کابل USB‑C را وصل کنید، فریمور را کامپایل و فلش کنید و دستگاه آماده است.
