کنترلر صنعتی EBYTE ECM50‑A مبتنی بر ESP32‑S3 با RS232/RS485 و DI/DO

بلاگ خبری

20 بازدید

۱۴۰۴-۰۹-۱۲

3 دقیقه

نویسنده: آرویدتک
درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

EBYTE ECM50-A یک کنترلر صنعتی امبدد بر پایه ESP32-S3 با Wi‑Fi/BLE، Ethernet، و گزینه‌های LoRa یا 4G LTE است. دو DI، دو رله DO، دو ورودی آنالوگ 4 تا 20 میلی آمپر 12bit و RS232/RS485 دارد، کارت microSD برای لاگ‌گیری و پشتیبانی از TCP/IP، HTTP، MQTT و Modbus TCP master/slave. با MicroPython عرضه می‌شود و در بازه −40 تا +85 درجه کار می‌کند.

مشخصات

رده	مورد/مدل	مشخصات
ماژول بی‌سیم	ESP32-S3-WROOM-1	—
SoC	Espressif Systems ESP32-S3R8	—
CPU	Dual-core Tensilica LX7	تا 240 MHz با vector extension برای بارهای AI/ML
RAM	512KB SRAM + 8MB PSRAM	—
ROM	284KB	—
بی‌سیم	WiFi 4 و Bluetooth LE 5	از طریق ماژول ESP32-S3
ذخیره‌سازی	QSPI NOR flash	16MB
ذخیره‌سازی	MicroSD card slot	لاگ‌گیری داده
Ethernet	RJ45	10/100Mbps
LoRa	(تنها A06/A07)	برد تا 5 km؛ نرخ داده تا 62.5 kbps؛ فرکانس 410.125–493.125 MHz
4G LTE	(تنها A08/A09)	LTE‑FDD: B1/B3/B5/B8؛ LTE‑TDD: B34/B38/B39/B40/B41؛ اسلات SIM
آنتن	2x SMA	برای LoRa/4G LTE و WiFi/Bluetooth
USB	USB Type‑C	دیباگ و تغذیه
سریال	RS232/RS485	RS232 (A06/A08) یا RS485 (A07/A09)
I/O	DI/DO/AI	2x DI (پشتیبانی dry/wet)، 2x رله DO (3A @ 250VAC)، 2x ورودی آنالوگ 4–20 mA (12‑bit؛ نوع ولتاژی قابل انتخاب)
LED	Power/Operation/Ethernet/Wi‑Fi/4G/LoRa	Operation و Wi‑Fi قابل برنامه‌ریزی
دکمه	Reset	—
تغذیه	8–28V DC	ترمینال Phoenix؛ یا 5V DC از USB Type‑C
توان مصرفی	Typical / Max	۰.۵W در RF فعال؛ ۱.۵۶W با رله‌های کاملاً فعال

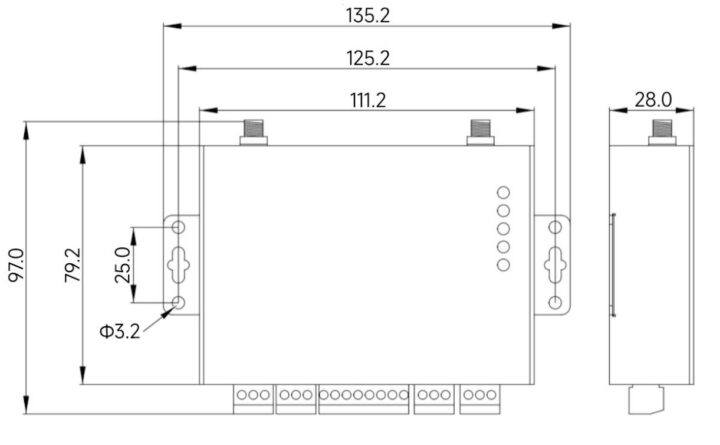

ابعاد	بدنه	111.2 × 79.2 × 28 mm (بدون ترمینال/لوگ)
دمای کاری	صنعتی	−40°C تا +85°C

به‌صورت خلاصه، پایه سخت‌افزاری ESP32‑S3 امکانات شبکه بی‌سیم را فراهم می‌کند و ماژول‌های اختیاری LoRa یا 4G LTE ارتباطات دوربرد را پوشش می‌دهند؛ ورودی/خروجی‌های صنعتی و کارت microSD، ECM50‑A را برای کنترل و ثبت داده میدانی آماده می‌کند.

پیکربندی مدل‌ها

تنها تفاوت نسخه‌های A06 تا A09 در ترکیب رابط سریال و نوع اتصال دوربرد است؛ سایر ویژگی‌ها بین کل خانواده یکسان‌اند.

مدل	رابط سریال	اتصال دوربرد
ECM50-A06	RS232	LoRa
ECM50-A07	RS485	LoRa
ECM50-A08	RS232	4G LTE
ECM50-A09	RS485	4G LTE

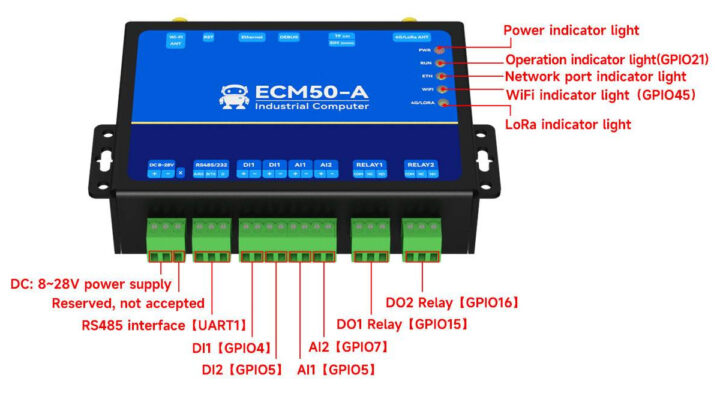

EBYTE ECM50-A07 – نمای جلوی رابط‌ ها

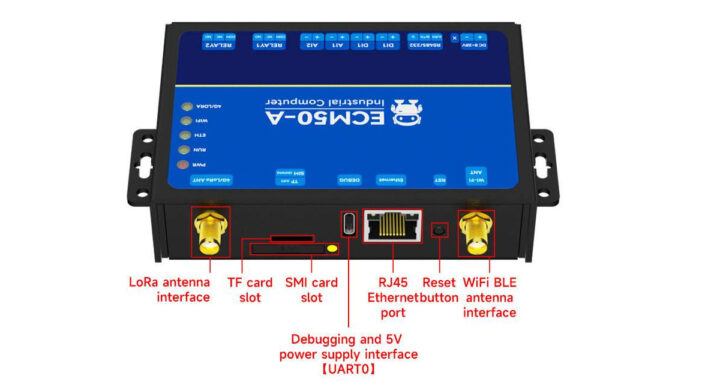

نمای پشت رابط‌ ها

نرم‌افزار و منابع توسعه

این دستگاه‌ها با MicroPython عرضه می‌شوند و منابع توسعه متنوعی مانند لیست پایه‌پین‌ها، فایل‌های مکانیکی، نمونه‌کد و firmware را در اختیار می‌گذارند. ابزارهای متداولی مثل Thonny، ابزارهای فلش و تسترهای Modbus پشتیبانی می‌شوند. شرکت همچنین کدهای تست آماده برای عملکردهای زیر ارائه کرده است:

GPIO
RS485/RS232
LoRa
4G
Wi‑Fi
BLE
Ethernet
SD card

این مواد به‌همراه دیتاشیت، راهنمای کاربر و تصاویر در Google Drive و نیز صفحه محصول شرکت در دسترس هستند.

جایگاه در بازار و گزینه‌های مشابه

در اکوسیستم ESP32‑S3، کنترلرهای صنعتی متعددی با پشتیبانی LoRa یا 4G LTE وجود دارند. محصولاتی مانند EdgeBox‑ESP‑100، DFRobot Edge101، M5Stamp PLC Controller و LILYGO T‑Connect Pro پیکربندی‌های مشابهی ارائه می‌دهند و برخی از آن‌ها امکان نصب روی ریل DIN را نیز فراهم می‌کنند. ECM50‑A با ترکیب ارتباطات متنوع، DI/DO رله‌ای و AI 4–20 mA، یک گزینه مناسب برای گره‌های کنترل و telemetry لبه است.
