اگر به دنبال یک نمایشگرپیشرفته برای اتوماسیون صنعتی، کنترل فرایندها و کاربردهای اینترنت اشیا (IoT) هستید، سری نمایشگرهای رابط انسان و ماشین (HMI) از شرکت EDATEC با نام ED-HMI3120 میتواند گزینهای مناسب باشد. این سری که با ماژول Raspberry Pi CM5 کار میکند، در سه اندازه مختلف ۷ اینچ، ۱۰.۱ اینچ و ۱۵.۶ اینچ عرضه شده و برای استفاده در محیطهای صنعتی طراحی شده است. در این خبر، به بررسی ویژگیهای کلیدی این نمایشگرها، مشخصات فنی آنها و کاربردهایشان میپردازیم. همراه ما باشید تا با این فناوری جذاب بیشتر آشنا شویم!

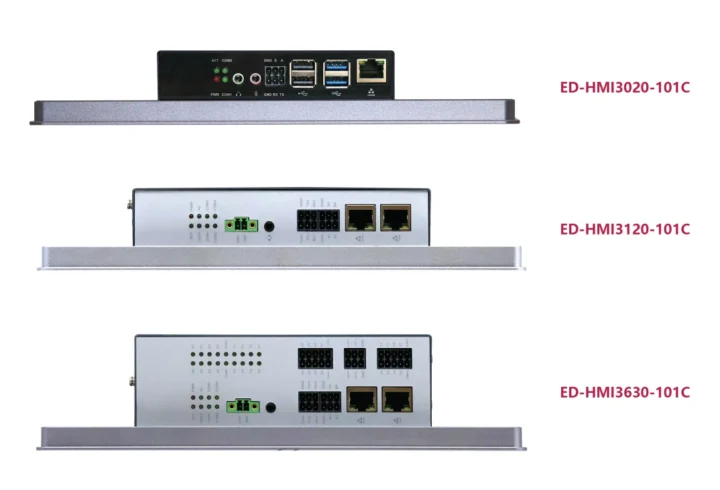

مقایسه با دیگر مدلهای ۱۰.۱ اینچی: ED-HMI3020 (مبتنی بر Raspberry Pi 5) و ED-HMI3630 (تبلت صنعتی مبتنی بر CM5)
نمایشگرهای سری ED-HMI3120 از شرکت EDATEC برای استفاده در کارخانهها، سیستمهای اتوماسیون و پروژههای IoT طراحی شدهاند. این نمایشگرها در مدلهای مختلف با ابعاد صفحهنمایش متفاوت عرضه میشوند:
همه این مدلها از امکانات ارتباطی پیشرفتهای مانند اترنت گیگابیتی، اترنت ۱۰۰ مگابیت بر ثانیه، پورتهای ایزولهشده RS485 و RS232 و گزینههای اتصال بیسیم مانند WiFi و 4G LTE برخوردار هستند. این ویژگیها باعث شده که این نمایشگرها به گزینهای ایدهآل برای محیطهای صنعتی تبدیل شوند.
بیایید نگاهی دقیقتر به مشخصات فنی این نمایشگرها بیندازیم. این مشخصات نشاندهنده قدرت و دقت طراحی در این محصولات است:
مدل | اندازه | وضوح | روشنایی | زاویه دید |
---|---|---|---|---|
ED-HMI3120-070C | 7 اینچ | 1024×600 | 400 نیت | 80 درجه افقی/عمودی |
ED-HMI3120-101C | 10.1 اینچ | 1280×800 | 250 نیت | 80 درجه افقی/عمودی |
ED-HMI3120-156C | 15.6 اینچ | 1920×1080 | 450 نیت | 89 درجه افقی/عمودی |
مدل | ابعاد (میلیمتر) | وزن |
---|---|---|
ED-HMI3120-070C | 188 × 123 × 43.5 | 1 کیلوگرم |
ED-HMI3120-101C | 258 × 172 × 42 | 1.2 کیلوگرم |
ED-HMI3120-156C | 388.3 × 238.3 × 45.5 | 2.4 کیلوگرم |
پردازنده | Broadcom BCM2712 چهار هستهای Cortex-A76 |
رم | ۲، ۴ یا ۸ گیگابایت |
حافظه eMMC | ۱۶، ۳۲ یا ۶۴ گیگابایت |
درگاه MicroSD | پشتیبانی برای افزایش فضای ذخیرهسازی |
سوکت M.2 B-Key | پشتیبانی از SSD NVMe سایز 2230/2242 |
EEPROM | 4 کیلوبایت |
اترنت | 1× RJ45 گیگابیتی + 1× RJ45 صد مگابیتی |
WiFi و بلوتوث | انتخابی – WiFi دوبانده 802.11 a/b/g/n/ac و Bluetooth 5.2 |
4G LTE | انتخابی – از طریق Mini PCIe و سیمکارت نانو (Quectel EC20/EC25) |
RS485 | 2× پورت ایزولهشده (ترمینال ۶ پین) |
RS232 | 2× پورت ایزولهشده (ترمینال ۶ پین) |
USB | 2× پورت USB 2.0 Type-A |
خروجی ویدیو | HDMI 2.0 (پشتیبانی از 4K@60fps) |
صدا | جک ۳.۵ میلیمتری، بلندگوی داخلی ۳ وات، بازر |
جنس بدنه | آلومینیوم + فلز مقاوم صنعتی |
نشانگرها | LED برای تغذیه، 4G، پورتهای سریال |
RTC | ساعت داخلی با خازن 1F یا باتری CR1220 |
رمزنگاری | تراشه رمزنگاری داخلی |
واچداگ | سختافزاری، پشتیبانی نرمافزاری در حال توسعه |
منبع تغذیه | ۹ تا ۳۶ ولت DC، حداکثر ۳۵ وات |
محدوده دما | ۲۰- تا ۵۰ درجه سانتیگراد |
رطوبت قابل تحمل | ۵ تا ۹۵٪ بدون چگالش |
سری ED-HMI3120 فراتر از یک نمایشگر ساده عمل میکند و میتواند بهعنوان یک راهکار جامع برای اتوماسیون صنعتی استفاده شود. این نمایشگرها با سیستمعامل Raspberry Pi OS (در نسخههای ۳۲ یا ۶۴ بیتی) کار میکنند، اما شرکت EDATEC تأکید ویژهای بر ادغام با نرمافزار CODESYS دارد که برای کاربردهای کنترلی PLC بسیار مناسب است.
ترکیب این نمایشگرها با قابلیتهای PLC، آنها را به گزینهای ایدهآل برای سیستمهای اتوماسیون کارخانه (مانند سیستمهای نوار نقاله)، نظارت بر فرایندها (مانند کنترل دما) و دروازههای IoT برای ثبت دادههای از راه دور از طریق اتصال (4G LTE ) تبدیل کرده است. این امکانات باعث میشود که این نمایشگرها در پروژههای صنعتی و هوشمندسازی نقش کلیدی ایفا کنند.

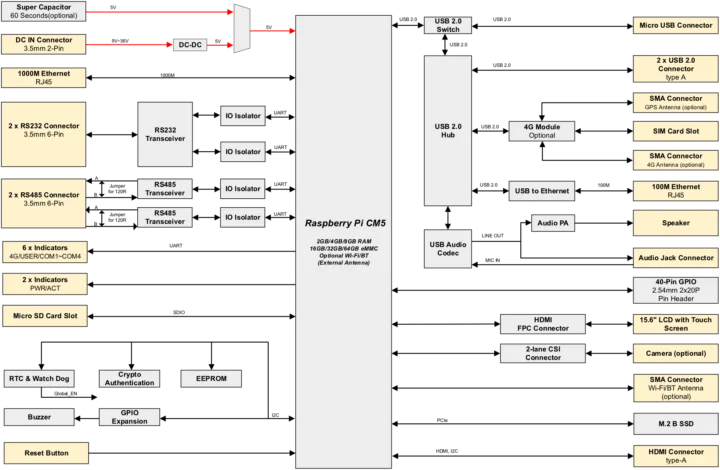

بلوک دیاگرام ED-HMI3120-156C
شرکت EDATEC مدلهای دیگری نیز در رده ۱۰.۱ اینچی عرضه کرده که میتوان آنها را با سری ED-HMI3120 مقایسه کرد. مدل ED-HMI3020 بر پایه Raspberry Pi 5 طراحی شده، درحالیکه ED-HMI3630 بهعنوان یک تبلت صنعتی با ماژول CM5 شناخته میشود. هر یک از این مدلها ویژگیها و کاربردهای خاص خود را دارند، اما سری ED-HMI3120 با تأکید بر امکانات ارتباطی گسترده و طراحی صنعتی، جایگاه ویژهای در میان محصولات این شرکت دارد.
هر سه مدل سری ED-HMI3120 در سایت DigiKey فهرست شدهاند، اما در حال حاضر تنها مدل ED-HMI3120-070C-10432-S با قیمت ۳۵۳ دلار موجود است. این مدل دارای نمایشگر ۱۰.۱ اینچی، ماژول Raspberry Pi CM5 با ۴ گیگابایت رم، ۳۲ گیگابایت حافظه eMMC، WiFi 5 و بلوتوث ۵.۲ است. همچنین این مدل با خازن پشتیبان برای ساعت داخلی (RTC) عرضه میشود. برای اطلاعات بیشتر میتوانید به صفحه محصول در سایت DigiKey مراجعه کنید.
نامگذاری مدل ED-HMI3120
نمایشگرهای صنعتی سری ED-HMI3120 از EDATEC ترکیبی بینظیر از قدرت پردازشی، امکانات ارتباطی پیشرفته و طراحی مقاوم برای محیطهای صنعتی ارائه میدهند. چه در کارخانههای تولید، چه در پروژههای IoT و چه در سیستمهای کنترل فرایند، این نمایشگرها میتوانند نقش کلیدی در بهبود کارایی و دقت ایفا کنند. با پشتیبانی از سیستمعامل Raspberry Pi OS و ادغام با نرمافزارهای کنترلی مانند CODESYS، این محصولات آیندهای روشن برای اتوماسیون صنعتی ترسیم میکنند. اگر به دنبال یک راهکار مؤثر و قابلاعتماد هستید، حتماً نگاهی به این سری بیندازید!
