EDATEC ED-IPC1200؛ گیت‌وی صنعتی مبتنی بر Raspberry Pi CM0 با RS485 و 4G

به گفته CNX Software – Embedded Systems News :

دستگاه EDATEC ED-IPC1200 یک گیت‌وی صنعتی اکتساب داده (Data Acquisition) است که از Raspberry Pi Compute Module Zero (CM0) نیرو می‌گیرد. این دستگاه برای اتوماسیون صنعتی و کاربردهای Edge طراحی شده و دارای رابط‌های متنوع I/O، طراحی بدون فن (Fanless) و محدوده گسترده ورودی توان DC (بین ۹ تا ۲۸ ولت) است.
این کامپیوتر صنعتی دارای پورت‌های RS-485، RS-232، چهار ورودی دیجیتال و چهار خروجی دیجیتال برای اکتساب داده و کنترل تجهیزات است و از اترنت و قابلیت‌های اختیاری وای‌فای/بلوتوث و/یا اتصال 4G LTE پشتیبانی می‌کند.

مشخصات فنی EDATEC ED-IPC1200:

• SoM – Raspberry Pi CM0
• SoC – Broadcom BCM2710A1
• پردازنده – چهار هسته‌ای Cortex-A53 پردازنده با فرکانس 1.0 گیگاهرتز
• GPU – پردازنده گرافیکی VideoCore IV با پشتیبانی از گرافیک OpenGL ES 1.1, 2.0
• VPU – رمزگشایی ویدیویی H.264/MPEG-4 1080p30، رمزگذاری ویدیویی H.264 1080p30
• حافظه سیستم – 512MB LPDDR2 RAM
• ذخیره‌سازی – 8GB یا 16GB حافظه eMMC flash
• بی‌سیم – ماژول اختیاری وای‌فای 4 و بلوتوث 5.0
• شبکه:
  • جک RJ45 برای 10/100Mbps اترنت
  • وای‌فای و بلوتوث اختیاری روی System-on-Module
  • اتصال 4G LTE CAT-1 با اسلات نانو سیم‌کارت:
    • Quectel EC800M-CN (چین)
    • Quectel EC800K-EU (اروپا)
    • Quectel EC800Q-NA (ایالات متحده)
  • آنتن‌ها – ۲ عدد آنتن SMA برای وای‌فای/بلوتوث و سلولار 4G
• USB:
  • یک پورت USB 2.0 Type-A (480Mbps)
  • یک پورت USB Type-C برای فلش کردن eMMC
• I/Oهای صنعتی:
  • یک عدد RS232 از طریق ترمینال ۳ پین 3.5mm Phoenix
  • دو عدد RS485 از طریق ترمینال‌های ۳ پین 3.5mm Phoenix
  • چهار عدد DI (ورودی دیجیتال) از طریق ترمینال ۵ پین 3.5mm Phoenix:
    • وضعیت روشن (ON): 5~30V DC یا -30~-5V DC
    • وضعیت خاموش (OFF): 0~2V DC یا -2~0V DC
    • نوع سنسور: کنتاکت خیس (NPN)
    • حفاظت ایزولاسیون: 3.75kV
  • چهار عدد DO (خروجی دیجیتال) از طریق ترمینال ۵ پین 3.5mm Phoenix:
    • خروجی: 5~36V DC (۲۴ ولت توصیه شده)، حداکثر جریان 0.2A (برای هر کانال)
    • نوع سنسور: NPN
    • حفاظت ایزولاسیون: 3.75kV
• متفرقه:
  • دکمه‌های Reset و User
  • LEDهای وضعیت Power و ACT
  • LEDهای مربوط به 4G، RS485، RS232، DI، DO و User
  • RTC داخلی با پشتیبانی سوپرکاپاسیتور 1F
  • پشتیبانی از نصب روی DIN-rail
• منبع تغذیه:
  • ورودی – 9V–28V DC با حفاظت در برابر پلاریته معکوس از طریق ترمینال بلوک ۲ پین
  • مصرف توان – حدود 5W
• ابعاد – 105x86x26 میلی‌متر، بدون احتساب آنتن‌ها و پایه DIN rail
• وزن – ۳۱۰ گرم
• محدوده دمای کاری – -20°C تا +60°C
• رطوبت – 5% تا 95% (بدون چگالش)

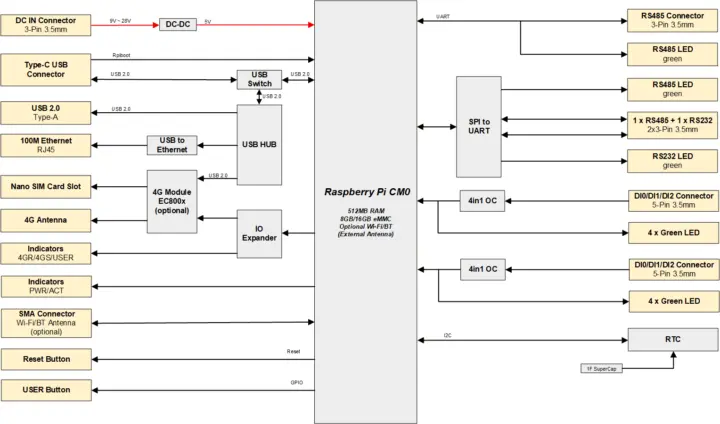

دیاگرام بلوکی EDATEC ED-IPC1200

شرکت EDATEC پشتیبانی از سیستم‌عامل Raspberry Pi OS Desktop/Lite نسخه ۳۲ و ۶۴ بیتی را به همراه درایور اضافه برای رابط‌های صنعتی فراهم کرده است و همچنین به سازگاری با CODESYS، Node-RED، Python و OpenCV اشاره نموده. شما می‌توانید جزئیات بیشتر، از جمله دفترچه راهنمای کاربر را در وب‌سایت مستندات پیدا کنید.

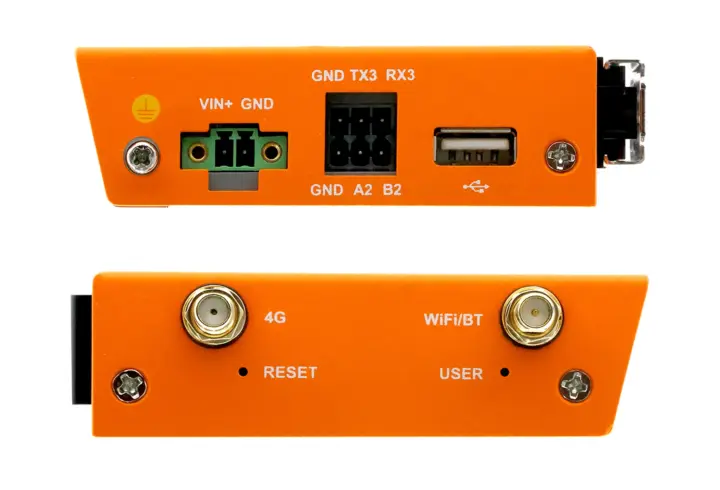

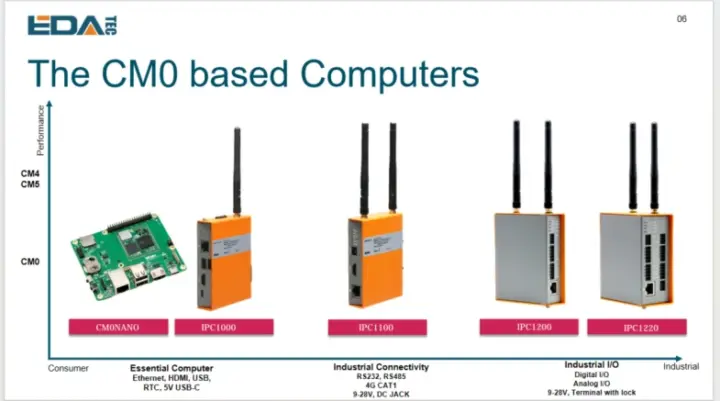

در پاسخ به این سوال که ED-IPC1200 چه تفاوتی با مدل قبلی یعنی کامپیوتر صنعتی ED-IPC1100 Pi CM0 دارد، این شرکت توضیح می‌دهد که مدل جدید دارای ۴ ورودی دیجیتال (DI) و ۴ خروجی دیجیتال (DO) اضافی برای اتصال مستقیم به سنسورهای صنعتی، سوئیچ‌ها، رله‌ها و دستگاه‌های فیلد است.

این ویژگی‌ها امکان اکتساب داده‌های صنعتی و کاربردهای کنترلی سبک را در IPC جدید مبتنی بر Raspberry Pi CM0 فراهم می‌کند، در حالی که مدل ED-IPC1100 بیشتر بر روی اتصال‌پذیری صنعتی تمرکز داشت. همچنین مدل ED-IPC1220 نیز در دست توسعه است که دارای I/Oهای بیشتری (۸ ورودی دیجیتال، ۸ خروجی دیجیتال، ۲ ورودی آنالوگ جریان و ۲ ورودی آنالوگ ولتاژ) خواهد بود؛ این محصول هم‌اکنون دارای صفحه اختصاصی است و به زودی عرضه خواهد شد.
