Elecram درگاه Sub-GHz مبتنی بر ESP32-C6 را معرفی کرد

درگاه مبتنی بر فرستنده-گیرنده‌های ESP32-C6 و CC1101
7 بازدید
۱۴۰۴-۰۶-۱۶
2 دقیقه
  • نویسنده: آرویدتک
  • درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

به گفته cnx-software

درگاه Sub-GHz توسعه‌یافته توسط Elecram در هلند، با بهره‌گیری از ماژول‌های ESP32-C6 و CC1101 طراحی شده تا شبکه‌های Zigbee و Wi-Fi را به سیستم‌های HVAC مبتنی بر پروتکل Honeywell Ramses II متصل کند. این دستگاه از Wi-Fi 6، بلوتوث 5.0 و رمزگذاری Zigbee پشتیبانی می‌کند و امکان کنترل از طریق Home Assistant و اپلیکیشن‌های موبایل را فراهم می‌سازد. همچنین، مستندات نرم‌افزاری و سخت‌افزاری آن در GitHub منتشر شده و قابلیت ساخت پوشش سه‌بعدی با طراحی استاندارد را دارد.

معرفی دستگاه

شرکت Elecram واقع در هلند با توسعه درگاهی بر پایه ESP32-C6 و ماژول CC1101، امکان اتصال شبکه‌های Zigbee و وای‌فای به سیستم‌های HVAC که از پروتکل Honeywell Ramses II پشتیبانی می‌کنند، فراهم کرده‌است. این دستگاه برای کاربرانی که به دنبال کنترل سیستم‌های مذکور از طریق پلتفرم‌های مبتنی بر اینترنت نظیر Home Assistant یا از طریق اپلیکیشن‌های موبایل هستند، ایده‌آل است.

علاوه بر این، Elecram محفظه‌ای قابل چاپ سه‌بعدی طراحی کرده که دارای امکانات نصب M2.5 و M3 می‌باشد و برای استفاده‌های خودکارسازی خانگی، نمونه‌سازی DIY، و ادغام دستگاه‌های Sub-GHz با شبکه‌های مدرن مناسب است.

مشخصات فنی درگاه ESP32-C6 و CC1101

  • ماژول‌های بی‌سیم:
  • SoC – Espressif Systems ESP32-C6
  • CPU – یک هسته RISC-V 32 بیتی با سرعت تا 160 مگاهرتز
  • حافظه/ذخیره‌سازی – 320KB ROM، 512KB SRAM، 4MB فلش
  • بی‌سیم – WiFi 6 با باند 2.4 گیگاهرتز، بلوتوث 5.0، و رادیو 802.15.4 (برای Thread/Zigbee)
قطعهمشخصاتتوضیحات
ماژول CC1101855-925 MHzبهینه‌سازی مدیریت بسته و زمان‌بندی قطع
آنتنآنتن PCB
USBType-Cبرای برق و برنامه‌ریزی
درگاه ESP32-C6 based sub GHz نصب روی دیوار

درگاه ESP32-C6 based sub GHz نصب روی دیوار

نرم‌افزار و پشتیبانی

این دروازه از فریمور متن‌باز استفاده می‌کند که بر اساس میان‌افزار متن‌باز مبتنی بر پروژه RAMSES ESP تطبیق یافته با ESP32-C6 با پشتیبانی از PlatformIO است. این درگاه به آسانی با ESPHome ادغام می‌شود و می‌توان آن را به Home Assistant متصل نمود تا اتوماسیون خانگی فراهم آید. پیشرفت‌های فریمور شامل انتشار MQTT غیرمسدودکننده، اصلاحات منطقه‌زمانی و SNTP، و مدیریت قوی‌تر CC1101 است.

کدهای منبع، فایل‌های طراحی و راهنماهای راه‌اندازی در GitHub قابل دسترسی هستند. فایل‌ها برای محفظه‌های چاپی سه‌بعدی درگاه در Thingiverse قابل دانلود است.

قیمت و دسترسی

درگاه Sub-GHz با قدرت ESP32 و CC1101 با قیمت 35 دلار از طریق Tindie قابل خریداری است.

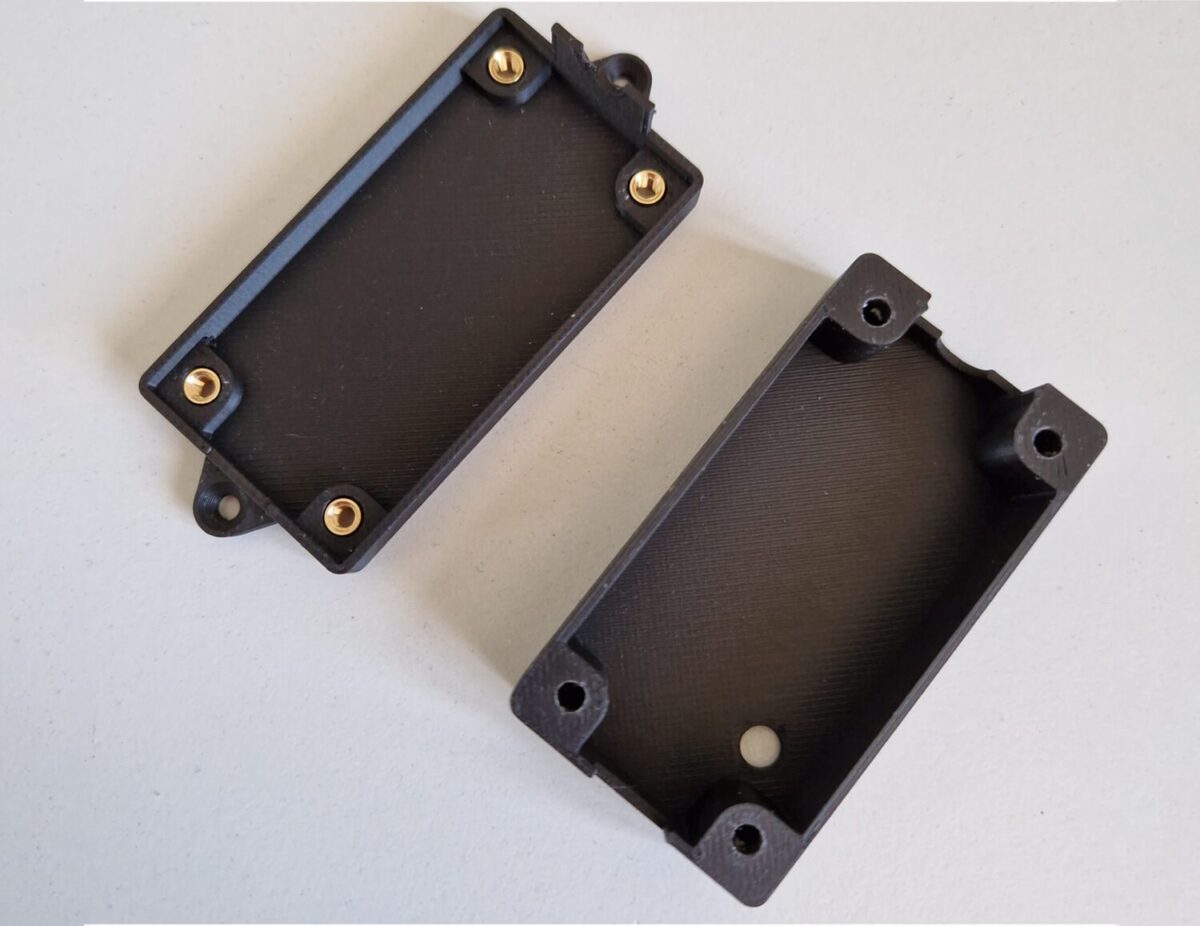

محفظه درگاه ESP32-C6

محفظه درگاه ESP32-C6
