بردهای Embedded مبتنی بر Qualcomm IPQ5322 با پشتیبانی از WiFi 7 و 10GbE
به گفته cnx-software
برد Embedded WiFi 7
در حالی که روترهای مصرفی WiFi 7 مانند Xiaomi Router BE6500 Pro و TP-Link Deco BE65 با تراشه Qualcomm IPQ5322 به بازار عرضه شده‌اند، شرکت‌های Compex و Wallys بردهای Embedded جداگانه‌ای برای توسعه‌دهندگان و طراحان سیستم‌های شبکه ارائه کرده‌اند. این بردها با پردازنده چهار هسته‌ای Cortex-A53، پشتیبانی از 10GbE، 2.5GbE و WiFi 7 سه‌بانده، گزینه‌ای ایده‌آل برای توسعه راه‌حل‌های شبکه‌ای پیشرفته هستند.
برد Compex AP.MI01.2
برد Compex AP.MI01.2 که احتمالاً طراحی مرجع Qualcomm IPQ5322 است، گزینه‌ای مناسب برای توسعه نقاط دسترسی 802.11be، اینترنت اشیا (IoT) و راه‌حل‌های پخش و بازی HD مورد استفاده قرار می گیرد.
مشخصات فنی Compex AP.MI01.2
در ادامه، مشخصات اصلی این برد به‌صورت خلاصه آورده شده است:
| ویژگی | مشخصات |
|---|---|
| پردازنده | Qualcomm IPQ5322 ‘Miami’ Series، چهار هسته‌ای Arm Cortex-A53 با فرکانس 1.5 گیگاهرتز |
| حافظه سیستم | 1 گیگابایت DDR4 (رابط 16 بیتی) |
| فضای ذخیره‌سازی | 128 مگابایت NAND Flash، 4 مگابایت NOR Flash، 8 گیگابایت eMMC Flash |
| شبکه | 4 پورت اترنت 2.5 گیگابیت، 1 جایگاه SFP+ (20 پین) |
| بی‌سیم | 2×2 2.4GHz MU-MIMO 802.11b/g/n/ax/be (حداکثر 25dBm در هر زنجیره)، پشتیبانی از WiFi 7 از طریق 3 سوکت M.2 PCIe |
| USB | 1 پورت USB 2.0 |
| گسترش | 3 سوکت M.2 (NGFF) E Key با PCIe 3.0، 2 کانکتور 60 پین مستطیلی |
| دیباگ | کانکتور JTAG 20 پین |
| منبع تغذیه | 12 ولت از طریق جک DC، مصرف انرژی تا 15.8 وات |
| ابعاد | 203 × 139 × 20 میلی‌متر |
| دمای کاری | -20 تا 70 درجه سانتی‌گراد (ذخیره‌سازی: -40 تا 90 درجه) |
| رطوبت | کاری: 5% تا 95% (غیر متراکم)، ذخیره‌سازی: حداکثر 90% |
| گواهینامه‌ها و تاییدیه‌ها | مطابقت با REACH و RoHS |
نرم‌افزار و پشتیبانی
شرکت Compex از پشتیبانی فریمور OpenWrt Barrier Breaker (احتمالاً نسخه 14.07) و SDK با درایورهای باینری QCA خبر داده است. این برد به همراه دیباگر JTAG، مبدل سریال و منبع تغذیه عرضه می‌شود. اطلاعات بیشتر، شامل دیتاشیت و راهنمای فنی، در صفحه محصول قابل دسترسی است.

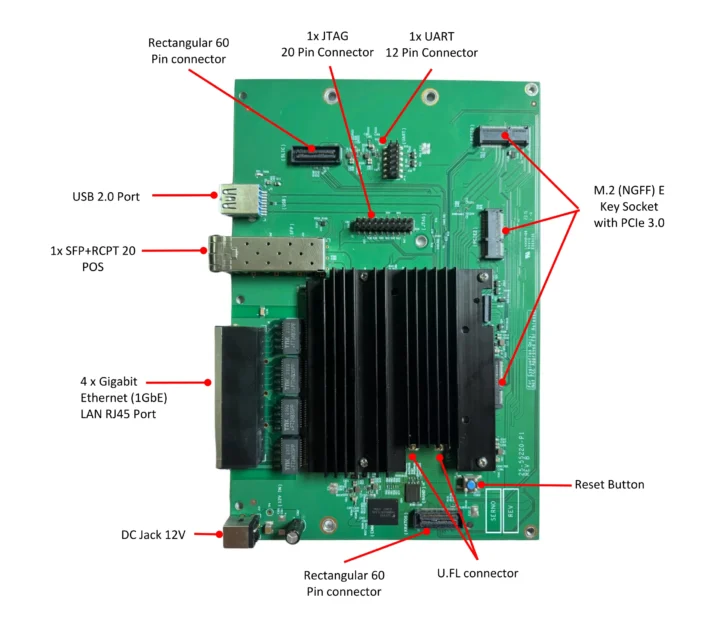

طراحی مرجع Qualcomm-IPQ5322
برد Wallys DR5322S با امکانات پیشرفته
برد Wallys DR5322S نیز بر پایه طراحی مرجع Qualcomm AP.MI01.2 ساخته شده است، اما با مجموعه‌ای کامل‌تر از ویژگی‌ها، به محصولی نزدیک‌تر به نسخه نهایی تبدیل شده است. این برد از 10GbE، 2.5GbE، WiFi 7 سه‌بانده و پشتیبانی اختیاری از 5G بهره می‌برد.

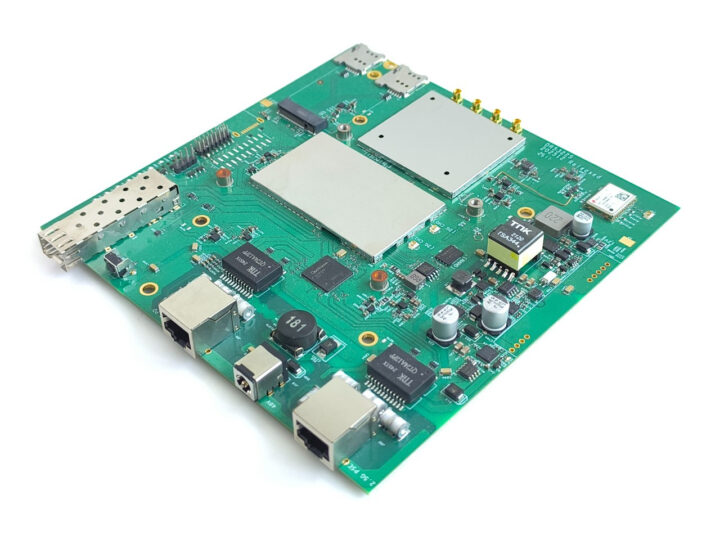

برد توکار Wallys-DR5322S
مشخصات فنی Wallys DR5322S
مشخصات اصلی این برد به‌صورت زیر است:
| ویژگی | مشخصات |
|---|---|
| پردازنده | Qualcomm IPQ5322 ‘Miami’ Series، چهار هسته‌ای Arm Cortex-A53 با فرکانس 1.5 گیگاهرتز |
| حافظه سیستم | 1 گیگابایت DDR4 (رابط 16 بیتی) |
| فضای ذخیره‌سازی | 512 مگابایت NAND Flash، 8 مگابایت NOR Flash |
| شبکه | پورت 2.5GbE با ورودی PoE، پورت 2.5GbE با خروجی PoE، قفسه SFP 10 گیگابیت |
| بی‌سیم | 2×2 2.4GHz MU-MIMO 802.11b/g/n/ax/be (حداکثر 24dBm در هر زنجیره)، ماژول‌های WiFi 7 QCN9274/QCN6274 در باندهای 5GHz و 6GHz |
| باند فرکانسی | 2.412~2.472GHz (2.4GHz)، 5.15~5.825GHz (5GHz)، 5.925~7.125GHz (6GHz) |
| آنتن | 2 کانکتور UFL (2.4GHz)، 2 کانکتور MMCX-N (5GHz)، 2 کانکتور MMCX-N (6GHz) |
| سلولار | پشتیبانی اختیاری از 5G از طریق ماژول mini PCIe و 2 اسلات Nano SIM |
| GNSS | ماژول GPS U-blox با کانکتور آنتن UFL |
| دیباگ | کانکتور JTAG 10 پین، هدر سریال 4 پین |
| منبع تغذیه | 48 ولت از طریق جک DC، پشتیبانی از 802.3bt PoE |
| دمای کاری | -20 تا 70 درجه سانتی‌گراد (ذخیره‌سازی: -40 تا 90 درجه) |
| رطوبت | کاری: 5% تا 95% (غیر متراکم)، ذخیره‌سازی: حداکثر 90% |
| گواهینامه‌ها و تاییدیه‌ها | مطابقت با REACH و RoHS |
نرم‌افزار و اطلاعات تکمیلی
شرکت Wallys معمولاً اطلاعات زیادی در مورد پشتیبانی نرم‌افزاری ارائه نمی‌دهد، اما انتظار می‌رود که مانند Compex، از OpenWrt و درایورهای QCA پشتیبانی کند. اطلاعات بیشتر و دیتاشیت در صفحه محصول در دسترس است. هیچ شرکتی قیمت‌گذاری را اعلام نکرده‌است و برای دریافت قیمت، باید با آن‌ها تماس بگیرید.
نویسنده: آرویدتک
متخصص الکترونیکوبسایت: http://www.arvidtek.com
