اریش اشتایگر و ساخت سنگین‌ترین ساعت خود: MetaClockClock

اریش اشتایگر و ساخت سنگین‌ترین ساعت خود: MetaClockClock
11 بازدید
۱۴۰۴-۰۵-۱۵
2 دقیقه
  • نویسنده: Shadow
  • درباره نویسنده: ---

به گفته hackster

اریش اشتایگر با MetaClockClock، سنگین‌ترین ساعت خود را ساخته است. این ساعت دیجیتال از ۶۰ ساعت آنالوگ با موتورهای پله‌ای دو محوره تشکیل شده که زمان و متن را به شکلی خلاقانه نمایش می‌دهد. با طراحی چوبی زیبا و وزن ۱۰ کیلوگرم، پیچیده‌ترین پروژه اوست. کد منبع و فایل‌های طراحی نیز به‌صورت متن‌باز منتشر شده‌اند.

معرفی MetaClockClock

اریش اشتایگر، مهندس امبدد و استاد دانشگاه، بار دیگر با پروژه‌ای نوآورانه به صحنه بازگشته است. MetaClockClock، نسخه جدید و بهبودیافته ساعت متا، یک ساعت دیجیتال است که از مجموعه‌ای از ساعت‌های آنالوگ تشکیل شده.

این پروژه از یک ماتریس ۵×۱۲ (در مجموع ۶۰ ساعت آنالوگ) استفاده می‌کند. هر ساعت با موتورهای پله‌ای دو محوره مجهز شده که عقربه‌هایش به‌صورت مستقل حرکت می‌کنند. این سیستم نه‌تنها زمان را نشان می‌دهد، بلکه می‌تواند پیام‌ها یا اطلاعات دیگری را نیز به شکلی کاملاً متفاوت نمایش دهد.

پیشینه پروژه: چالش‌های حقوقی

این پروژه بر پایه ساعت متای اصلی اشتایگر ساخته شده که شش سال پیش معرفی شد. اما آن نسخه به دلیل ادعای حق کپی‌رایت از سوی شرکت سوئدی Humans since 1982 از وب‌سایت او حذف شد. این شرکت مدعی بود که نمایش زمان دیجیتال با استفاده از شبکه‌ای از ساعت‌های آنالوگ تحت مالکیت معنوی آن‌هاست. اشتایگر تصمیم گرفت این ادعا را در دادگاه به چالش نکشد و پروژه را کنار گذاشت.

با این حال، اکنون با MetaClockClock بازگشته و فایل‌های طراحی و کد منبع را به‌صورت متن‌باز منتشر کرده است. او توضیحی درباره اینکه چرا معتقد است این نسخه با مشکلات حقوقی مشابه مواجه نخواهد شد ارائه نکرده، اما اعتمادش به انتشار عمومی پروژه نشان‌دهنده اطمینان اوست.

ویژگی‌ها و قابلیت‌های فنی

ساختار سخت‌افزاری

MetaClockClock از موتورهای پله‌ای دو محوره ساخته شده که به‌صورت کامل توسط خود اشتایگر طراحی و با استفاده از برش لیزری برای عقربه‌ها و حلقه‌های LED مخفی در اطراف هر صفحه ساعت تکمیل شده است.

این LEDها روشنایی لازم برای نمایش را فراهم می‌کنند و تنها ساعت‌هایی که بخشی از پیام یا زمان هستند روشن می‌شوند. نتیجه، یک نمایشگر متا است که زمان یا متن دلخواه را به شکلی خلاقانه نشان می‌دهد.

نرم‌افزار و فریمور

فریمور این ساعت با استفاده از محیط توسعه NXP MCUXpresso IDE (مبتنی بر Eclipse) و VS Code نوشته شده است. این فریمور شامل یک رابط خط فرمان و پوسته remoto از طریق RS-485 است که امکان تعامل با ساعت را فراهم می‌کند.

کاربران می‌توانند دستوراتی برای کنترل ساعت در حالت تعاملی وارد کنند. همچنین، ساعت از سه فونت مختلف (۲×۳، ۳×۵ و ۴×۵) برای نمایش متن پشتیبانی می‌کند که انعطاف‌پذیری بالایی در نمایش اطلاعات فراهم می‌آورد.

طراحی و ساخت: پیچیده‌ترین و سنگین‌ترین پروژه

به گفته اشتایگر، MetaClockClock پیچیده‌ترین و زمان‌برترین پروژه‌ای است که تا به حال انجام داده. او برای ساخت محفظه چوبی زیبا و صیقلی از جنس چوب بلوط، بیش از سه ماه زمان صرف کرده است.

استفاده از دستگاه CNC Shapeoko و چاپگر سه‌بعدی جدید، امکانات تازه‌ای برای طراحی مکانیکی و ساخت محفظه فراهم کرده است. این ساعت با وزن ۱۰ کیلوگرم (حدود ۲۲ پوند)، سنگین‌ترین ساعت ساخته‌شده توسط اوست، اما ظاهر زیبا و دلنشین آن ارزش این تلاش را داشته است.

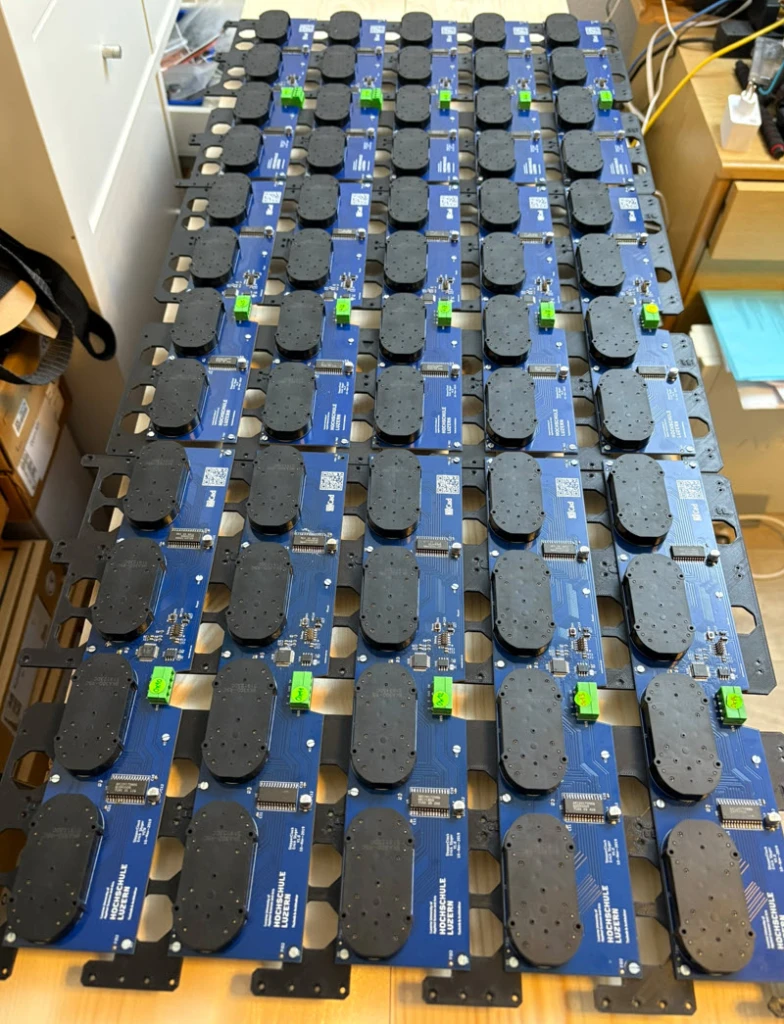

pcb-holder MetaClockClock

pcb-holder MetaClockClock

انتشار متن‌باز: دسترسی همگانی به طراحی

یکی از نقاط قوت این پروژه، تعهد اشتایگر به جامعه متن‌باز است. فایل‌های طراحی سخت‌افزاری و کد منبع فریمور در GitHub منتشر شده‌اند و تحت یک مجوز متن‌باز (که جزئیات آن مشخص نشده) در دسترس عموم قرار دارند. این اقدام به علاقه‌مندان و مهندسان اجازه می‌دهد تا از این پروژه الهام بگیرند یا آن را بازسازی کنند. مستندات کامل پروژه نیز در وب‌سایت شخصی اشتایگر در دسترس است.
