انتشار فریمور متن‌باز ESP-Scope برای تبدیل بردهای ESP32 به اسیلوسکوپ تحت وب

به گفته cnx-software

این اولین پروژه اسیلوسکوپ مبتنی بر ESP32 نیست؛ سال گذشته نیز «Esp32_oscilloscope» از Bojan Jurca را پوشش دادیم که کار مشابهی انجام می‌داد. تفاوت ESP-Scope این است که بر پایه ESP-IDF توسعه یافته و برای آزمودن ژنراتورهای کد هوش مصنوعی به کار رفته است.

ویژگی‌های فریمور ESP-Score

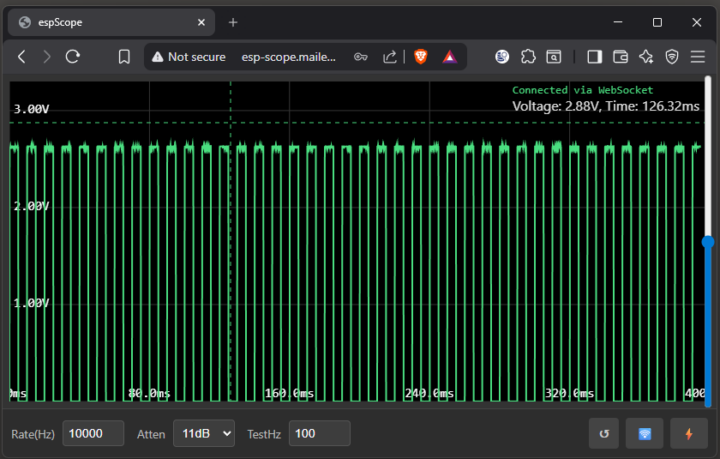

• نمایش زنده سیگنال در مرورگر وب.
• نرخ نمونه‌برداری قابل‌تنظیم (1–83333 Hz) و attenuation قابل‌تنظیم.
• قابلیت Crosshair برای اندازه‌گیری دقیق.
• تنظیم سطح تریگر.
• تولید سیگنال تست.
• امکان Reset برای پاک‌کردن تنظیمات و بارگذاری مجدد رابط.
• خاموش‌کردن دستگاه از داخل مرورگر.

هرچند این فریمور پس از کمی تغییرات اولیه باید روی اغلب دستگاه‌های ESP32 اجرا شود، آزمایش اصلی روی XIAO ESP32C6 انجام شده و Matt یک محفظه چاپ سه‌بعدی نیز برای آن طراحی کرده است. تا جایی که بیان شده، برای طراحی کیس از هوش مصنوعی استفاده نشده است.

این طراحی سه‌بعدی شامل یک کیس دو تکه با فضای نصب برای یک باتری AA (Li‑poly 3.7v که می‌تواند مستقیماً به دستگاه‌های Seeed XIAO ESP متصل شود) است؛ همچنین محل clips و حفره‌هایی برای کانکتور USB‑C و اتصالات «ground»، «signal» و «test» با گام استاندارد 2.54mm در نظر گرفته شده که به‌راحتی می‌توان آن‌ها را از جامپرها برش داد و مستقیم به Seeed XIAO لحیم کرد. طراحی در Fusion 360 انجام و روی Bambu Labs A1 Mini در 30 دقیقه چاپ شده است.

همه‌چیز تحت مجوز MIT License منتشر شده و کد، راهنمای شروع به کار، و فایل‌های سه‌بعدی کیس را می‌توانید در GitHub پیدا کنید.
