معرفی برد ESP32-C5-Touch-LCD-2.8 با نمایشگر لمسی و وای‌فای 6 دو بانده

بلاگ خبری

245 بازدید

۱۴۰۵-۰۴-۲۱

3 دقیقه

نویسنده: 0x7a657573
درباره نویسنده: من اون دیوونه‌ام که وقتی بورد روشن نمی‌شه، ذوق می‌کنم؛ یعنی یه شب تا صبح قراره با منبع تغذیه و لاجیک آنالایزر عشق کنم! آدما قهوه می‌خورن که بیدار بمونن، ولی من بیدار می‌مونم تا بفهمم این بورد چرا باهام قهر کرده! زندگی من یه لوپ بی‌نهایته بین باگ و دیباگ... با چاشنی یه کم امید و یه عالمه دیوونگی!

به گفته CNX Software – Embedded Systems News

کیت توسعه ESP32-C5-Touch-LCD-2.8 با بهره‌گیری از وای‌فای 6 دو بانده و نمایشگر لمسی خازنی، راهکاری جامع برای پیاده‌سازی رابط‌های کاربری گرافیکی در پروژه‌های اینترنت اشیا ارائه می‌دهد. این برد با دارا بودن حسگرهای متنوع، ورودی و خروجی صوتی و پشتیبانی از باتری، بستری قدرتمند برای توسعه اپلیکیشن‌های پیشرفته HMI فراهم کرده است.

هفته گذشته، من درباره ESP32-C5-LCD-1.47 به عنوان یکی از اولین دِوکیت‌های ESP32-C5 با نمایشگر داخلی نوشتم که قابلیت اتصال دو بانده وای‌فای 6 را برای پروژه‌های IoT و HMI فراهم می‌کرد. با این حال، یکی از خوانندگان از نبود صفحات نمایش لمسی ابراز تاسف کرد؛ در همان لحظه kwchow به مدل ESP32-C5-Touch-LCD-2.8 اشاره کرد که با جفت کردن یک ESP32-C5 با یک نمایشگر ۲.۸ اینچی IPS دارای لمس خازنی و رزولوشن ۳۲۰×۴۸۰، دقیقاً همین قابلیت را ارائه می‌دهد. این برد جدید همچنین دارای درگاه کارت microSD، یک پورت USB-C برای منبع تغذیه و برنامه‌نویسی، یک میکروفون داخلی و رابط بلندگو، چندین سنسور و کانکتورهای I/O مختلف برای توسعه است. بیایید نگاه دقیق‌تری به آن بیندازیم.

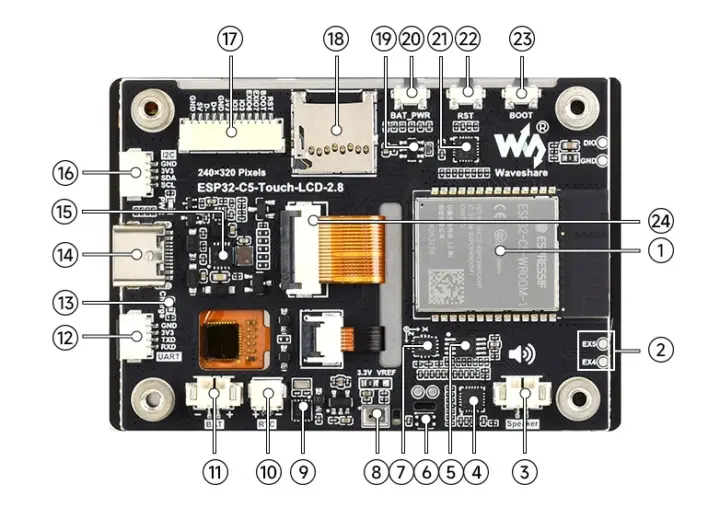

مشخصات ESP32-C5-Touch-LCD-2.8

مشخصه	مشخصات
ماژول بی‌سیم	سیستم‌های Espressif مدل ESP32-C5-WROOM-1-N32R8
SoC	ESP32-C5HR8
پردازنده	پردازنده تک هسته‌ای ۳۲ بیتی RISC-V با فرکانس تا ۲۴۰ مگاهرتز
کرنل کم‌مصرف	RISC-V با فرکانس ۴۰ مگاهرتز که به عنوان پردازنده اصلی برای کاربردهای حساس به توان عمل می‌کند
حافظه	۳۸۴ کیلوبایت SRAM داخلی، ۸ مگابایت PSRAM
ROM	۳۲۰ کیلوبایت ROM
Flash	۳۲ مگابایت Flash
اسلات ذخیره‌سازی	اسلات کارت MicroSD
اتصالات بی‌سیم	دو بانده (2.4GHz/5GHz) 802.11ax وای‌فای 6، با پشتیبانی از استانداردهای 802.11b/g/n وای‌فای 4، بلوتوث 5.0 Low Energy (LE)، رادیو 802.15.4 برای Zigbee 3.0 و Thread 1.3
آنتن	آنتن PCB
نمایشگر	نمایشگر ۲.۸ اینچی IPS با ۲۶۲ هزار رنگ، رزولوشن ۳۲۰×۲۴۰ و صفحه لمسی خازنی
کنترلر نمایشگر	ST7789 با رابط ۴ سیمه SPI
کنترلر لمس	CST3530
میکروفون	میکروفون روی برد
بلندگو	کانکتور بلندگوی ۲ پین
کدک صوتی	ES8311
تقویت‌کننده صوت	NS4150B
USB	پورت USB Type-C برای منبع تغذیه، برنامه‌نویسی و انتقال داده
سنسور دما و رطوبت	SHTC3
IMU	واحد IMU شش محوره QMI8658 (ژیروسکوپ ۳ محوره و شتاب‌سنج ۳ محوره)
UART	کانکتور ۴ پین UART (۳.۳ ولت)
I2C	کانکتور ۴ پین I2C (۳.۳ ولت)
کانکتور ۱۲ پین	حداکثر ۷ عدد GPIO، USB، ریست، بوت، 5V (VBUS)، 3.3V و GND؛ توجه: ۲ عدد GPIO (EXIO) از طریق میکروکنترلر CH32V003 RISC-V ارائه می‌شود.
دکمه‌ها	دکمه روشن/خاموش، دکمه توان باتری، دکمه‌های ریست و بوت
LED	LED شارژ
RTC	تراشه RTC مدل PCF85063
کانکتور باتری RTC	کانکتور ۲ پین باتری RTC
منبع تغذیه	۵ ولت از طریق پورت USB Type-C؛ هدر ۲ پین برای باتری لیتیومی ۳.۷ ولت با پشتیبانی از شارژ و دشارژ توسط تراشه مدیریت توان ETA6098
ابعاد	PCB: ۶۹ × ۴۹.۹ میلی‌متر؛ نمایشگر: ۷۳.۰۶ × ۵۰.۵۴ میلی‌متر

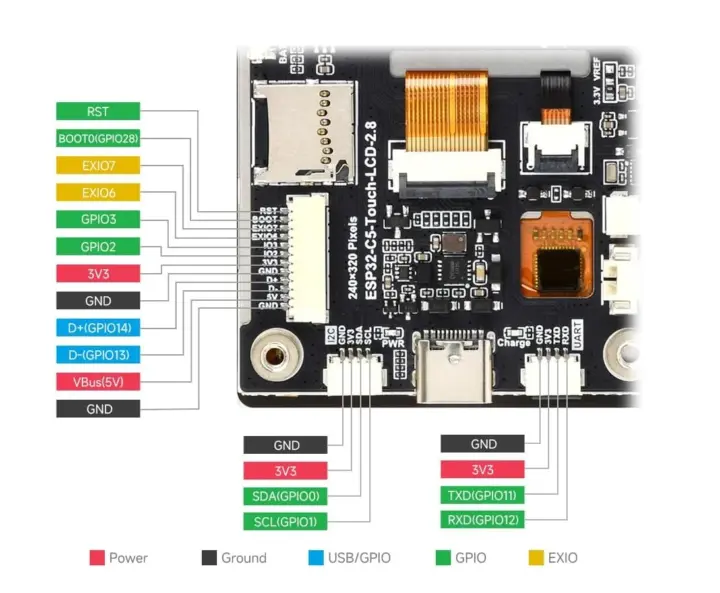

نمودار pinout LCD لمسی ۲.۸ اینچی ESP32 C5

علاوه بر پشتیبانی از صفحه لمسی، ESP32-C5-Touch-LCD-2.8 همچنین دارای حافظه فلش با ظرفیت بالاتر (۳۲ مگابایت در مقابل ۴ مگابایت)، ۸ مگابایت PSRAM، رابط بلندگو و میکروفون داخلی برای پخش رسانه و تعامل صوتی، چندین سنسور (IMU شش محوره و سنسور دما و رطوبت) و پشتیبانی از باتری است.

این شرکت به پشتیبانی از فریم‌ورک ESP-IDF و Arduino IDE اشاره کرده و کاربردهایی مانند چت AI، پخش‌کننده موسیقی، دو بازی (Gravity Ball و 2048)، آلبوم عکس و اپلیکیشن هواشناسی را لیست کرده است. با این حال، ما هنوز کد آن‌ها را در اختیار نداریم زیرا وب‌سایت مستندات در حال حاضر فاقد اطلاعات این دِوکیت جدید است. من گمان می‌کنم که این موارد صرفاً بر اساس فریمور ESPBrookesia از فریم‌ورک ESP-IDF باشند.

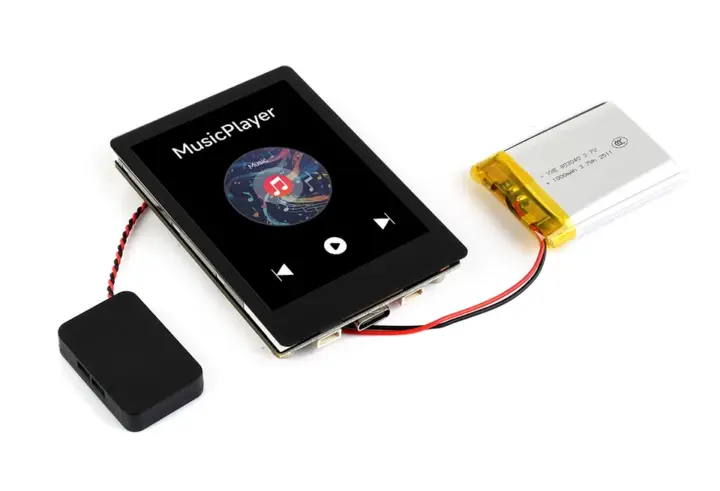

پخش‌کننده موسیقی در دِوکیت ESP32-C5 متصل به باتری و بلندگو

شرکت Waveshare مدل ESP32-C5-Touch-LCD-2.8-EN (بدون باتری) و ESP32-C5-Touch-LCD-2.8 (همراه با باتری) را با قیمت ۳۰.۹۹ تا ۳۲.۹۹ دلار در AliExpress، ۳۵.۹۹ تا ۳۷.۹۹ دلار در آمازون و ۲۵.۹۹ تا ۲۶.۹۹ دلار در فروشگاه آنلاین خود به فروش می‌رساند.
