برد ESP32-C5-WIFI6-KIT با وای‌فای ۶ دو بانده و ۳۲MB حافظه فلش معرفی شد

به گفته CNX Software – Embedded Systems News

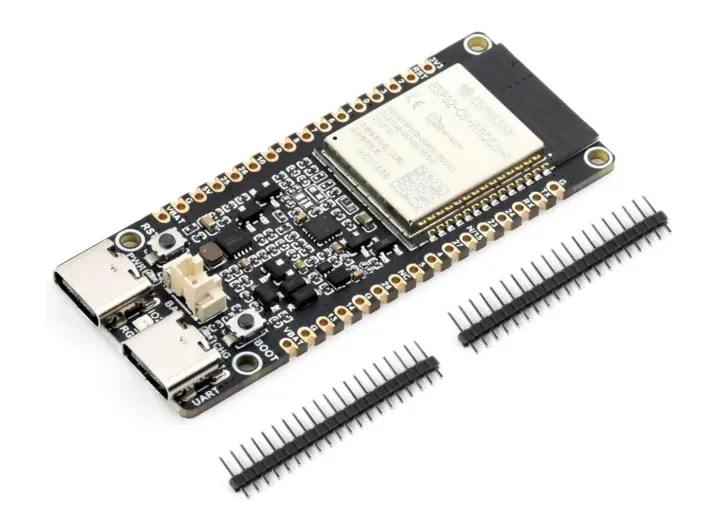

برد توسعه Waveshare ESP32-C5-WIFI6-KIT

برد Waveshare ESP32-C5-WIFI6-KIT از نظر ظاهری مشابه برد رسمی ESP32-C5-DevKitC-1 ساخت شرکت Espressif Systems به نظر می‌رسد، اما طیف وسیع‌تری از گزینه‌ها، شامل ظرفیت‌های مختلف PSRAM و Flash و همچنین امکان انتخاب بین آنتن PCB (روی برد) یا آنتن خارجی را ارائه می‌دهد.
در حالی‌که کیت توسعه رسمی با ۸ مگابایت PSRAM، همچنین ۴ مگابایت حافظه SPI flash و آنتن PCB عرضه می‌شود، برد Waveshare با حداکثر ۸ مگابایت PSRAM و ۱۶ یا ۳۲ مگابایت flash و هر دو نوع آنتن PCB یا خارجی قابل سفارش است. این برد همچنین قابلیت پشتیبانی از باتری را اضافه کرده و می‌توان آن را به‌صورت همراه با پین‌هدرهای لحیم شده یا بدون آن‌ها سفارش داد.

مشخصات فنی برد Waveshare ESP32-C5-WIFI6-KIT:

• ماژول بی‌سیم: از نوع ESP32-C5-WROOM-1 یا ESP32-C5-WROOM-1U
• SoC: تراشه ESP32-C5
• پردازنده
  • پردازنده تک‌هسته‌ای ۳۲ بیتی RISC-V با فرکانس کاری تا ۲۴۰ مگاهرتز
  • کرنل کم‌مصرف RISC-V با فرکانس ۴۰ مگاهرتز که به عنوان پردازنده اصلی برای کاربردهای حساس به مصرف توان عمل می‌کند.
• حافظه موقت: ۳۸۴ کیلوبایت SRAM داخلی
• حافظه ذخیره‌سازی: ۳۲۰ کیلوبایت ROM داخلی
• اتصالات بی‌سیم:
  • وای‌فای 6 استاندارد 802.11ax دو بانده (۲.۴ گیگاهرتز/۵ گیگاهرتز) با قابلیت عقب‌گرد (fallback) به استاندارد 802.11b/g/n وای‌فای 4
  • پهنای باند ۲۰ مگاهرتز برای حالت 802.11ax
  • پهنای باند ۲۰/۴۰ مگاهرتز برای حالت 802.11b/g/n
  • مکانیزم OFDMA (دسترسی چندگانه با تقسیم فرکانس عمود بر هم) برای هر دو مسیر uplink و downlink
  • قابلیت MU-MIMO برای downlink
  • پشتیبانی از Target Wake Time (TWT)
  • بلوتوث 5.0 کم‌مصرف (LE)
  • رادیو 802.15.4 برای Zigbee 3.0 و Thread 1.3
• حافظه رم خارجی: ۸ مگابایت PSRAM
• ذخیره‌سازی جانبی: ۱۶ یا ۳۲ مگابایت حافظه SPI flash
• گزینه‌های آنتن:
  • ESP32-C5-WROOM-1: آنتن PCB
  • ESP32-C5-WROOM-1U: کانکتور برای اتصال آنتن خارجی
• USB:
  • پورت USB Type-C: دارای USB 2.0 full speed تا ۱۲ مگابیت بر ثانیه برای تغذیه، برنامه‌نویسی و دیباگ از طریق JTAG.
  • پورت USB Type-C به UART برای تغذیه و فلش‌کردن فریمور؛ با نرخ باود (baudrate) تا ۳ مگابیت بر ثانیه.
• رابط‌های توسعه:
  • ۲ عدد هدر ۱۶ پین GPIO سازگار با هدرهای ESP32-C5-DevkitC-1
  • امکان سفارش به‌صورت لحیم‌شده یا بدون پین

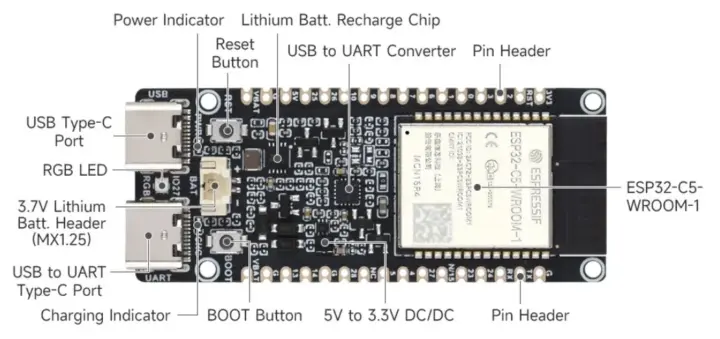

• سایر امکانات:
  • ال‌ای‌دی‌های شارژ و وضعیت توان
  • RGB LED
  • دکمه‌های Boot و Reset
  • جامپر J5 برای اندازه‌گیری جریان
• منبع تغذیه
  • ۵ ولت از طریق هر یک از پورت‌های USB-C یا پین‌های 5V و GND
  • ۳.۳ ولت از طریق پین‌های 3V3 و GND
  • رگولاتور سئیچینگ DC/DC کاهنده ۵ ولت به ۳.۳ ولت
  • هدر باتری لیتیومی ۳.۷ ولت + تراشه شارژ
• ابعاد: ۶۱.۴ در ۲۵.۴ میلی‌متر

شرکت Waveshare دستورالعمل‌هایی را برای شروع کار با فریم‌ورک ESP-IDF و محیط Arduino IDE در وب‌سایت مستندات خود فراهم کرده است که شامل نمونه کدهایی (به صورت فایل ZIP) برای وای‌فای، بلوتوث، Zigbee، رابط GPIO، گرافیک LVGL و موارد دیگر می‌شود. همچنین مستندات سخت‌افزاری (مثل دیتاشیت و شماتیک‌ها) نیز در دسترس است. از آنجایی که این برد در اصل همان ESP32-C5-DevKitC-1 با ظرفیت حافظه و فلش بیشتر است، احتمالاً می‌توانید از هر کدی که روی کیت توسعه رسمی کار می‌کند، بدون مشکل روی این برد نیز استفاده کنید.
شرکت Waveshare شش نسخه مختلف از برد ESP32-C5-WIFI6-KIT فروشگاه آنلاین Waveshare با قیمت ۹.۹۹ تا ۱۳.۹۹ دلار به فروش می‌رساند.

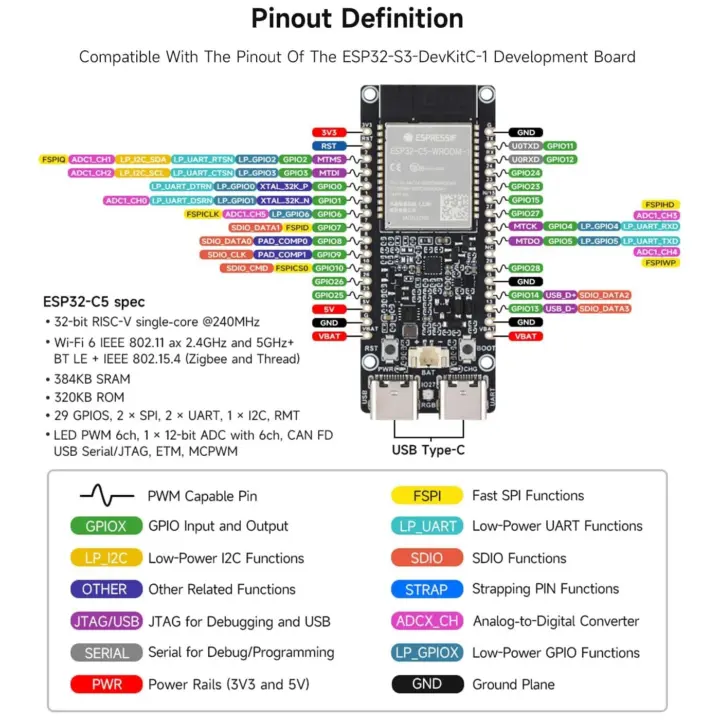

دیاگرام پین‌اوت برد ESP32-C5-WIFI6-KIT (کاملاً مشابه ESP32-C5-DevKitC)
