کنترلر 2-Port ESP32 ETH0 WLED با اترنت، دو خروجی و پشتیبانی 5V–24V

93 بازدید

۱۴۰۴-۰۷-۱۹

2 دقیقه

نویسنده: 0x7a657573
درباره نویسنده: من اون دیوونه‌ام که وقتی بورد روشن نمی‌شه، ذوق می‌کنم؛ یعنی یه شب تا صبح قراره با منبع تغذیه و لاجیک آنالایزر عشق کنم! آدما قهوه می‌خورن که بیدار بمونن، ولی من بیدار می‌مونم تا بفهمم این بورد چرا باهام قهر کرده! زندگی من یه لوپ بی‌نهایته بین باگ و دیباگ... با چاشنی یه کم امید و یه عالمه دیوونگی!

کنترلر 2-Port ESP32 ETH0 WLED یک جایگزین مقرون‌به‌صرفه برای بردهای Adafruit است که علاوه بر Wi‑Fi، اترنت RJ45، دو خروجی مستقل و پشتیبانی از LEDهای 5V–24V را ارائه می‌دهد. هر کانال با فیوز خودبازگشت 6A و LED خطا محافظت می‌شود و مبدل DC‑DC داخلی تغذیه 5V پایدار می‌دهد. با فریمور WLED/ESPixelStick و پروتکل‌های E1.31 و DDP نیز سازگار است.

در دنیای کنترلرهای WLED مبتنی بر ESP32، بردهایی مانند Adafruit Sparkle Motion، Mini Sparkle Motion و Sparkle Motion Stick محبوب‌اند، اما اغلب ناموجود می‌شوند. گزینه‌های مشابهی مثل xChroma WLED Type-C و HACK Lab HackLED Pro با قابلیت‌های هم‌سطح و دسترسی بهتر عرضه شده‌اند. اکنون «2-Port ESP32 ETH0 WLED Controller» هم به این فهرست اضافه شده که علاوه بر اتصال اترنت، خروجی دوکاناله و سازگاری با LEDهای 5V–24V را فراهم می‌کند؛ یک جایگزین مناسب برای بردهای Adafruit.

این برد هر دو ارتباط Ethernet و Wi‑Fi را پشتیبانی می‌کند و دارای مبدل DC‑DC روی برد است که تغذیه 5V پایدار برای ESP32 و مدارهای منطقی ارائه می‌دهد. هر کانال خروجی با یک پلی‌فیوز خودبازگشت 6A و یک LED وضعیت (نمایش خطا) ایمن شده است. برای ایمنی بیشتر، ورودی تغذیه اصلی دارای محافظت در برابر معکوس‌زدن قطبیت است؛ هرچند سیم‌کشی LEDها باید درست انجام شود تا آسیب نبینند. برای اتصال تمیز توان و دیتا از ترمینال‌های قابل‌جداسازی 5.08mm استفاده شده و روی هر خط دیتای خروجی، مقاومت 33Ω برای حفظ تمامیت سیگنال قرار دارد.

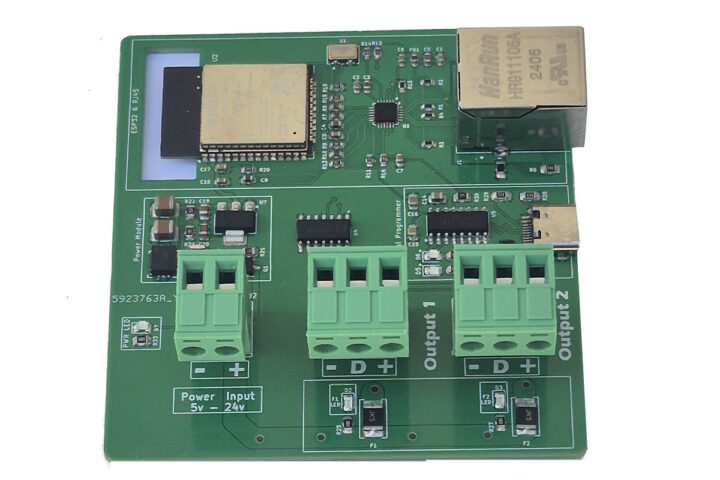

2-Port-ESP32-ETH0-WLED-Controller-720x480

مشخصات 2-Port ESP32 ETH0 WLED Controller

رده	مشخصه	توضیح/یادداشت
ماژول بی‌سیم (Wireless module)	ESP32-WROOM-32E-N4	—
SoC	ESP32 dual-core Tensilica LX6 @ تا 240 MHz	520KB SRAM
حافظه ذخیره‌سازی (Storage)	4MB flash	—
بی‌سیم (Wireless)	2.4 GHz WiFi 4 و Bluetooth 4.2 BR/LE	آنتن PCB داخلی
کنترل LED (LED Control)	پشتیبانی از WS2811، WS2812 و سری‌های سازگار	LEDهای آدرس‌پذیر
خروجی LED	دو کانال خروجی (2× ترمینال سه‌پین)	ترمینال قابل‌جداسازی 5.08mm
سطح منطقی	تبدیل سطح 3.3V به 5V	—
تمامیت سیگنال	مقاومت 33Ω روی هر خط دیتا	کاهش نویز/بازتاب
Ethernet	Gigabit Ethernet RJ45	پورت RJ45 روی برد
USB	USB Type‑C	برای برنامه‌ریزی
وضعیت/حفاظت	LED نمایش اضافه‌جریان	—
توان (Power)	ورودی 5V–24V DC	مبدل DC‑DC روی برد برای 5V پایدار
حفاظت خروجی	فیوز خودبازگشت 6A برای هر کانال	به‌همراه LED خطا
حفاظت قطبیت	محافظت در برابر معکوس‌زدن قطبیت	برای ورودی تغذیه اصلی
ابعاد (Dimensions)	113.93 × 88.14 mm	—
وزن (Weight)	44g	با ترمینال‌ها

برد از نظر کلی کامل است، اما میکروفن روی برد یا ورودی صوت اختصاصی ندارد؛ قابلیتی که روی بسیاری از کنترلرهای WLED دیده می‌شود.

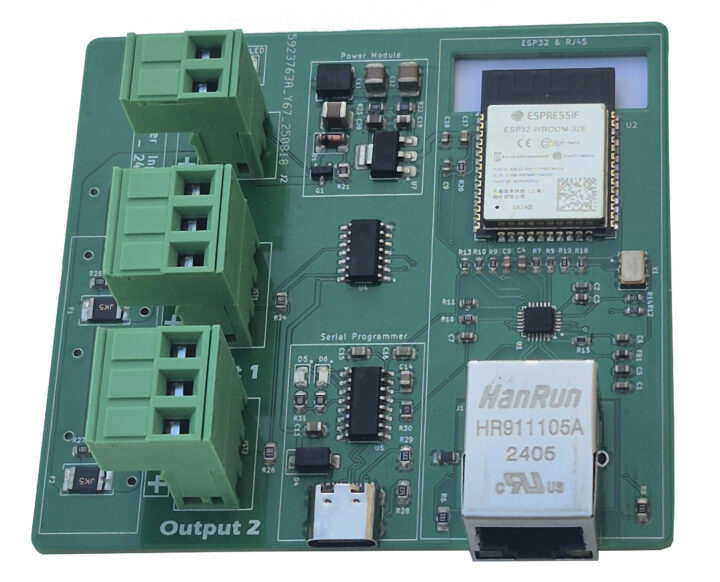

2-Port-ESP32-ETH0-WLED-Controller-Top-View-720x582

نرم‌افزار و پیکربندی

2-Port ESP32 ETH0 WLED Controller با فریمور WLED از پیش نصب‌شده عرضه می‌شود و می‌توان آن را از طریق هر دو رابط Wi‑Fi و Ethernet پیکربندی کرد. این برد می‌تواند فریمور WLED یا ESPixelStick را اجرا کند تا داده‌های E1.31 و DDP را از xLights، Vixen یا Falcon Player پردازش کند. راهنماها و مستندات پیکربندی WLED در GitHub در دسترس است.

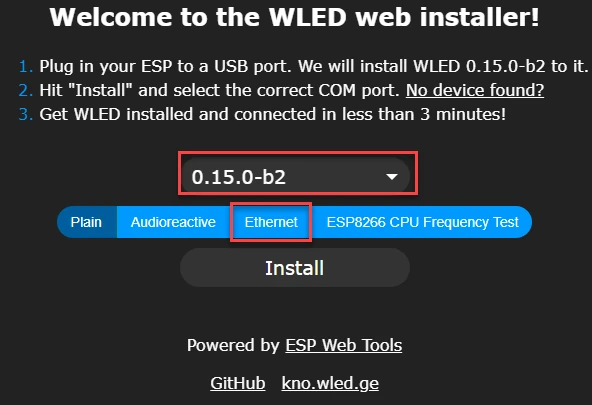

WLED-installation-Ethernet
