برد توسعه Waveshare ESP32-P4-WIFI6-POE-ETH با Wi‑Fi 6، Bluetooth 5 LE، USB 2.0 OTG، اترنت 100Mbps و PoE عرضه شد. ترکیب ESP32-P4 با ESP32-C6 برای وایرلس، نمایشگر MIPI-DSI، دوربین MIPI-CSI، کُدک صوتی، MicroSD و هدر 40 پین، آن را برای HMI، پنل‌های هوشمند، کنترل چندرسانه‌ای، Edge AI و درگاه‌های IoT مناسب می‌کند. توسعه با Arduino IDE و ESP-IDF پشتیبانی می‌شود.

Waveshare به‌تازگی برد ESP32-P4-WIFI6-POE-ETH را معرفی کرده است؛ یک برد توسعه فشرده با Wi‑Fi 6، Bluetooth 5 (LE)، USB 2.0 OTG، اترنت و گزینه ماژول PoE برای کاربردهای متنوع HMI و IoT. این برد با پشتیبانی از MIPI-CSI، MIPI-DSI، کُدک و آمپلی‌فایر صوتی، میکروفن، شیار MicroSD و هدر 40 پین، و نیز مجموعه کامل رابط‌ها از I2S/I2C/SPI/UART تا PWM/MCPWM/RMT/ADC/TWAI عرضه می‌شود.

در بخش امنیت نیز قابلیت‌هایی مانند Secure Boot، رمزنگاری فلش، شتاب‌دهنده‌های رمزنگاری، TRNG و جداسازی سطوح دسترسی تعبیه شده‌اند تا نیازهای صنعتی و تجاری پوشش داده شوند. هدف‌گیری برد شامل ترمینال‌های HMI، پنل‌های هوشمند، واسط‌های کنترل چندرسانه‌ای، Edge AI و گیت‌وی‌های IoT است.

مشخصات Waveshare ESP32-P4-WIFI6-POE-ETH

مولفه	مشخصات	یادداشت
ماژول بی‌سیم	ESP32-P4-Core	ماژول ترکیبی مبتنی بر ESP32-P4 + ESP32-C6
میکروکنترلر اصلی	ESP32-P4NRW32	Dual-core RISC‑V @ 400MHz با دستورالعمل‌های AI و واحد محاسبات اعشاری (FPU) تک‌دقت
هسته کم‌مصرف	Single RISC‑V LP MCU @ تا 40MHz	مدیریت وظایف کم‌مصرف
GPU	2D Pixel Processing Accelerator (PPA)	شتاب در رندر دو‌بُعدی
VPU/کُدک‌ها	پشتیبانی H.264 و JPEG	رمزبرداری ویدئو/تصویر روی‌برد
حافظه داخلی	768KB HP L2MEM، 32KB LP SRAM، 8KB TCM، 32MB PSRAM	PSRAM خارجی روی ماژول
ROM	128KB HP ROM، 16KB LP ROM	بوت و روال‌های سیستمی
وایرلس	Wi‑Fi 6 و Bluetooth 5 از طریق ESP32‑C6 (SDIO)	کانکتور u.FL روی ماژول؛ رادیوی 802.15.4 در ESP32‑C6 وجود دارد ولی در وب‌سایت Waveshare ذکر نشده است
فلش	32MB NOR Flash	ذخیره فریمور
ذخیره‌سازی قابل‌حمل	MicroSD card slot (SDIO 3.0)	پشتیبانی از کارت‌های سرعت‌بالا
نمایشگر	کانکتور 2‑lane MIPI DSI	نمایشگر خازنی 7″/10.1″ اختیاری
دوربین	کانکتور 2‑lane MIPI CSI تا 1920×1080، رمزگذاری 1080p30	سازگار با Raspberry Pi Camera (OV5647)
صوت	سرتیغ اسپیکر (8Ω 2W)، میکروفن روی‌برد	کُدک ES8311 + آمپ NS4150B
اترنت	پورت RJ45 100Mbps با پشتیبانی PoE اختیاری	مدول PoE قابل افزودن
USB	USB 2.0 OTG (Type‑A)، USB Type‑C برای تغذیه/UART/فلش	هاست و دیوایس بسته به حالت
سریال/باس‌ها	UART/I2C سرتیغ SH1.0	سازگار با هدرهای متداول
گستره I/O	هدر 40 پین با 28× GPIO، I2C، UART، 5V، 3.3V، GND	چیدمان مشابه هدر GPIO روی Raspberry Pi SBCs
کانکتورهای اضافی	I2C و I3C	انعطاف برای سنسورها/اکستنشن‌ها
پشتیبانی پروتکل‌ها	I2S، I2C، SPI، UART، PWM، MCPWM، RMT، ADC، TWAI	پوشش گسترده محیط‌های صنعتی/مصرفی
امنیت	Secure Boot، Flash Encryption، Crypto accelerators، TRNG	Digital Signature، KMU، جداسازی امتیاز/مجوز دسترسی
کنترل‌ها/نمایشگر وضعیت	کلید Reset و Boot، LED نشانگر تغذیه	پَدهای UART برای ESP32‑C6
تغذیه	ورودی 5V هدر، USB Type‑C، PoE (ماژول)	انعطاف در سناریوهای نصب

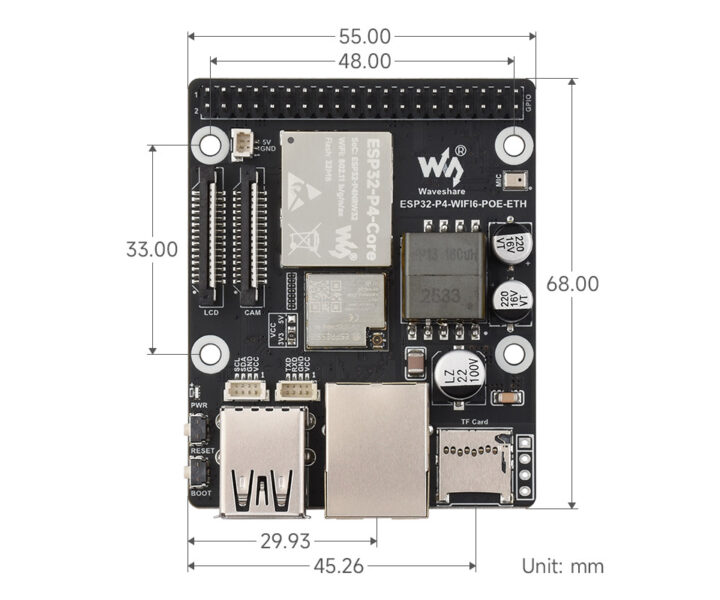

ابعاد	68 × 55 mm	طراحی فشرده

این ترکیب نشان می‌دهد برد همزمان برای HMI، چندرسانه‌ای و Edge AI مناسب است؛ وجود شتاب‌دهی 2D، کُدک‌های H.264/JPEG و رابط‌های DSI/CSI مسیر ساخت پنل‌های تصویری و کنترلرهای محتوایی را هموار می‌کند.

پشتیبانی نرم‌افزاری و فریمور

توسعه فریمور با Arduino IDE یا ESP‑IDF قابل انجام است. بخش بی‌سیم بر پایه ESP32‑C6 از طریق SDIO به‌طور کامل در ESP‑IDF پشتیبانی می‌شود؛ استک‌های Wi‑Fi 6 و BLE 5 LE در دسترس‌اند. برای سناریوهای HMI می‌توانید از LVGL برای DSI، از ESP‑ADF برای صوت، و از ESP‑MDF و چارچوب‌های AI/Voice شرکت Espressif برای کاربردهای پیشرفته مانند پردازش گفتار و Edge AI بهره بگیرید. مثال‌ها و مستندات روی ویکی Waveshare منتشر شده است.

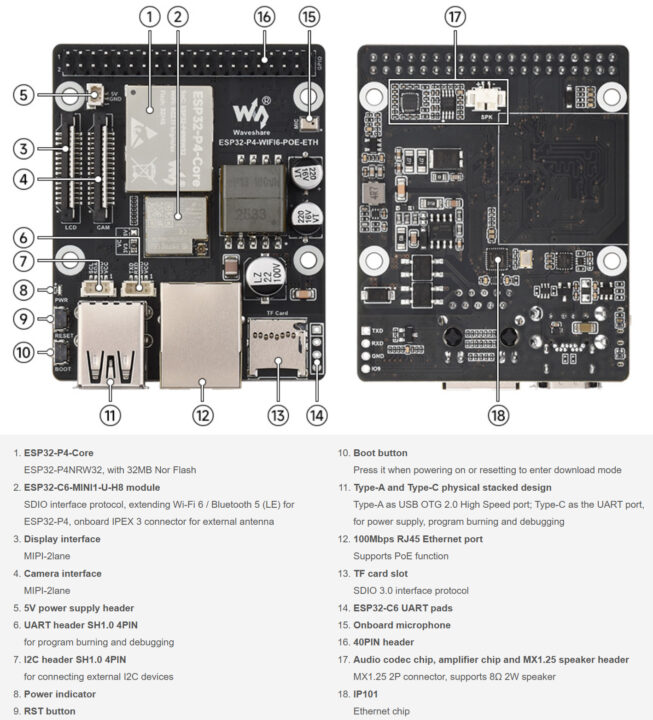

مرور سخت‌افزاری ESP32-P4 با قابلیت‌های Wi-Fi 6، PoE و Ethernet

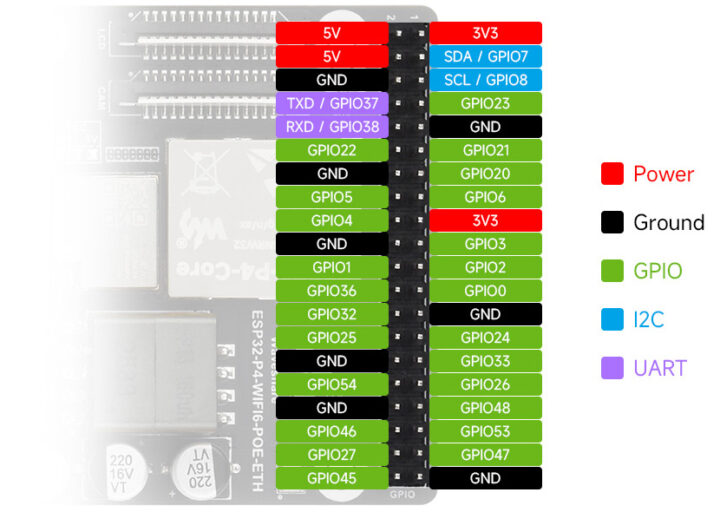

نقشه پایه‌های ESP32-P4 با پشتیبانی از وای‌فای ۶، تغذیه از طریق اترنت (PoE) و ارتباط شبکه (Ethernet)

مقایسه با بردهای مشابه مبتنی بر ESP32‑P4

پیش‌تر به بردهای اترنتی مبتنی بر ESP32‑P4 مانند GUITION JC‑ESP32P4‑M3‑DEV، Waveshare ESP32‑P4‑Module‑DEV‑KIT و Waveshare ESP32‑P4‑ETH پرداخته شده بود. هرچند در برخی مشخصات هم‌پوشانی دارند، اما تفاوت‌ها روشن است:

GUITION JC‑ESP32P4‑M3‑DEV: ماژول ترکیبی ESP32‑P4 + ESP32‑C6 با PSRAM/Flash روی ماژول، پشتیبانی RS‑485 و پورت‌های USB‑C.
Waveshare ESP32‑P4‑Module‑DEV‑KIT: تمرکز بر HMI با چند پورت USB host، کیت‌های نمایشگر/اسپیکر و ابعاد بزرگ‌تر (اندازه کارت اعتباری).
Waveshare ESP32‑P4‑ETH: مناسب نمونه‌سازی/استقرار با طراحی فشرده، اترنت/PoE روی‌برد و درگاه‌های عمومی کمتر.
Waveshare ESP32‑P4‑WIFI6‑POE‑ETH: علاوه بر موارد فوق، Wi‑Fi 6، گزینه‌های ماژول PoE، کانکتورهای صوت/نمایشگر و ساختار کیت‌محور را اضافه می‌کند.

نسخه‌ها، محتویات کیت و قیمت

نسخه/کیت	محتویات افزوده	قیمت و فروشگاه
Standard	برد پایه	AliExpress: $25.17 \| Waveshare Store: از $24.99
Kit‑C	اسپیکر و ماژول دوربین	AliExpress: $36.30 \| Waveshare Store: بسته به پیکربندی
Kit‑D	افزوده شدن نمایشگر 10‑inch	AliExpress: $100.23 \| Waveshare Store: تا $79.99
Amazon	برد پایه	$34.99
