کابوس سیم‌کشی تمام شد! این برد ۲۹ دلاری، با برد بورد ها خداحافظی کنید.

ESP32‑S3 AIoT Basic کیت یادگیری و نمونه‌سازی

بلاگ خبری

10 بازدید

۱۴۰۴-۱۰-۰۲

3 دقیقه

نویسنده: آرویدتک
درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

ESP32-S3 AIoT Basic یک کیت آموزشی/پروتوتایپ کم‌هزینه با ۹ ماژول روی یک برد است: دکمه، buzzer، LED، سنسور نور، LCD، میکروفون دیجیتال، اسلات MicroSD، آمپلی‌فایر صوت + اسپیکر و دوربین. با Arduino IDE، ESP-IDF و Aily Blockly کار می‌کند.

این پلتفرم توسعه حول یک برد ESP32-S3 ساخته شده و ۹ ماژول پرکاربرد را مستقیماً روی برد جای داده است: دکمه فشاری، buzzer، LED نشانگر، سنسور نور، نمایشگر LCD، میکروفون دیجیتال، اسلات کارت SD، آمپلی‌فایر صوتی با اسپیکر و دوربین. اغلب دموهای AI و IoT بدون breadboard و سیم جامپر اجرا می‌شوند و توسعه از طریق هدرهای استاندارد پین و کانکتورهای Grove قابل گسترش است. تغذیه 5V از طریق USB‑C و ورودی 6–12V از طریق Vin برای راه‌اندازی بارهای بیشتر پشتیبانی می‌شود. همراه با آموزش‌ها و نمونه‌کدهای متنوع، این کیت برای یادگیری AIoT، آموزش STEM، دموهای صوت و بینایی، پروژه‌های سنسوری و ساخت سریع پروتوتایپ کاملاً مناسب است.

مشخصات ESP32-S3 AIoT Basic

پارامتر	مقدار
برد اصلی	ESP32‑S3 Core Board
SoC	ESP32‑S3
پردازنده (CPU)	دو هسته LX7 تا فرکانس 240 مگاهرتز با پشتیبانی از vector extension برای کاربردهای یادگیری ماشین
حافظه RAM	8 مگابایت PSRAM
ارتباطات بی‌سیم	Wi‑Fi 4 و Bluetooth 5 با پشتیبانی LE و Mesh، دارای آنتن PCB
حافظه ذخیره‌سازی روی برد	16 مگابایت حافظه SPI Flash
حافظه قابل‌گسترش	پشتیبانی از ماژول MicroSD Card
نمایشگر	نمایشگر 1.3 اینچی IPS LCD با رزولوشن 240×240
دوربین	دوربین روی برد، مناسب برای دموها و پروژه‌های بینایی هوش مصنوعی
صدا	میکروفون دیجیتال، آمپلی‌فایر صوتی به‌همراه اسپیکر و buzzer
حسگر	سنسور نور محیط
توسعه و گسترش	6 عدد هدر 18 پین GPIO با پشتیبانی UART، I2C، SPI، PWM، پین‌های 3.3V و GND + کانکتور Grove
متفرقه	ماژول دکمه فشاری، ماژول LED و کلید قطع/وصل تغذیه
تغذیه	5 ولت از طریق درگاه USB‑C، پدهای Vin (6 تا 12 ولت)، 5V و GND
ابعاد	145 × 135 میلی‌متر
سوراخ‌های نصب	قطر 3 میلی‌متر

در یک جمله: اکثر نیازهای متداول AIoT برای دمو و آموزش، بدون نیاز به سیم‌کشی و ماژول‌های جانبی، روی همین برد پوشش داده شده‌اند.

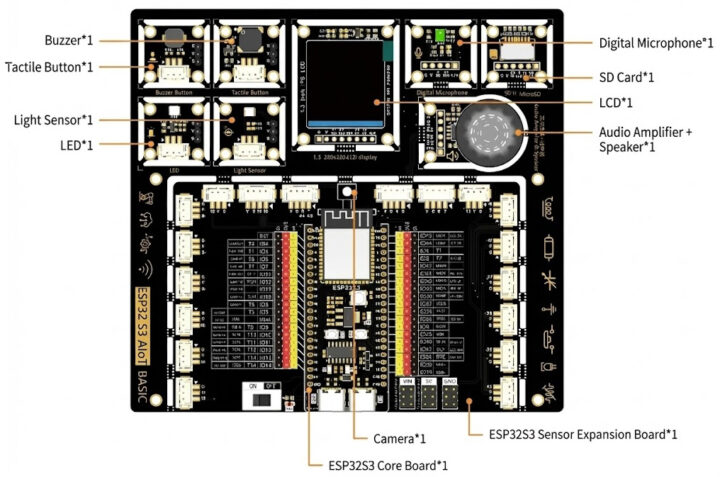

بررسی اجمالی کیت سخت‌افزار پایه ESP32 S3 AIoT

نرم‌افزار و نمونه‌ها

این کیت با Arduino IDE، چارچوب ESP-IDF و نرم‌افزار برنامه‌نویسی بصری Aily Blockly در Windows یا macOS کار می‌کند؛ بنابراین می‌توانید بین drag-and-drop ساده یا برنامه‌نویسی عادی C/C++ انتخاب کنید. راهنماهای نصب، pinout و نمونه‌کدهای LED، سنسورها، صوت، نمایشگر، SD card، دوربین، Bluetooth، Wi‑Fi و کاربردهای پایه AI/IoT آماده‌اند و بیشتر مثال‌ها با سیم‌کشی حداقلی اجرا می‌شوند چون ماژول‌های اصلی از قبل روی برد متصل‌اند. مستندات نصب و نمونه‌ها در انجمن چینی Arduino در دسترس است.

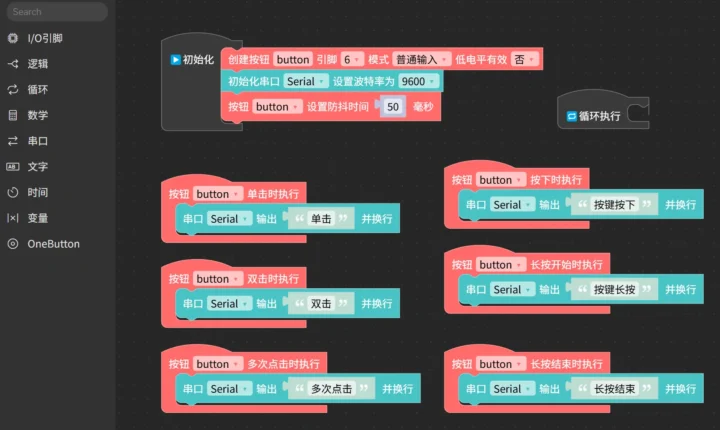

به صورت بلوکی

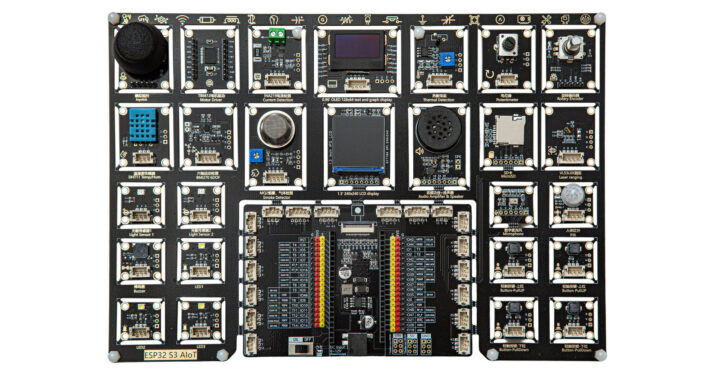

کیت ESP32-S3 AIoT All-in-One و گزینه‌های مشابه

نسخه بزرگ‌تر ESP32-S3 با ۲۷ ماژول روی برد عرضه می‌شود؛ شامل سنسورها، LEDها، درایور موتور، اجزای صوتی، نمایشگرها و یک دوربین اختیاری؛ همه یکپارچه روی یک برد برای کاهش سیم‌کشی و نیاز به سخت‌افزار اضافه. چون هسته پلتفرم توسعه همان است، برنامه‌نویسی با Arduino IDE، ESP-IDF و Aily Blockly طبق مستندات موجود در Arduino.me (فقط چینی) انجام می‌شود. یک وب‌سایت انگلیسی (esp32.innoelement.org) هم قبلاً فعال بود که اکنون از دسترس خارج شده و بخشی از آن در Internet Archive موجود است.

برای مقایسه، در سال 2021 درباره Arduino Sensor Kit Base برای Arduino UNO نوشتیم که طراحی مشابهی با یک شیلد و ماژول‌های Grove جداشونده داشت. پلتفرم‌های آموزشی فراوان دیگری نیز وجود دارند؛ از جمله Elecrow’s ESP32-P4 All-in-One Starter Kit، کیت Genesis IoT Discovery و پروژه Tibbo مبتنی بر پردازنده Sitara AM335x.
