FireBeetle 2 ESP32‑C5، برد توسعه‌ای IoT با رابط نمایش GDI و پشتیبانی از باتری LiPo

بلاگ خبری

3 بازدید

۱۴۰۴-۰۸-۲۵

3 دقیقه

نویسنده: Shadow
درباره نویسنده: سئوکار ساده! 🔗 مهندس الکترونیک⚡

برد توسعه FireBeetle 2 ESP32-C5 از DFRobot با RISC‑V تک‌هسته‌ای، Wi‑Fi 6 دو بانده، BLE 5.0 و رادیوی 802.15.4 برای Zigbee/Thread/Matter معرفی شد. 4MB فلش، USB‑C، باتری Li‑Ion، کانکتور نمایشگر GDI و هدرهای GPIO دارد و با Arduino IDE، ESP‑IDF، MicroPython و PlatformIO راه می‌افتد. قیمت برد 6.90 دلار است و کیت همراه IO Board با 8.90 دلار عرضه می‌شود.

چند روز پیش از کمبود گزینه‌های مبتنی بر ESP32‑C5 با Wi‑Fi 6 دو بانده گلایه کرده بودیم؛ اما برد توسعه FireBeetle 2 ESP32‑C5 از DFRobot نشان داد کمی صبر لازم بود. این برد RISC‑V با 4MB فلش، درگاه USB‑C، کانکتور باتری Li‑Ion و دو هدر GPIO برای توسعه عرضه شده و یک کانکتور GDI برای افزودن نمایشگر لمسی مبتنی بر SPI/I2C دارد.

از نظر فرم‌فکتور و امکانات، FireBeetle 2 ESP32‑C5 بسیار به FireBeetle 2 ESP32‑S3 نزدیک است؛ با این تفاوت که پشتیبانی از Wi‑Fi باند 5 گیگاهرتز و رادیوی 802.15.4 برای Zigbee، Thread و Matter را اضافه می‌کند، اما کانکتور دوربین را از دست می‌دهد و حافظه/ذخیره‌سازی کمتری دارد.

مشخصات FireBeetle 2 ESP32‑C5

	مشخصات	توضیحات
ماژول بی‌سیم	ESP32‑C5‑WROOM‑1‑N4	ماژول رسمی Espressif
SoC	Espressif Systems ESP32‑C5	نسل RISC‑V با Wi‑Fi 6
CPU	Single‑core 32‑bit RISC‑V تا 240MHz هسته RISC‑V کم‌مصرف 40MHz	هسته دوم برای کاربردهای حساس به توان به‌عنوان پردازنده اصلی عمل می‌کند
حافظه داخلی	384KB SRAM	روی چیپ
ROM	320KB	پشتیبانی از فلش خارجی
Wi‑Fi	دو بانده 2.4/5GHz 802.11ax (Wi‑Fi 6)، سازگار با 802.11b/g/n	حالت‌های Station، SoftAP، SoftAP + Station و حالت promiscuous
Bluetooth	Bluetooth Low Energy (BLE) 5.0 با پشتیبانی Mesh	نرخ داده تا 2Mbps
IEEE 802.15.4	Zigbee 3.0، Thread 1.3، Matter	تا 250kbps
ذخیره‌سازی روی برد	4MB SPI flash	برای فریمور و داده‌ها
آنتن	PCB antenna	یکپارچه روی برد
رابط نمایشگر	کانکتور FPC شانزده/هجده‌پین GDI	SPI، I2C، نور پس‌زمینه و …
USB	1x USB‑C	تغذیه و برنامه‌ریزی
هدرها و توسعه	هدرهای GPIO با 14 پین + 18 پین	تا 18 ورودی/خروجی دیجیتال
رابط‌ها	1x SPI، 3x UART (1x LPUART)، 2x I2C (1x LP I2C)	به‌همراه I2S
PWM/IR	LED PWM controller، پایه فرستنده/گیرنده مادون‌قرمز	کنترل روشنایی LED و IR
ADC	12‑bit SAR ADC با 7 کانال	نمونه‌برداری آنالوگ
DMA	۳ کانال RX و ۳ کانال TX	DMA Controller
سیگنال‌های تغذیه	5V، 3.3V، GND	روی هدرها
کلیدها و LEDها	Reset و Boot/User (GP28)؛ User LED و LED شارژ	برای بوت و نشانگرها
تأمین توان	5V از USB‑C؛ 4.5–6V از پین VIN (پنل خورشیدی)	کانکتور 2 پین برای باتری Li‑Ion 3.7–4.2V با تشخیص سطح باتری؛ شارژ تا 0.5A
مصرف در خواب	21 μA	در حالت باتری
ابعاد	60 x 25.4 mm	فرم‌فکتور جمع‌وجور

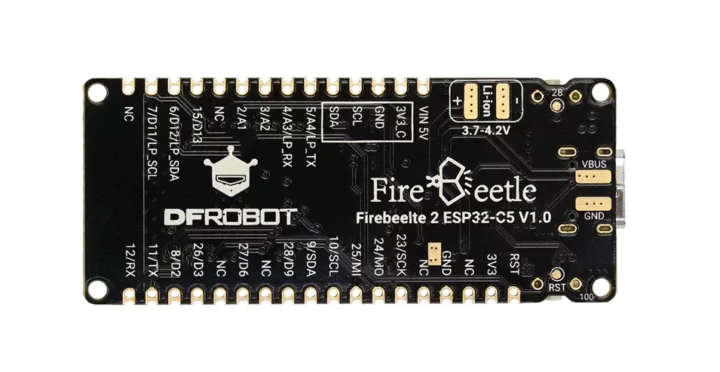

برد اینترنت اشیاء FireBeetle 2 مبتنی بر ESP32‑C5 با پشتیبانی از Wi‑Fi 6 دو بانده

نرم‌افزار، راه‌اندازی و مستندات

DFRobot دستورالعمل شروع کار با Arduino IDE را ارائه کرده است؛ کافی است مانند افزودن «ESP32C5 Dev Module» عمل کنید. علاوه بر آن، در ویکی پیوندهایی به آموزش‌های عمومی برای ESP‑IDF، MicroPython و PlatformIO در دسترس است. شماتیک‌های PDF، دیتاشیت‌ها و مستندات سخت‌افزاری تکمیلی نیز در همان ویکی قرار دارد.

نمایشگرهای سازگار با رابط GDI

طبق ویکی، رابط GDI شش نمایشگر شرکت را پشتیبانی می‌کند:

نمایشگر 1.54 اینچی 240×240 IPS TFT با زاویه دید گسترده
نمایشگر 1.8 اینچی 128×160 IPS TFT LCD
نمایشگر 2.0 اینچی 320×240 IPS TFT با زاویه دید گسترده
نمایشگر 2.8 اینچی 320×240 IPS TFT با تاچ مقاومتی
نمایشگر 3.5 اینچی 480×320 IPS TFT با تاچ خازنی
نمایشگر OLED شفاف 1.51 اینچی

ادغام با Home Assistant

شرکت به پشتیبانی از Home Assistant از طریق MQTT اشاره کرده است و یک راهنمای گام‌به‌گام برای یکپارچه‌سازی سنسور دما و رطوبت DHT11 منتشر کرده؛ این راهنما در یک پست وبلاگی جداگانه قرار دارد (نه در ویکی).

نمودار پایه‌ها

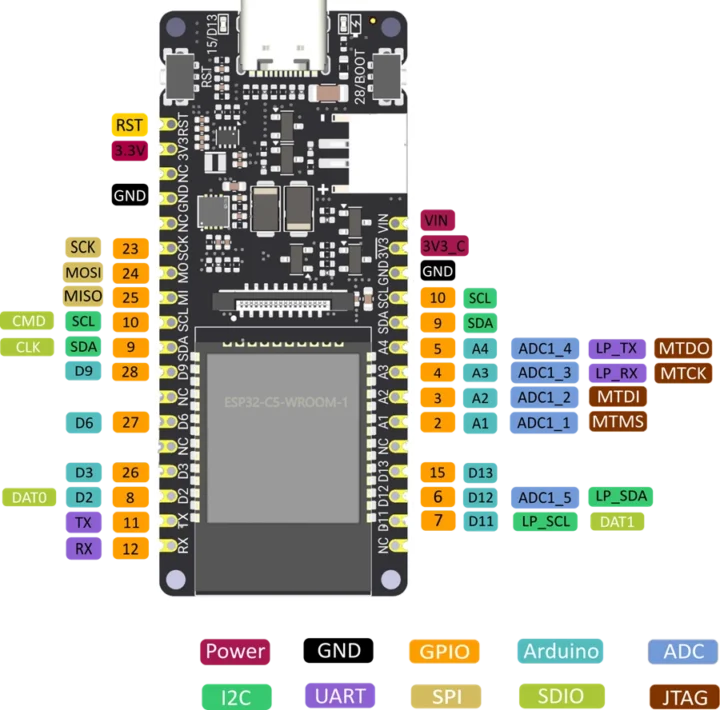

شماتیک پایه‌های ورودی‌ و خروجی برد ESP32‑C5

قیمت و نحوه خرید

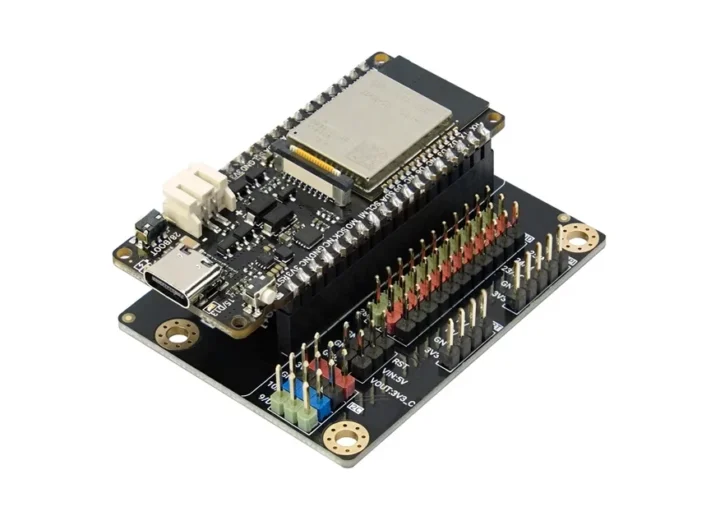

DFRobot برد FireBeetle 2 ESP32‑C5 را با قیمت 6.90 دلار (بدون هزینه ارسال) می‌فروشد. همچنین می‌توانید در همان صفحه، کیت به‌همراه IO Board را با قیمت 8.90 دلار انتخاب کنید تا اتصال سنسورها ساده‌تر شود. برای نمایشگرهای اختیاری، باید فروشگاه DFRobot را مرور کنید و مطمئن شوید نمایشگر انتخابی از رابط GDI پشتیبانی می‌کند.
