اپلیکیشن جدید Flipper Zero: اندازه‌گیر اشعه فرابنفش

Flipper-Zero UV متر
27 بازدید
۱۴۰۴-۰۳-۱۵
3 دقیقه

به گفته cnx-software

آیا تا به حال به میزان قرار گرفتن در معرض اشعه فرابنفش (UV) در زندگی روزمره خود فکر کرده‌اید؟ چه پشت پنجره باشید، چه زیر آسمان ابری یا حتی با عینک آفتابی، این اشعه‌های نامرئی می‌توانند بر سلامت شما تأثیر بگذارند. به همین دلیل، اپلیکیشن جدید اندازه‌گیر اشعه فرابنفش برای Flipper Zero طراحی شده است که با استفاده از حسگر طیفی AS7331، می‌تواند اشعه‌های UV-A، UV-B و UV-C را اندازه‌گیری کند.

ویژگی‌های کلیدی اپلیکیشن اندازه‌گیر اشعه UV

این اپلیکیشن برای نظارت شخصی و محیطی بر اشعه فرابنفش طراحی شده است و امکان اندازه‌گیری میزان تابش اشعه را در شرایط مختلف فراهم می‌کند. در ادامه، به برخی از ویژگی‌های اصلی آن می‌پردازیم:

ویژگیتوضیحات
پلتفرم هدفFlipper Zero
حسگر استفاده‌شدهحسگر طیفی Sparkfun AS7331 که قابلیت اندازه‌گیری مستقل اشعه‌های UV-A، UV-B و UV-C را دارد.
رابط ارتباطیپروتکل I²C (با اتصال SCL به پین C0 و SDA به پین C1)
خروجی دادهنمایش شدت اشعه UV به‌صورت لحظه‌ای در واحدهای µW/cm²، mW/m² و W/m²
نمایشگر بصرینوارهای اندازه‌گیری برای نشان دادن مقادیر خام حسگر همراه با هشدار برای قرار گرفتن بیش‌ازحد یا کمتر از حد در معرض اشعه
نرم افزار Flipper-Zero UV Meter

نرم افزار Flipper-Zero UV Meter

اندازه‌گیری میزان قرارگیری در معرض اشعه و هشدارها

یکی از قابلیت‌های این اپلیکیشن، محاسبه مدت‌زمان حداکثر ایمن قرارگیری روزانه در معرض اشعه UV است. این محاسبات بر اساس استانداردهای TLVs و BEIs سال ۲۰۲۴ از سازمان ACGIH انجام می‌شود و عواملی مانند وضعیت محافظت از چشم، میزان تقویت (Gain) و زمان قرارگیری را در نظر می‌گیرد.

در صورت عبور از آستانه‌های ایمن، هشدارهایی به‌صورت نمادهای بصری به کاربر نشان داده می‌شود تا اقدامات لازم را انجام دهد. این قابلیت به‌ویژه برای افرادی که زمان زیادی را در فضای باز سپری می‌کنند، بسیار مفید است.

تنظیمات کاربری و انعطاف‌پذیری

اپلیکیشن اندازه‌گیر اشعه UV امکان شخصی‌سازی گسترده‌ای را برای کاربران فراهم می‌کند. برخی از تنظیمات قابل دسترس عبارت‌اند از:

انتخاب دستی آدرس I²C برای ارتباط با حسگر

تنظیم میزان تقویت (Gain) و زمان قرارگیری (مشابه ISO و سرعت شاتر در عکاسی)

فعال یا غیرفعال کردن گزینه محافظت از چشم برای محاسبات ایمنی دقیق‌تر

این سطح از انعطاف‌پذیری به کاربران اجازه می‌دهد تا تجربه‌ای کاملاً متناسب با نیازهای خود داشته باشند.

طراحی سخت‌افزاری

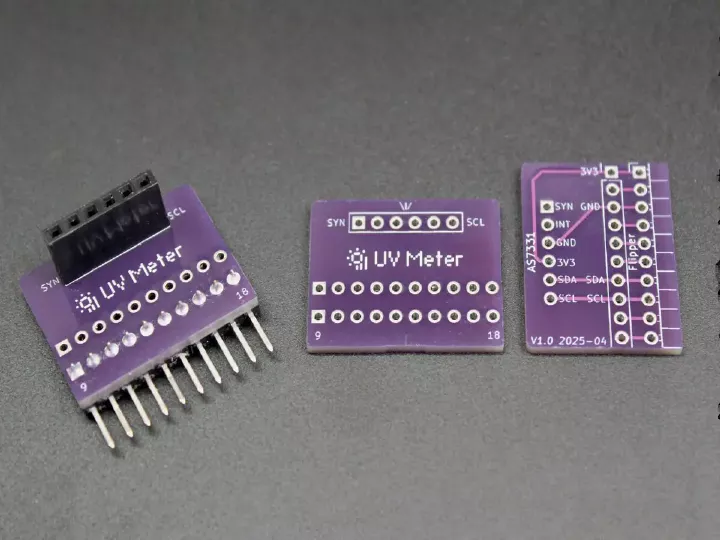

برای اتصال حسگر AS7331 به Flipper Zero، یک برد سفارشی با ابعاد ۲۵.۸ میلی‌متر در ۲۰.۳ میلی‌متر طراحی شده است. این برد که با استفاده از نرم‌افزار KiCad توسعه یافته، ارتباطی پایدار و بدون نیاز به سیم‌کشی اضافی را از طریق پروتکل I²C فراهم می‌کند. این طراحی نه‌تنها استفاده از ابزار را آسان‌تر کرده، بلکه ظاهری حرفه‌ای و مرتب به پروژه بخشیده است.

توسعه نرم‌افزاری

توسعه نرم‌افزار این اپلیکیشن از صفر انجام شده است و فراتر از آموزش‌های اولیه یا کتابخانه‌های موجود SparkFun پیش رفته است. توسعه‌دهنده این پروژه، مایکل بایچ، کتابخانه اختصاصی خود را برای حسگر AS7331 ایجاد کرده تا تنظیمات اندازه‌گیری مانند میزان تقویت، زمان یکپارچگی (Integration Time) و تبدیل داده‌های خام به واحدهای قابل‌فهم مانند µW/cm² را مدیریت کند.

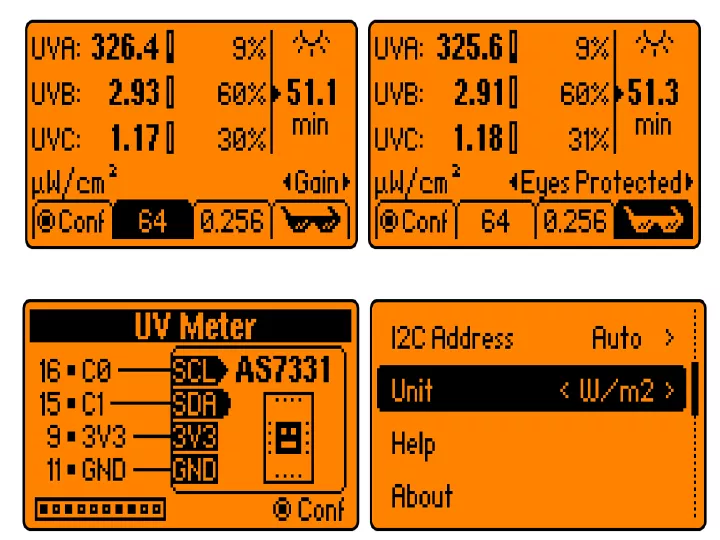

همچنین رابط کاربری برای صفحه‌نمایش ۱۲۸×۶۴ پیکسلی Flipper Zero طراحی شده که اطلاعات مربوط به اشعه‌های UV-A، UV-B و UV-C را همراه با مدت‌زمان حداکثر ایمن روزانه بر اساس استانداردهای ACGIH نمایش می‌دهد. این رابط از یک معماری ساده ViewPort به ساختار پیچیده‌تر SceneManager/ViewDispatcher ارتقا یافته تا مدیریت صفحات مختلف مانند منوی تنظیمات، بخش «درباره» و «راهنما» و راهنمای تصویری برای اتصال حسگر را پشتیبانی کند.

Flipper-Zero UV Meter PCB سفارشی

Flipper-Zero UV Meter PCB سفارشی

تجربه کاربری و نتایج شگفت‌انگیز

پس از تکمیل طراحی دستگاه و رابط کاربری، تست‌های اولیه انجام شد. مشخص شد که میزان محافظت ما در برابر اشعه UV اغلب کمتر از آن چیزی است که تصور می‌کنیم. این ابزار نشان می‌دهد که حتی در شرایطی که فکر می‌کنیم ایمن هستیم، مانند پشت پنجره یا زیر آسمان ابری، همچنان در معرض خطر قرار داریم. بنابراین، استفاده از محافظت‌های بهتر در برابر آفتاب در تابستان امسال یا ساخت یک اندازه‌گیر UV شخصی با Flipper Zero می‌تواند ایده‌ای هوشمندانه باشد.

افزونه‌های منبع‌باز جامع برای Flipper Zero

اندازه‌گیر اشعه UV تنها یکی از افزونه‌های متعدد برای Flipper Zero است. این دستگاه کوچک قابلیت پشتیبانی از افزونه‌های مختلفی مانند کارت Wi-Fi دو بانده Flipper Blackhat برای تست نفوذ، ماژول ترکیبی FlipMods از Sacred Labs (شامل ESP32، میکروکنترلر بی‌سیم Sub-GHz CC1101 و ماژول GPS) و حتی برد افزونه CAN Bus را دارد. این تنوع، Flipper Zero را به ابزاری ایده‌آل برای علاقه‌مندان به فناوری و مهندسان تبدیل کرده است.

اگر به این پروژه علاقه‌مند شده‌اید، خبر خوب این است که تمام اطلاعات و کدها به‌صورت منبع‌باز در دسترس هستند. می‌توانید جزئیات بیشتر را در وب‌سایت مایکل بایچ یا GitHub مشاهده کنید.
