FoBE IDEA Mesh Tracker C1 – ردیاب LoRa مبتنی بر nRF52840 با GPS، حسگرها، نمایشگر OLED، دکمه چرخان و امکانات بیشتر

103 بازدید

۱۴۰۴-۰۷-۲۲

4 دقیقه

نویسنده: 0x7a657573
درباره نویسنده: من اون دیوونه‌ام که وقتی بورد روشن نمی‌شه، ذوق می‌کنم؛ یعنی یه شب تا صبح قراره با منبع تغذیه و لاجیک آنالایزر عشق کنم! آدما قهوه می‌خورن که بیدار بمونن، ولی من بیدار می‌مونم تا بفهمم این بورد چرا باهام قهر کرده! زندگی من یه لوپ بی‌نهایته بین باگ و دیباگ... با چاشنی یه کم امید و یه عالمه دیوونگی!

-3

FoBE IDEA Mesh Tracker C1 یک برد 50×50 میلی‌متری مبتنی بر nRF52840 است که LoRa، GPS، BLE، نمایشگر OLED و سنسورهای حرکتی را برای رهگیری موقعیت، تبادل داده سنسورها و ارتباط مش خارج از شبکه ترکیب می‌کند. با ترنسیور SX1262، GNSS Quectel L76KB، USB-C، هدرهای توسعه، و سازگاری Arduino/PlatformIO و فریمور Meshtastic عرضه می‌شود.

برد FoBE IDEA Mesh Tracker C1 که توسط FoBE Studio در چین طراحی شده، یک دستگاه ارتباطی خارج از شبکه مبتنی بر LoRa برای رهگیری GPS در فضای باز، تبادل داده‌های سنسوری و شبکه‌سازی مش در محیط‌های دورافتاده است. این برد حول میکروکنترلر Nordic nRF52840 ساخته شده و ماژول‌های LoRa، GPS، BLE و سنسورهای حرکتی را یکپارچه می‌کند؛ مناسب برای پروژه‌های رهگیری موقعیت، پایش محیطی و لینک‌های ارتباطی خارج از زیرساخت.

این دستگاه یک ماژول GPS، ترنسیور LoRa، نمایشگر OLED سایز 0.96 اینچ، buzzer، شتاب‌سنج سه‌محوره و ژیروسکوپ سه‌محوره را روی برد ادغام کرده است. دیگر درگاه‌ها شامل USB-C، هدرهای رزرو SWDIO/SWCLK، هدر توسعه 8 پین GPIO و دو کانکتور IPEX مجزا برای آنتن‌های LoRa و GPS هستند. یک انکودر چرخشی با کلید فشاری، دو کلید کاربری و دو LED نشانگر نیز برای کنترل و فیدبک وضعیت در نظر گرفته شده است. تغذیه از طریق کانکتور باتری 2 پین MX1.25 انجام می‌شود تا استفاده پرتابل در کاربردهای IoT فضای باز ممکن شود.

مشخصات FoBE IDEA Mesh Tracker C1

مولفه	مشخصه	توضیح
SoC	Nordic Semiconductor nRF52840	MCU کم‌مصرف با رادیوی 2.4GHz مجتمع
CPU	32-bit Arm Cortex-M4F @ 64 MHz	با واحد محاسبات اعشاری
حافظه	1 MB Flash	حافظه برنامه
حافظه	256 KB RAM	حافظه داده
بی‌سیم (2.4GHz)	Bluetooth 5, Thread, ANT, Bluetooth Mesh	پروتکل‌های مبتنی بر 2.4GHz
بی‌سیم (2.4GHz)	802.15.4 (Zigbee), proprietary 2.4 GHz	پشتیبانی از استک‌های متنوع
نمایشگر	OLED 0.96 اینچ, I²C	P0.27 = SCL, P0.07 = SDA
صوت	buzzer	2.7 kHz, راه‌اندازی با ترانزیستور S9013
LoRa	ترنسیور Semtech SX1262	پوشش جهانی: 433/868/915/923 MHz
مدولاسیون	LoRa / (G)FSK	قابل‌تنظیم بر اساس منطقه
توان TX	تا +22 dBm	حساسیت تا –148 dBm
مصرف RX	≈ 4.2 mA	دریافت فعال
مرجع فرکانس	TCXO 1.8 V	پایداری فرکانسی بهتر
GNSS	Quectel L76KB-A58	GPS/BeiDou؛ GLONASS اختیاری با جامپر CONSTELLATION
GNSS I/O	1 PPS	خروجی روی P0.08
GNSS I/O	WAKE	کنترل بیدارباش روی P0.06
GNSS UART	TXD / RXD	P1.09 = TXD، P0.12 = RXD
GNSS Reset	RESET	روی P0.04
GNSS آنتن	Bias شبکه LNA	47 nH L, 100 Ω R, دیودهای ESD
USB	USB Type-C	قدرت و داده با حفاظت ESD
گسترش	هدر خارجی 8 پین	۶× GPIO از بانک I/O میکروکنترلر
گسترش	۲× MFP (Multi-Function Port)	برای توسعه GPIO
دیباگ	هدر SWD	SWDIO / SWCLK برای بارگذاری فریمور
کنترل‌ها	Rotary encoder با کلید فشاری	ورودی کاربری چرخشی/فشاری
آنتن‌ها	۲× IPEX	برای آنتن‌های LoRa و GPS
BLE	چیپ آنتن یکپارچه	آنتن روی برد
سنسورها	شتاب‌سنج و ژیروسکوپ 3-محوره	سنسور حرکت onboard
دکمه‌ها	Reset و دکمه کاربری	کنترل و بازیابی
LED	Power LED, Charging LED	نشانگر وضعیت
قدرت	5V از USB Type-C	تغذیه اصلی
قدرت	3.3V و 5V روی هدر GPIO	برای ماژول‌های خارجی
قدرت	کانکتور باتری	2 پین MX1.25
توان‌بخش	TI TPS62825DMQR	مبدل کاهنده
شارژ	TI BQ21040	شارژر خطی Li-ion
حفاظت	Schottky B5819WS	محافظت معکوس‌قطبیت باتری
ورودی	3.0 – 5.5 V	دامنه ولتاژ ورودی معمول

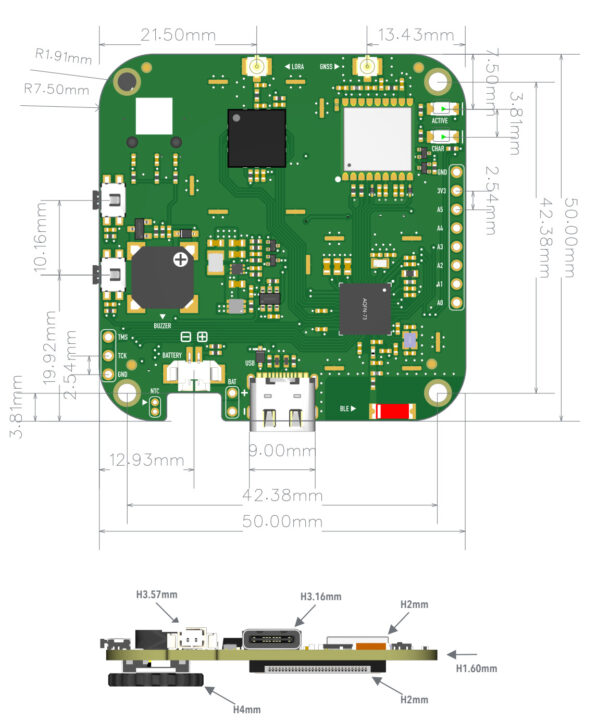

ابعاد	50 × 50 mm	اندازه PCB

با نگاه نزدیک‌تر به برد، پدهای لحیم برای یک NTC (ترمیستور ضریب دمایی منفی) و باتری دیده می‌شود، به‌علاوه دو کانکتور MFP که به احتمال زیاد برای گسترش GPIOهای برد استفاده می‌شوند.

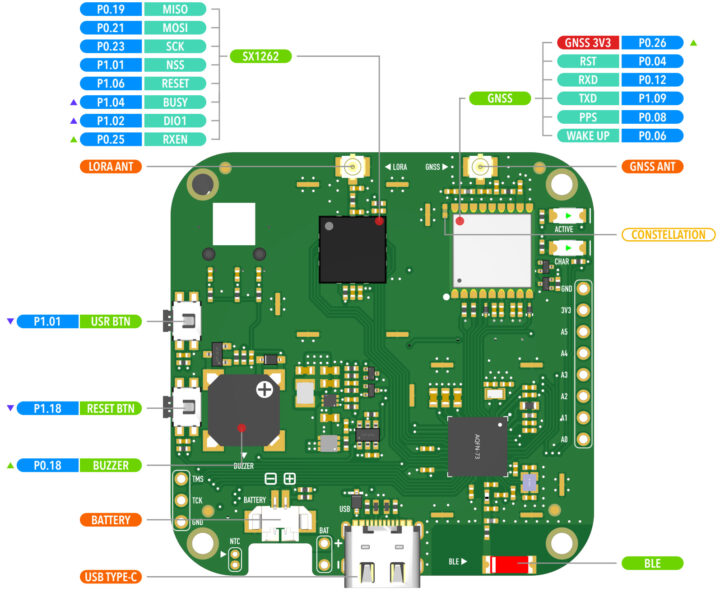

FoBE IDEA Mesh Tracker C1 Overview

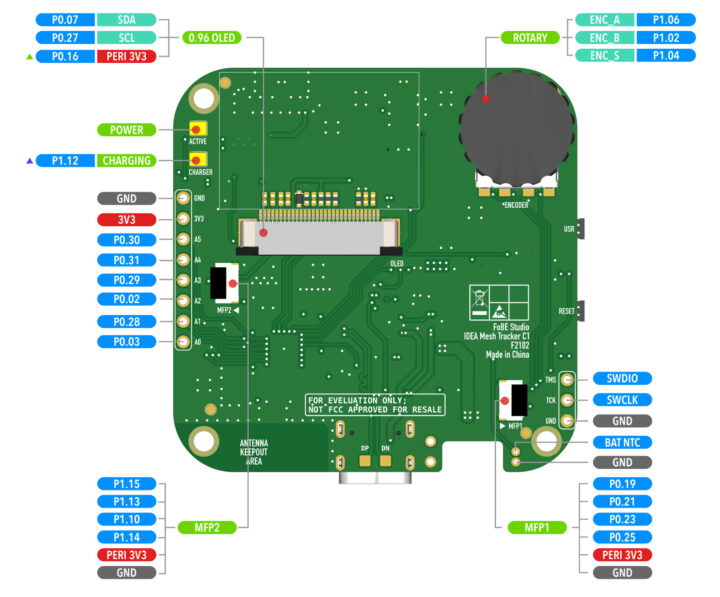

نقشه پایه‌های برد کنترل Mesh Tracker C1

Mesh Tracker C1 Control Board Pinout

پشتیبانی نرم‌افزاری

شرکت به‌صورت صریح مشخص نکرده که آیا این دستگاه از پلتفرم‌هایی مانند Arduino، MicroPython، CircuitPython، Zephyr RTOS و غیره پشتیبانی می‌کند یا خیر. بااین‌حال مخازن GitHub شرکت شامل پروژه‌هایی مثل fobe-nrf52-arduino و fobe-nrf52-platformio (بر پایه هسته nRF52 آدافرویت) است؛ بنابراین حداقل با Arduino و PlatformIO سازگار بوده و می‌تواند فریمور Meshtastic را با پیکربندی مبتنی بر BLE اجرا کند. اطلاعات بیشتر در ویکی پروژه در دسترس است.

محصولات مشابه

پیش‌تر درباره محصولات مشابهی مانند LILYGO T-LoRa Pager برای پیام‌رسانی متنی مبتنی بر LoRa، مجموعه Blackout Comms Cluster با تنظیمات از پیش آماده برای پیامک خارج از شبکه LoRa و GPS با امنیت رمزنگاری، گره Wio Tracker L1 Pro با باتری و از پیش فلش‌شده با فریمور Meshtastic برای پیام‌رسانی کم‌مصرف خارج از شبکه و اشتراک مختصات GPS، و همچنین LILYGO T-Deck Pro با نمایشگر e-paper لمسی 3.1 اینچی، کیبورد QWERTY شبیه BlackBerry، ماژول GPS، اسپیکر، میکروفون و جک 3.5mm به‌علاوه IMU و سنسورهای نور نوشته‌ایم. اگر به دنبال محصولات مشابه یا پیشرفته‌تر هستید، می‌توانید آن‌ها را بررسی کنید.
