Forlinx از ماژول هیبرید FET153‑S و برد OK153‑S با Allwinner T153 رونمایی کرد
به گفته cnx-software
معرفی Forlinx FET153-S SoM و OK153-S SBC بر پایه Allwinner T153 با معماری هیبرید Arm+RISC‑V
Forlinx به‌تازگی ماژول FET153-S بر مبنای Allwinner T153 و برد توسعه OK153-S را معرفی کرده است. پردازنده Allwinner T153 از معماری هیبرید بهره می‌برد: یک CPU چهار‌هسته‌ای Arm Cortex‑A7 و یک هسته RISC‑V از نوع XuanTie E907.
برد تا 1GB حافظه DDR3 و 8GB eMMC را پشتیبانی می‌کند و مجموعه I/O صنعتی و غنی شامل سه پورت Gigabit Ethernet، دو CAN‑FD، RS‑485 و یک Local Bus برای توسعه با PSRAM یا FPGA دارد. نمایشگرها از طریق RGB، LVDS و MIPI DSI و ورودی‌های دوربین از مسیر موازی یا MIPI CSI ارائه می‌شوند. از دیگر I/Oها می‌توان به UARTهای متعدد، I²C، SPI، I²S، GPADC و GPIO، به‌همراه Wi‑Fi/Bluetooth، یک USB Type‑C OTG و mini PCIe برای ماژول 4G اشاره کرد. کاربردهای هدف شامل کنترل بلادرنگ و پردازش در لبه، اتوماسیون صنعتی، دروازه‌های IoT و سیستم‌های امبدد است.

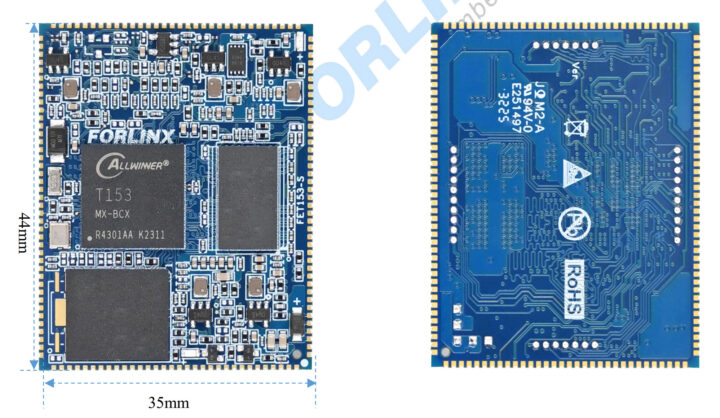

Forlinx FET153-S system-on-module
مشخصات
| بخش | جزئیات | یادداشت |
|---|---|---|
| SoC | Allwinner T153 | — |
| CPU | 4x Arm Cortex‑A7 تا 1.6GHz + XuanTie E907 RISC‑V تا 600MHz | معماری هیبرید Arm + RISC‑V |
| GPU | 2D GPU فقط | بدون VPU و بدون NPU |
| امنیت | Hardware encryption engine، Secure Boot، پشتیبانی از ماژول Trusted 20‑pin | — |
| حافظه سیستم | DDR3 در ظرفیت‌های 256MB / 512MB / 1GB | — |
| ذخیره‌سازی (روی ماژول) | NAND Flash 256MB/512MB یا eMMC تا 8GB | — |
| ذخیره‌سازی (کارت/SDIO) | 2x SDIO (یک SD Card و یک SDIO interface، فقط 3.3V) | — |
| نمایشگر | 1x MIPI DSI (4‑lane، تا 1920×1200@60fps) | — |
| نمایشگر | 1x RGB LCD (تا 1920×1080@60fps؛ RGB888/666/565) | — |
| نمایشگر | 2x LVDS (تا 1920×1080@60fps در dual‑link یا 1366×768 در single‑link) | — |
| دوربین | 1x Parallel CSI (8/10/12/16‑bit، تا دوگانه 1080p@30fps) | — |
| دوربین | 2x MIPI CSI (4‑lane / 2+2‑lane، تا 1.0Gbit/s در هر lane) | — |
| ISP یکپارچه | پشتیبانی تا 2 سنسور (1M@30fps آنلاین / 2M@30fps آفلاین) | — |
| صوت | کُدک داخلی (LINEOUT) | — |
| رابط‌های صوتی | تا 3x I²S (از 8kHz تا 384kHz)، 1x DMIC، 1x OWAIN/OUT تک‌سیمی | — |
| شبکه | 3x Gigabit Ethernet (RMII/RGMII، 10/100/1000 Mbps) | — |
| USB | 1x USB 2.0 DRD (OTG، 480Mbps) + 1x USB 2.0 Host (480Mbps) | — |
| UART | 10x UART (UART0 برای دیباگ) | — |
| I²C | 5x TWI / I²C | — |
| SPI | 4x SPI (تا 100MHz؛ SPI1 از DBI نیز پشتیبانی می‌کند) | — |
| مبدل آنالوگ | 24x GPADC (12‑bit، حداکثر 1MHz) | + 1x TPADC (تاچ مقاومتی 4‑سیم) |
| PWM/LEDC/IR | 30x PWM/PWMCS (0–24MHz یا 0–100MHz)، 1x LEDC تا 800kbit/s، 1x IRTX و 4x IRRX | LEDC برای کنترل LED هوشمند |
| Local Bus | 8/16/32‑bit تا 100MHz | پشتیبانی ارتباط با FPGA/PSRAM |
| GPIO | تا 140 GPIO | — |
| پین‌ها/کانکتورها | 185 پین از طریق edge connector + رابط LGA | گام پین edge: 0.4mm؛ گام LGA: 0.47mm |
| ولتاژ تغذیه | 5V DC | — |
| ابعاد | 44 × 35mm | — |
| دما | -40°C تا +85°C | گرید صنعتی |
در توضیحات محصول آمده که FET153-S «185 پین» را از طریق کانکتور کناری و رابط LGA در دسترس می‌گذارد. در نگاه اول کمی گیج‌کننده است، اما با دقت مشخص می‌شود 146 سوراخ کَستِلِیتِد در لبه ماژول وجود دارد و باقی پین‌ها از طریق LGA زیر ماژول قابل دسترسی هستند.
پشتیبانی نرم‌افزاری
این پلتفرم لینوکس 5.10 با سورس‌کد کامل را پشتیبانی می‌کند و برای توسعه GUI می‌توان از Qt 5.15 بهره برد. درایورهای نمایشگر، دوربین، صوت و شبکه فراهم شده و مجموعه‌ای از تست‌ها، پرسش‌های متداول و راهنمای توسعه برای ساده‌سازی دیباگ و یکپارچه‌سازی نرم‌افزار ارائه می‌شود. Forlinx اعلام کرده فایل‌های فنی مرتبط از طریق Dropbox در اختیار قرار می‌گیرد، اما دریافت لینک دانلود پس از خرید و از طریق ارتباط با تیم فروش/فنی ممکن است.

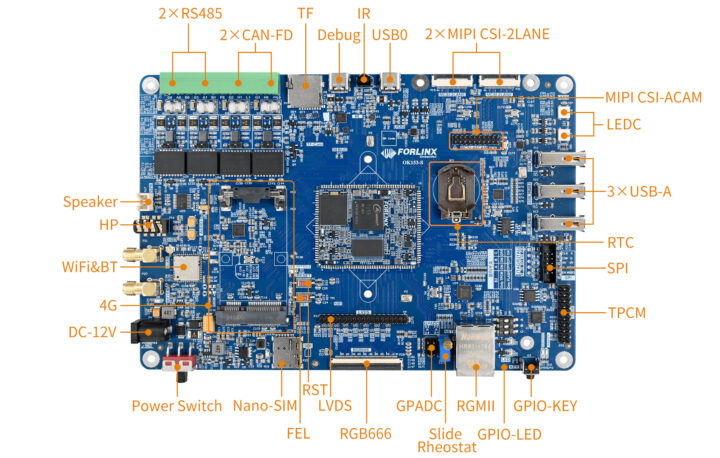

Forlinx OK153-S SBC
مشخصات
| بخش | جزئیات | یادداشت |
|---|---|---|
| SoM | Forlinx FET153-S | مطابق مشخصات بالا |
| ذخیره‌سازی | شکاف MicroSD | — |
| رابط نمایشگر | MIPI DSI چهار‌لاین تا 1080p@60 | — |
| رابط نمایشگر | LVDS دوکاناله تا 1080p@60 | — |
| رابط نمایشگر | RGB روی برد، 18‑bit (RGB666) تا 1080p@60 | فقط یکی از RGB / LVDS / MIPI‑DSI در هر لحظه قابل استفاده است |
| دوربین | 2x MIPI‑CSI (هرکدام 2‑lane) | سازگار با ماژول‌هایی مثل OV5645؛ AHD‑to‑MIPI‑CSI از طریق آداپتور |
| صوت | جک 3.5mm چهار‌بخشی (هدفون+میکروفون)، خروجی بلندگوی مونو (JST) | رابط I²S بین صوت و Bluetooth مشترک است |
| شبکه کابلی | پورت‌های Gigabit Ethernet RJ45 (10/100/1000 Mbps) | — |
| بی‌سیم | Wi‑Fi 4 و Bluetooth 4.0 با ماژول 6221A‑SRC و کانکتور SMA | — |
| سلولار | ماژول اختیاری 4G LTE از طریق mini PCIe (USB 2.0)، شکاف Nano SIM و SMA | مثال: Quectel EC20 |
| USB | 1x USB Type‑C برای دیباگ (تبدیل UART به USB، پشتیبانی هر دو هسته Arm و RISC‑V)، 1x USB Type‑C (USB0) برای OTG بومی، 3x USB 2.0 Host (از طریق هاب) | — |
| سریال/فیلدباس | 2x CAN و CAN‑FD با ایزولاسیون و حفاظت؛ 2x RS‑485 با کنترل خودکار TX/RX و مدار حفاظتی | از طریق ترمینال بلاک |
| گسترش | شکاف mini PCIe برای 4G؛ SPI / JTAG / RJTAG از طریق هدر 2.54mm (مالتی‌پلکس) | — |
| دیباگ | USB‑to‑Serial از طریق USB Type‑C؛ JTAG از طریق هدر | — |
| متفرقه | کلید Power، دکمه‌های Reset/Program/User، 2x دکمه LEDC، 2x LED تحت کنترل GPIO، 1x خروجی LEDC | LEDC برای کنترل LED هوشمند |
| زمان‌سنجی | RTC روی برد با نگه‌دارنده باتری سکه‌ای | — |
| آنالوگ | 4x GPADC (1.8V) به‌همراه پتانسیومتر تست روی برد توسعه | — |
| IR | گیرنده IR روی برد | — |
| هدر اضافی | هدر TPCM روی برد | کاربری توسط شرکت مشخص نشده |
| تغذیه | جک 12V DC | — |
| ابعاد | TBD | — |
پیش‌تر Forlinx ماژول کم‌مصرف FET3506J-S را معرفی کرده بود که از نظر امکانات به این خانواده نزدیک است. با این حال، FET153-S نخستین SoM مبتنی بر SoC ترکیبی Allwinner T153 (Arm+RISC‑V) در سبد Forlinx محسوب می‌شود؛ در حالی‌که پلتفرم‌های سخت‌افزاری متعددی بر پایه RK3506 در بازار وجود دارد.
رویه معمول Forlinx ارائه نکردن قیمت عمومی برای SoMها و بردهای توسعه است و در این مورد نیز قیمتی اعلام نشده است. جزئیات بیشتر در خبر رسمی و صفحات محصول FET153-S SoM و OK153-S SBC در دسترس است. همچنین فایل‌های فنی پس از خرید و از طریق لینک Dropbox که شرکت ارائه می‌کند قابل دریافت خواهد بود.
