GUITION JC1060P470C معرفی شد | نمایشگر ۷ اینچی با ESP32-P4 و WiFi 6
مشخصات فنی برد GUITION JC1060P470C
برد GUITION JC1060P470C مجهز به سخت‌افزارهای پیشرفته‌ای است که آن را برای پروژه‌های متنوع مناسب می‌سازد. در ادامه، مشخصات کلیدی این برد را مرور می‌کنیم:
| مشخصه | توضیحات |
|---|---|
| میکروکنترلر | ESP32-P4 از شرکت Espressif Systems |
| پردازنده | – پردازنده دو‌هسته‌ای RISC-V با فرکانس ۴۰۰ مگاهرتز، دستورالعمل‌های AI و FPU، همراه با ۷۶۸ کیلوبایت رم داخلی – هسته تک‌هسته‌ای RISC-V کم‌مصرف با فرکانس ۴۰ مگاهرتز و ۸ کیلوبایت رم TCM |
| حافظه | – ۷۶۸ کیلوبایت L2MEM، ۳۲ کیلوبایت SRAM کم‌مصرف، ۸ کیلوبایت TCM – ۱۲۸ کیلوبایت رام برای هسته HP، ۱۶ کیلوبایت رام برای هسته LP |
| پردازنده گرافیکی و تصویری | – شتاب‌دهنده دوبعدی PPA – VPU با پشتیبانی از کدک‌های H.264 و JPEG |
| فضای ذخیره‌سازی | – ۱۶ مگابایت حافظه فلش SPI – درگاه microSD برای ذخیره‌سازی بیشتر |
| نمایشگر | صفحه‌نمایش لمسی ۷ اینچی IPS، رزولوشن ۱۰۲۴x۶۰۰، نمایش ۱۶.۷ میلیون رنگ (مدل بدون لمس نیز موجود است) |
| رابط دوربین | کانکتور ۱۵ پین MIPI CSI |
| صدا | کانکتور ۲ پین برای بلندگو |
| اتصال بی‌سیم | ماژول ESP32-C6-MINI-1U با WiFi 6 و Bluetooth 5، همراه با آنتن خارجی |
| درگاه‌های USB | سه درگاه USB Type-C (یکی برای دیباگ) |
| دیباگ | – کانکتور USB-UART نوع Type-C – کانکتور ۴ پین UART با اندازه ۱.۲۵ اینچ |
| گسترش ورودی/خروجی | دو کانکتور FPC ۱۴ پین برای GPIO |
| سایر امکانات | RTC با پشتیبانی باتری CR1220 |
| منبع تغذیه | – ۵ ولت از طریق USB-C – کانکتور ۲ پین برای باتری لیتیومی |
| مصرف برق | حدود ۶۰۰ میلی‌آمپر |
| ابعاد | ۱۶۴.۹ x ۱۰۴ میلی‌متر |
| وزن | ۲۶۰ گرم |
| محدوده دما | کاری: -۲۰ تا +۷۰ درجه سانتی‌گراد؛ ذخیره‌سازی: -۳۰ تا +۸۰ درجه سانتی‌گراد |

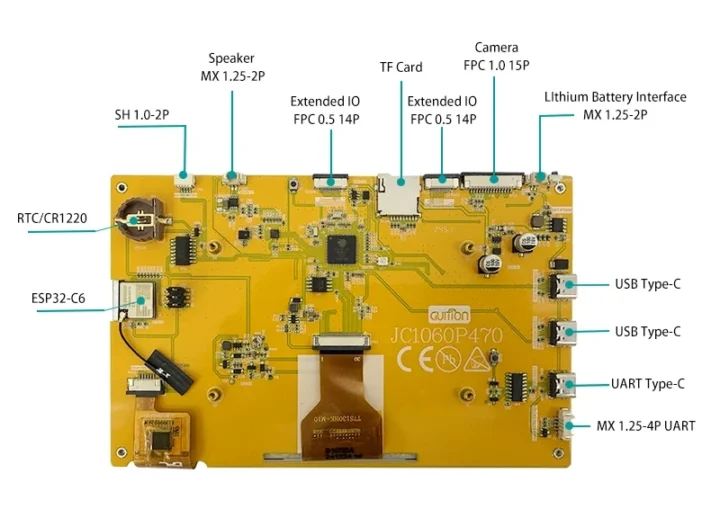

GUITION-JC1060P470C
طراحی یکپارچه برای کاربردهای (HMI)
یکی از نقاط قوت این برد، امکانات خوب آن برای استفاده در پروژه‌های HMI است. برخلاف برد ESP32-P4-Function-EV-Board، این محصول با نمایشگر لمسی و امکانات گسترده‌تر، نیاز به تجهیزات جانبی ندارد. چه بخواهید یک پنل هوشمند بسازید یا یک دستگاه IOT برای خانه‌های هوشمند، این برد کاربردی می باشد.

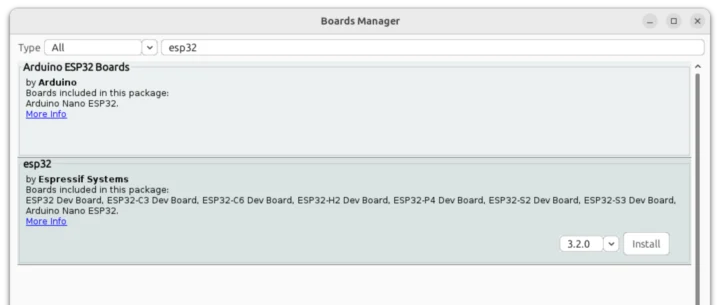

پشتیبانی از Arduino برای ESP32-P4
پشتیبانی از ابزار طراحی GUITION Designer
یکی از قابلیت‌های این برد، سازگاری آن با ابزار طراحی آنلاین GUITION Designer است. این ابزار مبتنی بر وب که در چین توسعه یافته، یک جایگزین رایگان برای نرم‌افزارهای محبوب مانند SquareLine Studio محسوب می‌شود. با استفاده از این ابزار، می‌توانید رابط‌های گرافیکی مبتنی بر کتابخانه LVGL را به سادگی طراحی کنید. هرچند مستندات آن به زبان چینی است. نکته جالب اینجاست که شرکت GUITION درآمد خود را از فروش نمایشگرها به دست می‌آورد، نه از لایسنس نرم‌افزار! 😊
پشتیبانی از چارچوب‌های برنامه‌نویسی متنوع
برد GUITION JC1060P470C از چارچوب‌های برنامه‌نویسی مختلفی پشتیبانی می‌کند. همان‌طور که انتظار می‌رود، این برد با چارچوب ESP-IDF سازگار است، اما آنچه شگفت‌انگیز است، پشتیبانی از Arduino IDE نیز می‌باشد. هرچند پشتیبانی از ESP32-P4 در Arduino هنوز در حال توسعه است و برخی ویژگی‌ها نظیر MIPI DSI و CSI کامل نشده‌اند، اما نمونه کدهای ارائه‌شده توسط Espressif نشان می‌دهد که نمایشگر و کتابخانه LVGL به خوبی کار می‌کنند. شرکت Espressif همچنین یک بسته جداگانه برای بردهای ESP32-P4 ارائه کرده که در این پروژه مورد استفاده قرار گرفته است.

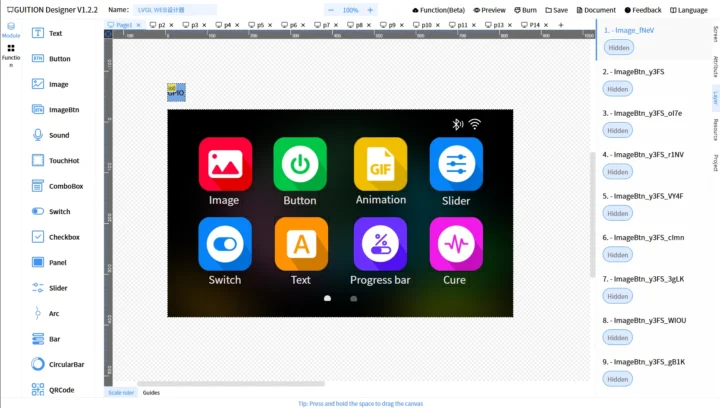

GUITION – رابط وب برای LVGL
منابع مفیدی نظیر درایورهای نمایشگر (JD9165) و صفحه لمسی (GT911) در مخزن GitHub ESP IoT Solution در دسترس هستند. همچنین یک فایل فشرده شامل راهنمای کاربر، شماتیک‌های PDF، دیتاشیت‌ها و نمونه کدها برای هر دو چارچوب ESP-IDF و Arduino IDE ارائه شده است.
قیمت و در دسترس بودن
برد ۷ اینچی GUITION JC1060P470C با قیمت بسیار مناسب ۳۷ دلار در فروشگاه آنلاین AliExpress عرضه می‌شود. علاوه بر این، مدل ۱۰ اینچی ESP32-P4 با کد JC8012P4A1C نیز با قیمت ۴۳.۷۵ دلار در دسترس است. این قیمت‌ها، این بردها را به گزینه‌ای مقرون‌به‌صرفه برای توسعه‌دهندگان و حتی تولیدکنندگان در مقیاس کوچک تبدیل کرده است.
معرفی شرکت GUITION
شاید برای بسیاری از ما نام GUITION ناآشنا باشد، اما این شرکت چینی با توسعه ابزار طراحی مبتنی بر وب GUITION Designer و تولید نمایشگرهای باکیفیت، جایگاه ویژه‌ای در بازار فناوری شده به دست آورده است. تمرکز این شرکت بر ارائه فناوری به‌صرفه و در عین حال کاربردی، آن را به گزینه‌ای جذاب برای توسعه‌دهندگان تبدیل کرده است.
اگر به دنبال یک پلتفرم همه‌کاره برای توسعه ایده‌های خلاقانه خود هستید، GUITION JC1060P470C قطعاً گزینه‌ی خوبی است. این برد نه تنها امکانات سخت‌افزاری پیشرفته‌ای ارائه می‌دهد، بلکه با ابزارهای نرم‌افزاری رایگان و قیمت مناسب به گزینه ای جذاب تبدیل شده است.
