Luckfox PicoKVM با کنترل BIOS معرفی شد
به گفته cnx-software
معرفی و جایگاه PicoKVM
Luckfox PicoKVM یک ابزار IP‑KVM فشرده و کم‌هزینه است که مدیریت از راه دور رایانه‌های شخصی، سرورها و بردهای توسعه را حتی وقتی سیستم خاموش است یا در مرحله‌ی UEFI/BIOS قرار دارد، ممکن می‌کند. این دستگاه با بهره‌گیری از ورودی HDMI، رمزگذاری سخت‌افزاری H.264 و شبکه Ethernet، تصویر/صوت میزبان را گرفته و در شبکه پخش می‌کند و همزمان از طریق USB‑C به‌عنوان صفحه‌کلید/ماوس (USB HID) و درایو USB مجازی به میزبان متصل می‌شود.
نسخه کامل علاوه‌بر کیس فلزی، نمایشگر لمسی 1.54 اینچ برای نمایش وضعیت ارائه می‌دهد. ویژگی‌هایی مانند Wake‑on‑LAN، گسترش حافظه با MicroSD، ترمینال وب و سریال، اسکریپت‌نویسی سفارشی و کنترل توان مبتنی بر GPIO کاربری حرفه‌ای و بی‌نیاز از حضور فیزیکی کنار دستگاه را فراهم می‌کنند.
مشخصات فنی
| مولفه | مشخصات | یادداشت |
|---|---|---|
| SoC | Rockchip RV1106G3 | پردازنده کم‌مصرف با ماژول‌های چندرسانه‌ای مجتمع |
| CPU | Arm Cortex‑A7 @ 1.2GHz + RISC‑V co‑processor | همراه با هم‌پردازنده RISC‑V |
| NPU | 1 TOPS 4th‑gen Rockchip NPU | پشتیبانی از quantization ترکیبی int4/int8/int16 |
| ISP | 3rd‑gen 5MP ISP | پردازش تصویر مجتمع |
| VPU | 3072×1728@30fps H.265/H.264؛ 16M@60FPS JPEG | رمزگذاری سخت‌افزاری |
| گرفتن ویدیو | 1080p60 با H.264 | تأخیر معمول 80–200 ms (اعلام‌شده) |
| حافظه سیستم | 256MB DDR3L | روی چیپ (on‑chip) |
| ذخیره‌سازی | 8GB eMMC | اسلات MicroSD برای گسترش |
| نمایشگر | LCD لمسی 1.54 اینچ، 240×240 | فقط در نسخه Full با کیس |
| ورودی‌های AV | پورت HDMI | ویدیو/صوت ورودی |
| شبکه | Ethernet 10/100 (RJ45) با LED وضعیت | LAN سیمی |
| USB | USB Type‑C برای برنامه‌ریزی | همچنین شبیه‌سازی USB keyboard/mouse و USB storage |
| شبیه‌سازی USB | USB HID و دیسک USB مجازی | Mount درایو USB به میزبان |
| سریال | 2عدد ترمینال سریال | برای دیباگ و لاگ‌گیری |
| گسترش | GPIO، UART، I2C و Power | برای کنترل توان و خودکارسازی |
| امنیت | Out‑of‑band management ایزوله از سیستم‌عامل میزبان | کاهش سطح حمله و دوری از آسیب‌پذیری‌های نرم‌افزاری میزبان |
| متفرقه | دکمه‌های Reset و Boot | کنترل میزبان از راه دور؛ پشتیبانی UEFI/BIOS |
| کنترل توان | ON/OFF و Restart از راه دور | از طریق GPIO؛ Wake‑on‑LAN |
| توان | 5V از USB Type‑C؛ 3.3V از هدر GPIO | گزینه‌های تغذیه انعطاف‌پذیر |
| ابعاد (با کیس) | 48.5 × 48.5 × 29 mm | نسخه Full |
| ابعاد (Base) | 44 × 42 × 23.6 mm | نسخه بدون کیس |

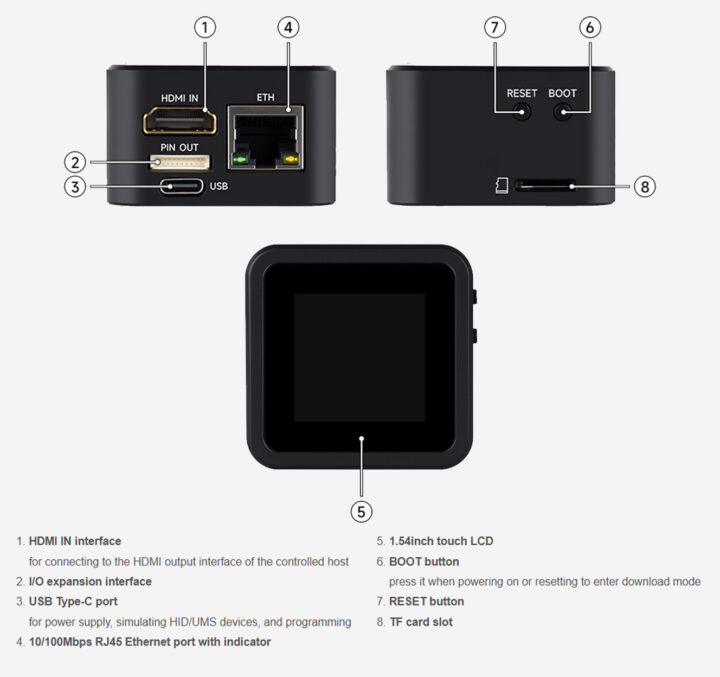

ویژگی های Luckfox PicoKVM Key

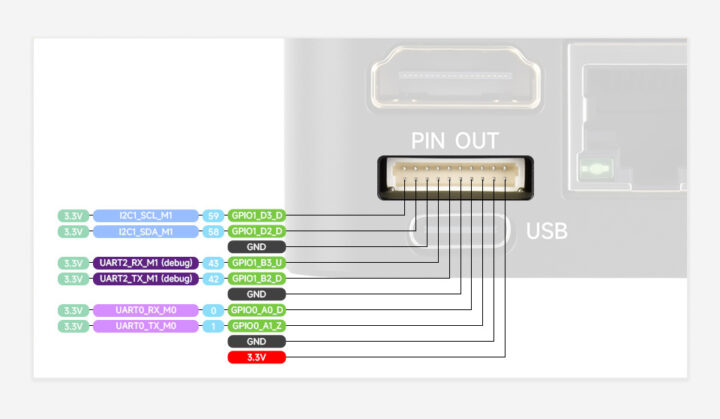

Luckfox PicoKVM Pinout
دسترسی نرم افزاری
PicoKVM فریمور متن‌باز مبتنی بر Buildroot اجرا می‌کند و از Linux kernel 5.10.160 و U‑Boot بهره می‌برد. برای دسترسی ایمن راه‌دور، پشتیبانی از xEdge، Tailscale و ZeroTier با NAT traversal و IP مجازی فراهم است؛ بنابراین حتی پشت NAT نیز می‌توان بدون پیکربندی پیچیده روتر، اتصال امن برقرار کرد.
منابع نرم‌افزاری و سخت‌افزاری شامل فریمور، SDK، شماتیک‌ها، مدل‌های CAD و دیتاشیت‌ها در GitHub و Google Drive میزبانی می‌شوند. راهنماها فعلاً در ویکی Luckfox (به زبان چینی) در دسترس‌اند. بیشتر اجزای نرم‌افزاری (فریمور، SDK، کرنل، U‑Boot) متن‌باز هستند، هرچند بخشی از درایورهای Rockchip، کتابخانه‌های رسانه‌ای و ابزارهای فلش اختصاصی باقی مانده‌اند.
ویژگی‌های کاربردی
- کنترل کامل میزبان حتی در زمانی که سیستم‌عامل بارگذاری نشده است (UEFI/BIOS).
- پخش زنده تصویر ورودی HDMI با H.264 و تأخیر 80–200 ms برای مدیریت و عیب‌یابی.
- تزریق ورودی‌های کاربر با شبیه‌سازی USB keyboard/mouse و اشتراک فایل با درایو USB مجازی.
- کنترل توان مبتنی بر GPIO برای روشن/خاموش و ریست کردن سیستم‌های دورافتاده به‌همراه Wake‑on‑LAN.
- ترمینال وب و سریال برای دیباگ و مدیریت؛ اسکریپت‌نویسی سفارشی برای خودکارسازی.
مقایسه و جایگاه قیمتی
در حوزه IP‑KVM، محصولات دیگری نیز پیش‌تر معرفی شده‌اند. جدول زیر گزیده‌ای از گزینه‌های مطرح و قیمت‌های اعلام‌شده در متن را نشان می‌دهد. نسبت به این گزینه‌ها، Luckfox PicoKVM با ارائه 1080p60، HID/USB مجازی، WOL و کنترل توان GPIO یکی از اقتصادی‌ترین انتخاب‌ها به‌شمار می‌رود.
| محصول | ویژگی‌های شاخص | قیمت اعلام‌شده |
|---|---|---|
| GL.iNet Comet Pro | 4Kp30، Wi‑Fi 6، HDMI loop | $99 |
| JetKVM | فریمور متن‌باز، H.265، 16GB eMMC | $69 |
| Sipeed NanoKVM‑USB | فقط USB، 4Kp30 | $39.99–$49.99 |
| NanoKVM Pro | 4K، Wi‑Fi 6/PoE | $89–$119 |
| NanoKVM‑PCIe | تغذیه از PCIe، Wi‑Fi 6/PoE اختیاری | $42–$69.99 |
| Luckfox PicoKVM | 1080p60، USB HID/Storage، WOL، کنترل توان GPIO | $27.99–$55.99 |
قیمت و موجودی
PicoKVM در AliExpress با دو پیکربندی عرضه می‌شود: نسخه پایه و نسخه کامل (با کیس فلزی و نمایشگر لمسی 1.54 اینچ). همچنین از فروشگاه Waveshare با ارسال جهانی، تخفیف خرید عمده و گارانتی 12 ماه قابل تهیه است.
| نسخه | محتویات/تفاوت‌ها | قیمت (اعلام‌شده) |
|---|---|---|
| PicoKVM Base | بدون نمایشگر لمسی و بدون کیس فلزی | $34.59 (AliExpress) |
| PicoKVM Full | کیس فلزی + LCD لمسی 1.54 اینچ | $59.59 (AliExpress) |
| Waveshare Store | ارسال جهانی، تخفیف سفارش عمده، گارانتی 12 ماه | بسته به پیکربندی |

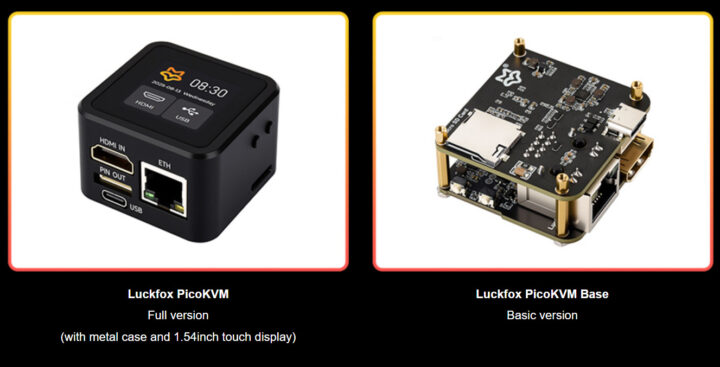

ورژن های Luckfox-PicoKVM
ابعاد فیزیکی
- PicoKVM (با کیس): 48.5 × 48.5 × 29 mm
- PicoKVM Base: 44 × 42 × 23.6 mm

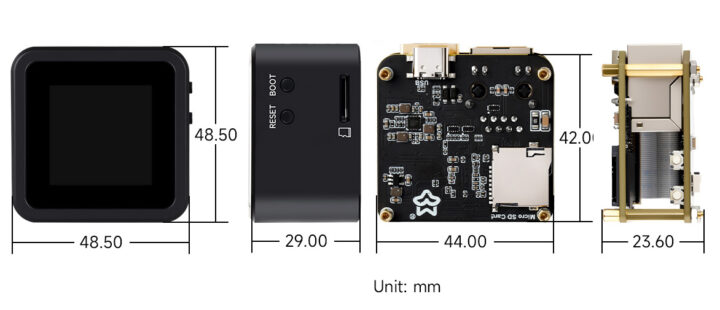

ابعاد Luckfox-PicoKVM
