معرفی حسگر حرکتی SMD کوچک Murata مدل IRS-D200ST00R1

9 بازدید

۱۴۰۴-۰۶-۰۶

3 دقیقه

نویسنده: آرویدتک
درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

حسگر حرکتی PIR مدل IRS-D200ST00R1 از شرکت Murata با ابعاد 6×6 میلی‌متر، یکی از کوچک‌ترین حسگرهای جهان است. این حسگر SMD قابل لحیم‌کاری مجدد، از طریق I2C و پین وقفه با میکروکنترلر ارتباط برقرار می‌کند و برای کاربردهایی مثل دوربین‌های IP، زنگ درها و سیستم‌های روشنایی هوشمند مناسب است.

مقدمه‌ای بر حسگر حرکتی Murata IRS-D200ST00R1

حسگر حرکتی PIR مدل Murata SMD TYPE IRS-D200ST00R1 با ابعاد بسیار کوچک 6×6 میلی‌متر و ضخامت 2.6 میلی‌متر، به‌عنوان یکی از کوچک‌ترین حسگرهای مادون قرمز غیرفعال (PIR) در جهان شناخته می‌شود. این حسگر به‌صورت SMD طراحی شده و قابلیت لحیم‌کاری مجدد (Reflowable) دارد، که به کاهش هزینه‌های تولید کمک می‌کند. این محصول برای استفاده در سیستم‌های متنوعی نظیر دوربین‌های IP، زنگ درهای هوشمند، ترموستات‌ها، سیستم‌های روشنایی هوشمند و دستگاه‌های IoT طراحی شده و از طریق رابط I2C و یک پین وقفه با میکروکنترلر میزبان ارتباط برقرار می‌کند.

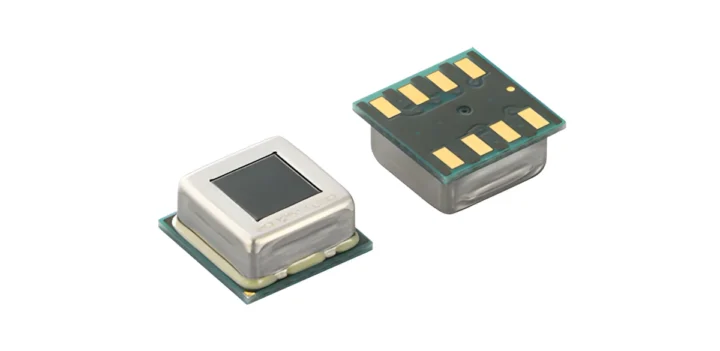

سنسور مادون قرمز Mutara-IRS-D200ST00R1-SMD

مشخصات فنی حسگر IRS-D200ST00R1

این حسگر با ویژگی‌های فنی پیشرفته‌ای طراحی شده که آن را به گزینه‌ای ایده‌آل برای کاربردهای مختلف تبدیل کرده است. در زیر مشخصات کلیدی این حسگر آورده شده است:

ویژگی	توضیحات
تعداد الکترودها	2 عدد (هر کدام 2.0×0.5 میلی‌متر)
justification	19.5 mV0p (مقدار معمولی)
زاویه دید	محور X: 55 درجه / محور Y: 42 درجه
برد تشخیص	بسته به لنز؛ معمولاً 10 تا 15 متر برای دوربین‌های outdoor
پدهای لحیم‌کاری	8 عدد
رابط میزبان	I2C
پین وقفه	دارد
پین‌های تست	2 عدد
پین‌های تغذیه	VDD، VSS (GND)
سایر ویژگی‌ها	نسبت سیگنال به نویز بالا، مقاومت قوی در برابر نویز
ولتاژ تغذیه	1.8 تا 3.3 ولت
مصرف جریان	8 میکروآمپر
ابعاد	6.0 x 6.0 x 2.6 mm
دامنه دما	کارکرد: -25 تا 85 درجه سانتی‌گراد؛ نگهداری: -40 تا 85 درجه سانتی‌گراد

طراحی داخلی و نیاز به لنز

مانند سایر حسگرهای حرکتی PIR، برای استفاده از حسگر Murata نیز نیاز به یک لنز جداگانه دارید. با این حال، شرکت اعلام کرده است که لنزهای Fresnel از نوع IML/PPGI با این محصول سازگار نیستند و لنز خاصی را توصیه نکرده‌اند. بر اساس ویدئویی که در ادامه معرفی شده، ظاهراً Murata در انتخاب و سازگاری لنز مناسب به شما کمک خواهد کرد.

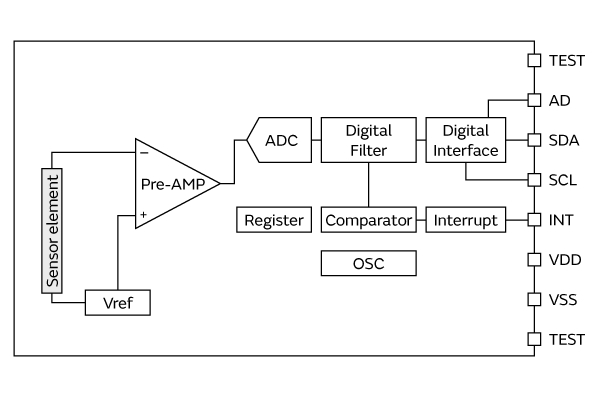

بلوک دیاگرام Mutara-SMD-TYPE-IRS-D200ST00R1

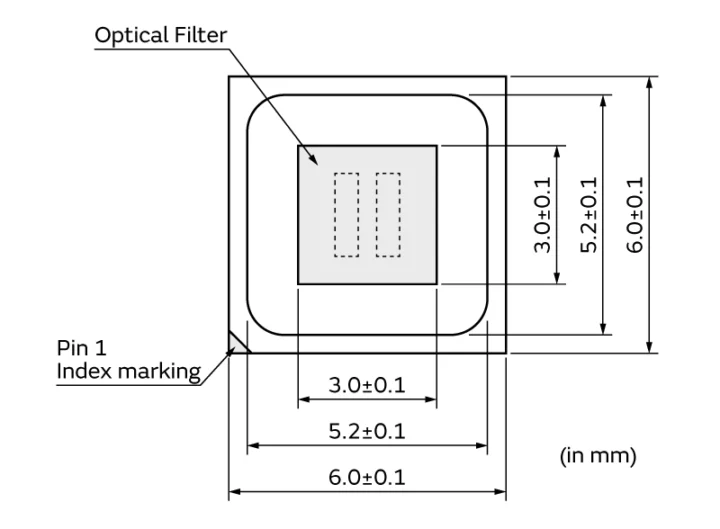

ابعاد Murata-SMD-TYPE-IRS-D200ST00R1

کاربردها و مزایا

حسگر IRS-D200ST00R1 به دلیل اینکه کوچک و مصرف انرژی بسیار پایین دارد، گزینه‌ای ایده‌آل برای دستگاه‌هایی است که نیاز به تشخیص حرکت یا بیدار شدن (Wake-up) دارند. این حسگر می‌تواند در محصولات IoT، سیستم‌های امنیتی مانند دوربین‌های IP و زنگ درهای هوشمند، و همچنین سیستم‌های مدیریت انرژی نظیر ترموستات‌ها و روشنایی هوشمند استفاده شود. نسبت سیگنال به نویز بالا و مقاومت در برابر نویز، دقت و قابلیت اطمینان این حسگر را تضمین می‌کند.

قیمت و دسترسی

حسگر Murata SMD TYPE IRS-D200ST00R1 در ریل‌های 2000 تایی با قیمت 2.13 دلار به‌ازای هر واحد به فروش می‌رسد. همچنین قیمت نمونه این محصول در وب‌سایت Mouser حدود 3.66 دلار است. اطلاعات بیشتر درباره این حسگر در صفحه محصول شرکت Murata و ویدئوی مصاحبه ipXchange قابل دسترسی است. برای مشاهده دموی کوتاه این محصول، می‌توانید به دقیقه پنجم ویدئو مراجعه کنید.
