معرفی Renesas RZ/G3E: پردازنده‌ای برای سیستم‌های HMI با هوش مصنوعی

معرفی Renesas RZ/G3E
13 بازدید
۱۴۰۴-۰۵-۱۴
3 دقیقه
  • نویسنده: آرویدتک
  • درباره نویسنده: www.arvidtek.com | گروه مهندسی آرویدتک | فعال حوزه الکترونیک و مخابرات | فروشگاه تخصصی قطعات الکترونیک

به گفته cnx-software

پردازنده Renesas RZ/G3E از شرکت Renesas، یک SoC صنعتی با پردازنده چهار هسته‌ای Cortex-A53، هسته Cortex-M33 و واحد NPU از نوع Ethos-U55 است. این پردازنده برای سیستم‌های HMI با قابلیت پشتیبانی از دو نمایشگر Full HD طراحی شده و امکانات پیشرفته‌ای مثل مدیریت مصرف انرژی پایین و پشتیبانی از لینوکس را ارائه می‌دهد.

معرفی Renesas RZ/G3E

شرکت Renesas با معرفی پردازنده RZ/G3E قدمی بزرگ در راستای توسعه سیستم‌های رابط کاربری انسان و ماشین (HMI) با قابلیت‌های هوش مصنوعی برداشته است. این پردازنده که در سری RZ/G قرار می‌گیرد، از یک پردازنده چهار هسته‌ای Arm Cortex-A53، یک هسته مدیریت سیستم Cortex-M33 و یک واحد پردازش عصبی (NPU) از نوع Ethos-U55 بهره می‌برد. این ترکیب، RZ/G3E را به گزینه‌ای مناسب برای سیستم‌های HMI در رده میانی تبدیل کرده که می‌توانند تا دو نمایشگر با رزولوشن 1920×1080 را پشتیبانی کنند.

مشخصات فنی Renesas RZ/G3E

این پردازنده صنعتی با مجموعه‌ای از امکانات فنی طراحی شده که آن را برای کاربردهای متنوع صنعتی و مصرفی مناسب می‌سازد. در ادامه، مشخصات کلیدی این محصول آورده شده است:

مشخصهجزئیات
واحد پردازش مرکزی (CPU)پردازنده دو یا چهار هسته‌ای Arm Cortex-A55 با فرکانس تا 1.8 گیگاهرتز
پردازنده مدیریت سیستم Arm Cortex-M33 با فرکانس تا 200 مگاهرتز
واحد پردازش گرافیکی (GPU) و ویدئوGPU از نوع Arm Mali-G52 برای گرافیک سه‌بعدی
واحد مقیاس‌دهی تصویر (ISC) و پردازشگر داده فریم (FDP)
واحد کدک ویدئویی (VCD) برای پشتیبانی از H.264/H.265
واحد پردازش عصبی (NPU)واحد اختیاری Arm Ethos-U55 با فرکانس تا 1 گیگاهرتز و توان محاسباتی 512 GOPS
حافظه و ذخیره‌سازیحافظه SRAM داخلی 512 کیلوبایتی با قابلیت تصحیح خطا (ECC)
کنترلر حافظه یک‌کاناله برای LPDDR4-3200 یا LPDDR4X-3200 با عرض باس 32 بیت
رابط xSPI و رابط eMMC/SD SDHI با پشتیبانی از عرض باس 1، 4 و 8 بیت
رابط‌های نمایشگر و دوربینرابط 4 خطی MIPI DSI
رابط LCD موازی و دو کاناله LVDS
پشتیبانی از حداکثر 2 نمایشگر
رابط دوربین 4 خطی MIPI CSI-2
صدا و شبکهواحد تبدیل نرخ نمونه‌برداری ناهمگام (SCU) تا 192 کیلوهرتز
کنترلر DMAC صوتی (ADMAC) برای انتقال فرمت‌های صوتی I2S
رابط‌های ورودی/خروجی I2S (TDM) و 3 رابط SPDIF
دو رابط شبکه گیگابیتی Ethernet
اتصالات و سایر امکانات
  • دو رابط USB 2.0 و یک رابط USB 3.2 Gen2
  • رابط PCIe Gen3 با 1 یا 2 خط
  • 6 رابط CAN/CANFD
  • 10 رابط SCI (UART/SPI/I2C)
  • 3 رابط SPI و 9 رابط I2C
  • مبدل آنالوگ به دیجیتال (ADC) 12 بیتی با سرعت تا 2.5 Msps
  • سنسور دمای داخلی و تایمرهای متعدد
امنیتموتور رمزنگاری سخت‌افزاری
بوت امن و تولیدکننده اعداد تصادفی واقعی (TRNG)
شناسه منحصربه‌فرد دستگاه و قابلیت غیرفعال‌سازی JTAG

مشخصات الکتریکی و بسته‌بندی

مشخصهجزئیات
ولتاژ هسته (VDD)0.8 ولت
ولتاژ CA550.8 ولت (حالت عادی)، 0.9 ولت (حالت OverDrive)
ولتاژ حافظه DDR1.1 ولت / 0.6 ولت (LPDDR4/4X)
بسته‌بندیFCBGA 529 پین (15×15 میلی‌متر) و FCBGA 625 پین (21×21 میلی‌متر، به‌زودی)
دامنه دما40- تا 125+ درجه سانتی‌گراد

مدیریت مصرف انرژی

Renesas اعلام کرده که RZ/G3E از ویژگی‌های پیشرفته مدیریت مصرف انرژی مشابه SoC مدل RZ/G3S بهره می‌برد. این امکانات شامل عملکرد ریزپردازنده و قابلیت‌های جانبی است که مصرف انرژی را در حالت فعال به حدود 50 میلی‌وات و در حالت آماده‌به‌کار عمیق به حدود 1 میلی‌وات کاهش می‌دهد.

پشتیبانی نرم‌افزاری

مانند سایر پردازنده‌های کاربردی Renesas، این محصول از بسته Verified Linux Package (VLP) مبتنی بر Civil Infrastructure Platform بهره می‌برد که بیش از 10 سال پشتیبانی را تضمین می‌کند. همچنین بسته BSP Plus برای کاربرانی که به آخرین نسخه‌های کرنل LTS لینوکس و Yocto نیاز دارند، ارائه شده است. سیستم‌عامل‌های منبع‌باز Ubuntu و Debian نیز برای محیط‌های سرور و دسکتاپ در دسترس هستند.

کیت ارزیابی و کاربردها

Renesas یک کیت ارزیابی SMARC برای RZ/G3E ارائه کرده که شامل 4 گیگابایت حافظه LPDDR4X و 64گیگابایت حافظه eMMC و 16مگابایت حافظه QSPI و دسترسی به تمامی ورودی/خروجی‌های پردازنده است.

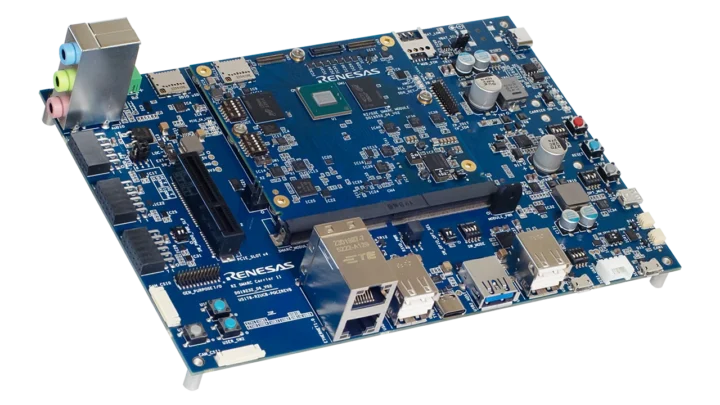

کیت ارزیابی Renesas-RZ-G3E

کیت ارزیابی Renesas-RZ-G3E

این پردازنده در سیستم‌های HMI برای بخش‌های صنعتی و مصرفی مانند تجهیزات کارخانه، مانیتورهای پزشکی، پایانه‌های فروشگاهی و اتوماسیون ساختمان کاربرد دارد. دو طراحی مرجع با عنوان “Winning Combinations” نیز برای این پردازنده ارائه شده است: پلتفرم HMI دو نمایشگر Full HD و راهکار Digital Otoscope.

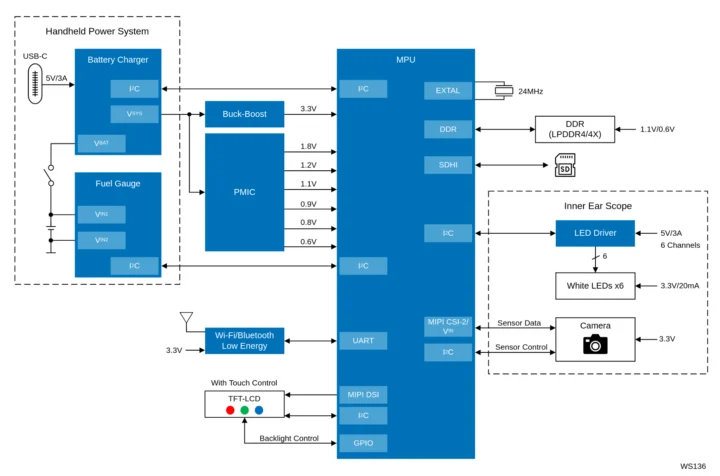

اتوسکوپ دیجیتال renesas طراحی rz-g3e

اتوسکوپ دیجیتال renesas طراحی rz-g3e

همکاری‌ها و ماژول‌های سیستم

Renesas با تولیدکنندگان ماژول‌های سیستم (SoM) همکاری کرده و تاکنون سه ماژول برای RZ/G3E طراحی شده است:

TRIA SM2S-G3E (SMARC 2.2)، ARIES Embedded MSRZG3E (OSM Size-M) و MXT RZ/G3E OSM Size L.

قیمت و دسترسی

پردازنده Renesas RZ/G3E هم‌اکنون با قیمت 46.60 دلار برای سفارش‌های 1000 عددی در دسترس است. کیت ارزیابی نیز در Digikey با قیمت 598.69 دلار عرضه می‌شود. Renesas همچنین از طریق برنامه Product Longevity Program (PLP) تأمین این محصول را برای 15 سال تضمین کرده است. اطلاعات بیشتر در صفحه محصول قابل دسترسی است.
