SONOFF Dongle Max: دانگل Zigbee/Thread با Ethernet/PoE
به گفته cnx-software
معرفی
SONOFF با معرفی Dongle Max (که با نام Dongle‑M نیز شناخته می‌شود) یک دانگل ترکیبی برای هماهنگی Zigbee و روتر مرزی پروتکل Thread ارائه کرده که به‌صورت همزمان اتصال‌های Ethernet با قابلیت PoE، WiFi دوبانده و USB را پوشش می‌دهد. علاوه‌بر تأمین برق از طریق PoE یا USB، این دانگل یک وب‌کنسول برای پیکربندی ساده دارد و مجموعه‌ای از قابلیت‌های نرم‌افزاری مانند Webhooks، MQTT، WireGuard VPN و حالت Turbo را پشتیبانی می‌کند.
مشخصات فنی
| دسته‌بندی | سخت‌افزار | مشخصات فنی |
|---|---|---|
| Wireless SoCs | Silicon Labs EFR32MG24 | MCU Arm Cortex‑M33 @ 78 MHz؛ 256 KB RAM؛ 1536 KB Flash؛ رادیو 802.15.4 با پشتیبانی از Matter، OpenThread، Zigbee 3.0، BLE، Bluetooth Mesh و Multiprotocol |
| Wireless SoCs | Espressif Systems ESP32‑D0WDR2‑V3 | Dual‑core Xtensa LX6 تا 240 MHz؛ 520 KB SRAM + 2 MB embedded PSRAM؛ 16 MB فلش؛ WiFi 4 (802.11 b/g/n) و Bluetooth v4.2 + EDR |
| شبکهٔ باسیم | Ethernet RJ45 | پشتیبانی از PoE برای تغذیه |
| USB | USB Type‑C | ۱ پورت برای اتصال/تأمین برق |
| آنتن‌ها | دو آنتن SMA | تفکیک برای WiFi و Zigbee/Thread |
| تأمین برق | از USB یا PoE | 5V/1A از طریق USB Type‑C یا 48V/0.25A از طریق PoE |
| ابعاد | TBD | — |
| بازهٔ دمایی | ‑10°C تا +60°C | بازه دمای کاری |
در این نسل، EFR32MG24 نسبت به ZBDongle‑E پیشرفت قابل توجهی در حافظه دارد: 256 KB RAM (حدود ۳ برابر) و 1536 KB فلش (۲ برابر). ESP32 نیز با WiFi 4 و Bluetooth 4.2 و حافظهٔ فلش 16 MB، زیرساخت شبکهٔ بی‌سیم و برخی قابلیت‌های مدیریتی را تکمیل می‌کند.
گزینه‌های نصب دانگل مکس SONOFF
محتویات بسته
جعبه گشایی دانگل SONOFF-M
درون جعبهٔ Dongle Max موارد زیر قرار دارد:
- براکت نصب به‌همراه چسب دوطرفه و پک پیچ‌ها
- دو آنتن SMA
- کابل USB Type‑C یک‌متری
- دفترچهٔ Quick Guide
از نظر کارکرد، این محصول به SMLIGHT SLZB‑06M (آداپتور Zigbee 3.0 با PoE) شباهت دارد، با این تفاوت که از تراشه‌های جدیدتر بهره می‌برد. همچنین SMLIGHT نسخهٔ به‌روزشده‌ای با SoC سری MG24 نیز عرضه کرده است.
مزیت‌ها نسبت به Dongle Plus MG24
نسبت به Dongle Plus MG24 که تازه معرفی شده، Dongle Max علاوه‌بر USB، اتصال‌های WiFi و Ethernet را نیز ارائه می‌کند، از PoE پشتیبانی می‌کند و برای پیکربندی آسان دارای وب‌کنسول است. این مزیت‌ها استقرار منعطف‌تر، تغذیهٔ ساده‌تر در سوییچ PoE و مدیریت بی‌دردسر را ممکن می‌سازند.

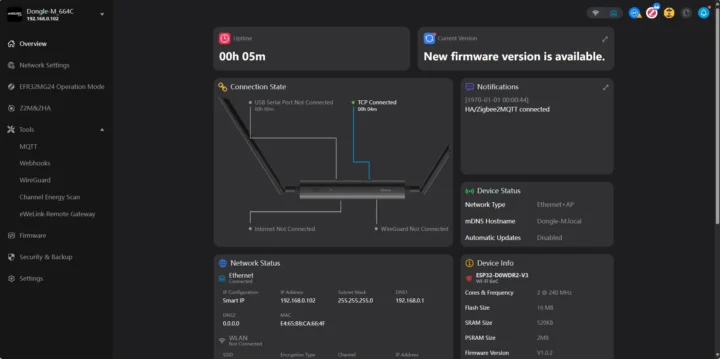

داشبورد وب دانگل-ام
فریمور و یکپارچه‌سازی نرم‌افزاری
این دانگل به‌صورت پیش‌فرض با فریمور EmberZnet (EZSP) برای Zigbee Coordinator ارسال می‌شود، اما گزینه‌های زیر نیز پشتیبانی می‌شوند:
- Zigbee Router
- Thread RCP
- MultiPAN (Experimental)
طراحی دستگاه برای ادغام با پشته‌ها و پلتفرم‌های رایج انجام شده است، از جمله: Home Assistant، Zigbee2MQTT، IoBroker و OpenHab. راهنمای شروع به‌کار و جزئیات بیشتر در وبسایت مستندات رسمی محصول در دسترس است.
نکات استقرار و پایداری شبکه
مطابق توصیه‌های جامعه‌ی Zigbee2MQTT و Home Assistant، استفاده از Zigbee Coordinator روی پل Serial‑to‑IP از طریق WiFi یا VPN می‌تواند باعث افت پایداری و مشکلات اطمینان‌پذیری شود. در چنین سناریوهایی، اتصال Ethernet راهکار توصیه‌شده است و به‌نظر می‌رسد پروتکل Thread از این محدودیت بی‌تأثیر است.
مقایسه Dongle Max با Dongle Plus MG24 و ZBDongle-E و ZBDongle-P
کاربرد و مزایا
- راه‌اندازی Zigbee 3.0 Coordinator با اتصال Ethernet/PoE برای خانه‌های هوشمند مبتنی بر Home Assistant و Zigbee2MQTT.
- استفاده به‌عنوان Thread Border Router در پروژه‌های مبتنی بر Matter و OpenThread.
- استقرار در مکان‌هایی که پوشش بی‌سیم بهتر با جابه‌جایی آزاد دانگل و آنتن‌های SMA نیاز است، بدون نگرانی از منبع تغذیه با PoE.
- مدیریت و پایش از راه دور از طریق وب‌کنسول، با گزینه‌های Webhooks، MQTT و WireGuard VPN برای دسترسی امن.
قیمت و دسترسی
Dongle Max با قابلیت PoE برای Zigbee/Thread با قیمت 42.90 دلار در فروشگاه SONOFF عرضه شده است. با توجه به ملحقات کامل داخل جعبه، امکان نصب آسان و تأمین برق از طریق PoE یا USB، این دستگاه یک گزینهٔ منعطف برای ارتقای زیرساخت Zigbee/Thread خانگی یا اداری به‌شمار می‌آید.
نویسنده: آرویدتک
متخصص الکترونیکوبسایت: http://www.arvidtek.com
